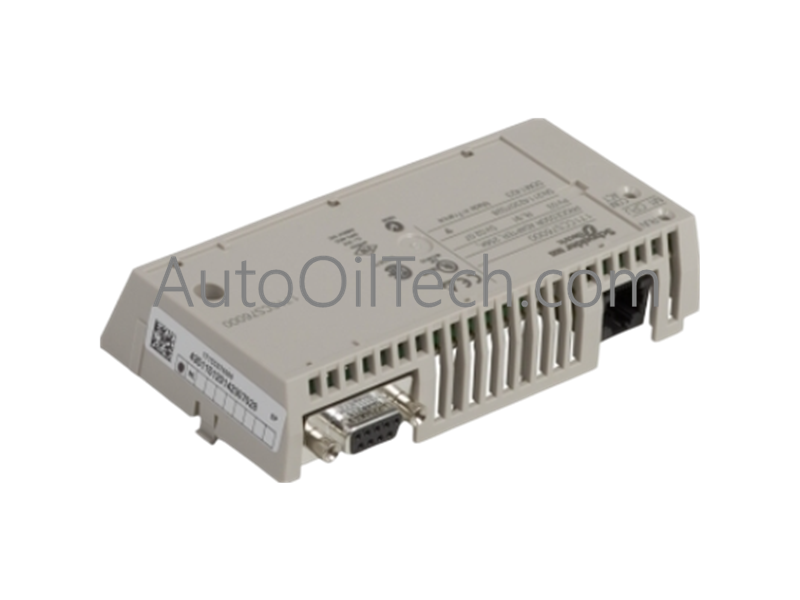

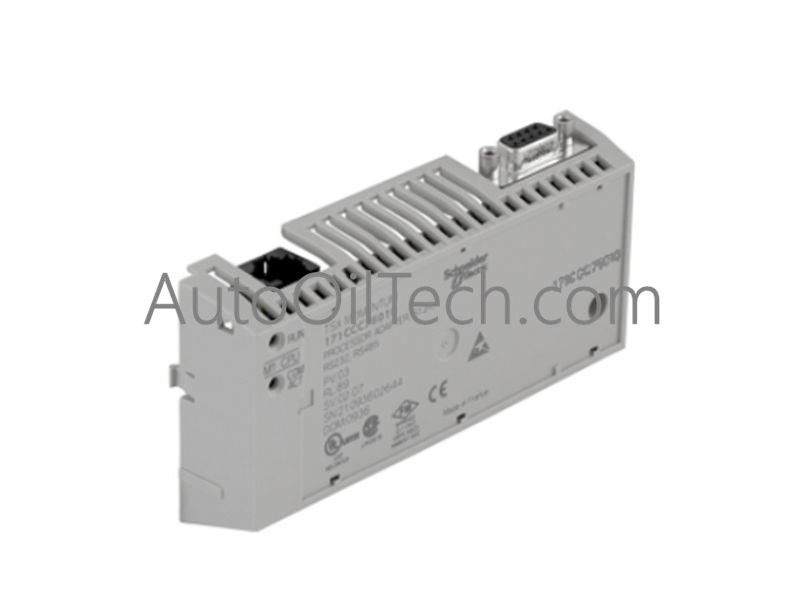

Adaptador de procesador Schneider 171CCC96020

Descripción del Producto

El adaptador de procesador 171CCC96020 forma parte de la plataforma de automatización Modicon Momentum de Schneider Electric. Diseñado para sistemas de control modulares, ofrece una robusta capacidad de procesamiento, asignación flexible de memoria y compatibilidad con múltiples entornos de programación.

Características principales

• Gama de productos: Plataforma de automatización Modicon Momentum

• Tipo: Adaptador de procesador M1/M1E

• Software compatible: Concept V2.6, Modsoft ≥ V2.5, ProWORX NxT V2.0, ProWORX 32

• Protocolo de comunicación: Modbus

• Arquitectura del procesador: X86 (Intel, AMD)

• Frecuencia de reloj: 32 MHz

• Capacidad de E/S discreta: 8192 entradas / 8192 salidas

• Capacidad de E/S del registro: 26048 entradas / 26048 salidas

• Límite de E/S: Máximo 8192 puntos

• Palabras de E/S por punto: 128 (Concept), 80 (ProWORX)

• Memoria:

  • Memoria Flash de 512 kB

  • 512 kB de RAM

  • Almacenamiento de programa: 18 kB LL984, 240 kB IEC

  • Almacenamiento de datos: 24 kB

• Material: carcasa de Lexan

• Longitud de palabra: 16 bits

• Tensión de alimentación nominal: 5 V CC ±5 %

• Fuente de alimentación: Base de E/S Momentum

• Tiempo de ejecución de instrucciones: 1 ms por k-instrucciones

• Puertos:

  • 1 bus de E/S

  • 1 RS232C no aislado

Calificaciones ambientales

• Temperatura de funcionamiento: 0–60 °C

• Temperatura de almacenamiento: -40–85 °C

• Humedad relativa: 5–96% sin condensación

• Altitud: ≤ 2000 m

• Resistencia a impactos: ≤ 15 gn pico, aceleración de medio seno de 11 ms

• Resistencia a la vibración: amplitud de desplazamiento de 0,75 mm, 1 gn

Cumplimiento y certificaciones

• Marcado CE

• Listado por UL

• Certificado cUL

• FM Clase 1 División 2

• NEMA Tipo 250

• Tratamiento protector TC

Características físicas

• Peso neto: 0,042 kg

Escenarios de aplicación

Este adaptador de procesador es ideal para sistemas de control distribuido, configuraciones de automatización modular y entornos industriales que requieren una gestión escalable de E/S. Es compatible con múltiples plataformas de programación, lo que lo hace versátil para estrategias de control tradicionales y modernas.

Preguntas frecuentes

P: ¿Qué entornos de programación son compatibles? R: Concept V2.6, Modsoft ≥ V2.5, ProWORX NxT V2.0 y ProWORX 32.

P: ¿Cuál es la capacidad máxima de E/S? R: Hasta 8192 entradas y 8192 salidas discretas.

P: ¿Es compatible con la comunicación Modbus? R: Sí, el protocolo Modbus es compatible de forma nativa.
