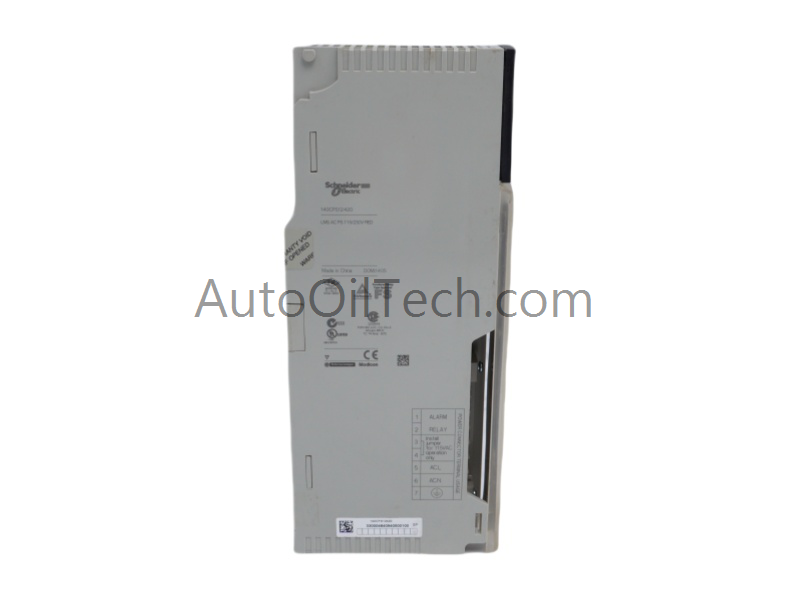

Módulo de fuente de alimentación redundante Schneider 140CPS52400

Descripción del producto

El 140CPS52400 es un módulo de fuente de alimentación redundante de alta fiabilidad diseñado para la plataforma de automatización Modicon Quantum de Schneider Electric. Diseñado para aplicaciones de control de misión crítica, este módulo garantiza un tiempo de actividad continuo del sistema al proporcionar una salida de CC de 5,1 V estable al backplane de Quantum. Con su arquitectura redundante, el 140CPS52400 permite que varias fuentes de alimentación compartan la carga o actúen como una copia de seguridad inmediata, evitando fallos del sistema en caso de una interrupción de una sola fuente. Su diseño robusto está optimizado para entornos industriales de alto rendimiento que requieren la máxima disponibilidad.

Especificaciones técnicas

• Número de modelo: 140CPS52400

• Gama: Modicon Quantum

• Tipo de fuente de alimentación: Redundante

• Tensión de entrada: 125 V CC (Rango: 100 a 150 V CC)

• Corriente de entrada: 500 mA a 125 V CC

• Corriente de irrupción: 28 A a 125 V CC

• Tensión de salida: 5,1 V CC

• Corriente de salida: 8 A (Capacidad redundante)

• Interrupción máxima de energía: 1 ms

• Protección: Protección interna contra sobretensión y sobrecarga

• Señalización local: 1 LED verde (PWR OK)

• Altitud de funcionamiento: Hasta 5.000 metros (16.404 pies)

• Temperatura de almacenamiento: -40 °C a 85 °C (-40 °F a 185 °F)

• Peso: 0,65 kg (1,43 lb)

Características de ingeniería clave

• Redundancia tolerante a fallos: Diseñado específicamente para funcionar en conjunto con otra fuente de alimentación redundante en el mismo backplane, lo que garantiza que la alimentación a la CPU y los módulos de E/S nunca se interrumpa durante un fallo de hardware.

• Gestión térmica eficiente: La disipación de potencia se calcula como $6 + (1.5 \times I_{out})$, donde $I_{out}$ es la corriente en amperios, lo que permite cálculos precisos de la carga de calor dentro del armario de control.

• Certificado para ubicaciones peligrosas: Cuenta con la certificación FM Clase 1 División 2, lo que lo hace adecuado para su uso en entornos donde pueden estar presentes gases o vapores inflamables.

• Rendimiento a gran altitud: Calificado para operar a altitudes de hasta 5.000 m, superando los límites de los equipos industriales estándar y permitiendo su implementación en instalaciones especializadas de gran altitud.

• Inmunidad ESD robusta: Probado según los estándares IEC 801-2 (4 kV contacto, 8 kV aire), lo que proporciona una alta resistencia a las descargas electrostáticas en entornos industriales secos o de alta interferencia.
