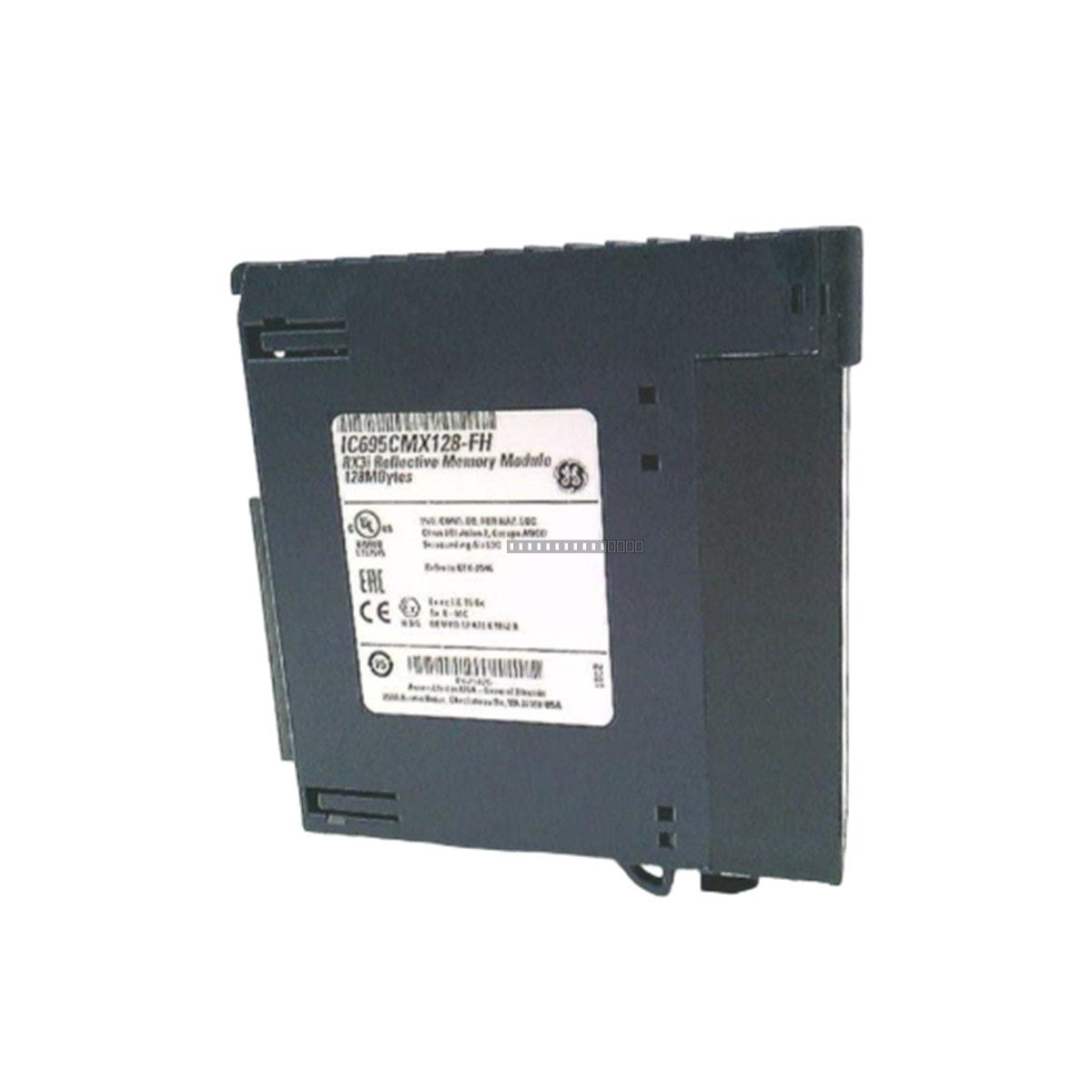

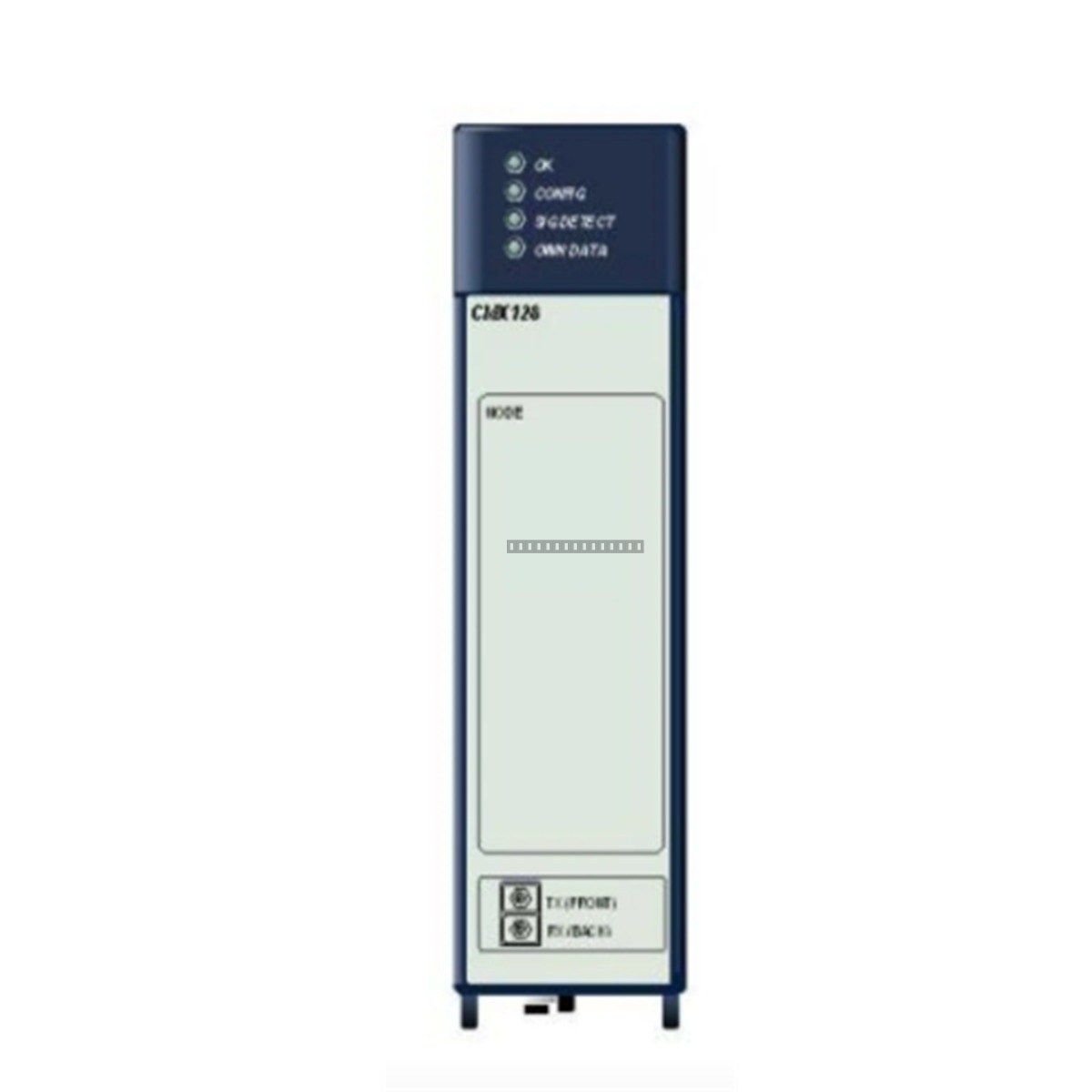

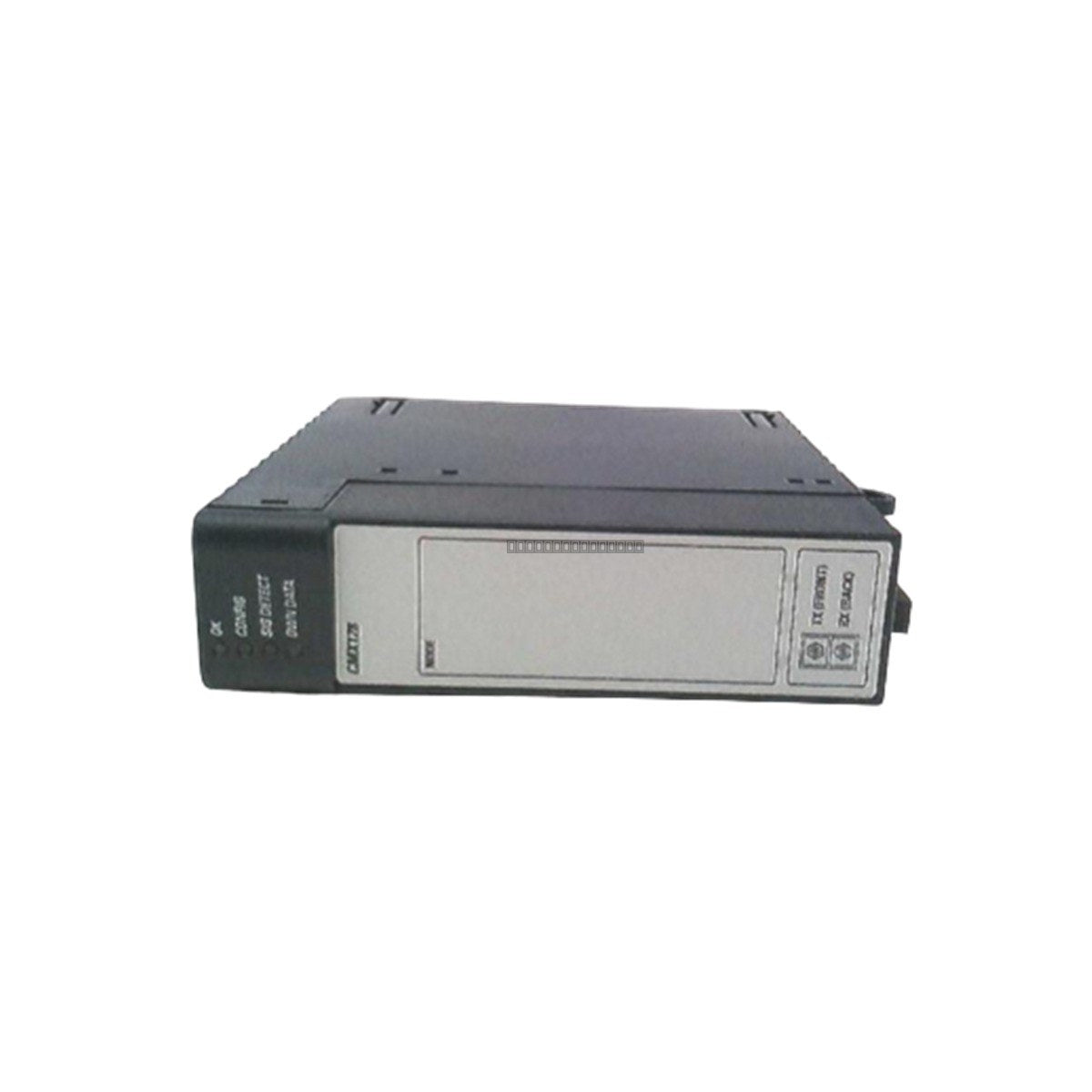

Módulo de Intercambio de Memoria General Electric IC695CMX128 PACSystems RX3i

Descripción

El General Electric IC695CMX128 es un módulo Control Memory Xchange diseñado para la plataforma PACSystems RX3i. Este módulo sirve como una interfaz de intercambio de datos determinista y de alta velocidad, permitiendo una comunicación fluida a través de una red de memoria reflectante. Proporciona 128 MB de memoria compartida por el usuario, lo que permite una rápida sincronización de datos entre PLCs, computadoras industriales y otros dispositivos compatibles. Cuando se utiliza en un sistema de redundancia de CPU RX3i Hot Standby, funciona como un enlace dedicado entre CPUs para asegurar un control de alta disponibilidad.

Características

• 128 MB de memoria compartida por el usuario SDRAM de alta velocidad con paridad.
• Soporte de red de memoria reflectante de alta velocidad con una velocidad de bus de 2.1 Gbits/seg.
• Compatible con la familia 5565 de dispositivos de memoria reflectante.
• Soporta hasta 256 nodos en una sola red de memoria reflectante.
• Diseño de módulo de una sola ranura para una utilización eficiente del espacio en el backplane RX3i.
• Actualizaciones automáticas de datos en todos los nodos de la red cada vez que ocurre una operación de escritura.

Aplicaciones

• Líneas de montaje y fabricación automotriz.
• Sistemas de control de generación y distribución de energía.
• Instalaciones de procesamiento químico y farmacéutico.
• Automatización de refinerías de petróleo y gas.
• Sistemas de redundancia de alta disponibilidad que requieren una rápida sincronización de la CPU.

Especificaciones Técnicas

Pautas de Instalación

• Apagado: Siempre desconecte la alimentación del rack RX3i antes de instalar o retirar el módulo para evitar daños eléctricos.
• Manipulación: Use las precauciones adecuadas de ESD (descarga electrostática) al manipular el módulo.
• Montaje: Asegúrese de que el módulo esté completamente insertado en la ranura del backplane y asegurado usando el mecanismo de bloqueo integrado.
• Carcasa: Para cumplir con las normas EN 55011 y FCC Clase A, el módulo debe instalarse dentro de una carcasa metálica correctamente conectada a tierra para mitigar la interferencia de radiofrecuencia (RF).
• Cableado: Asegúrese de que las conexiones de fibra óptica estén limpias y correctamente encaminadas para evitar la atenuación de la señal o el estrés mecánico.

Preguntas Frecuentes

¿Qué es el módulo IC695CMX128?

Es un módulo de intercambio de memoria de control para la serie RX3i, utilizado para proporcionar intercambio de datos determinista y de alta velocidad entre PLCs y otros dispositivos informáticos a través de una red de memoria reflectante de fibra óptica.

¿Cuánta memoria tiene el IC695CMX128?

El módulo posee 128 MB de memoria reflectante con paridad.

¿Cuál es el número máximo de módulos soportados en un rack?

Un solo rack principal RX3i soporta un máximo de 6 módulos.

¿Cuántos nodos puede haber en la red?

Una red de memoria reflectante que utiliza este módulo puede contener hasta 256 nodos.
