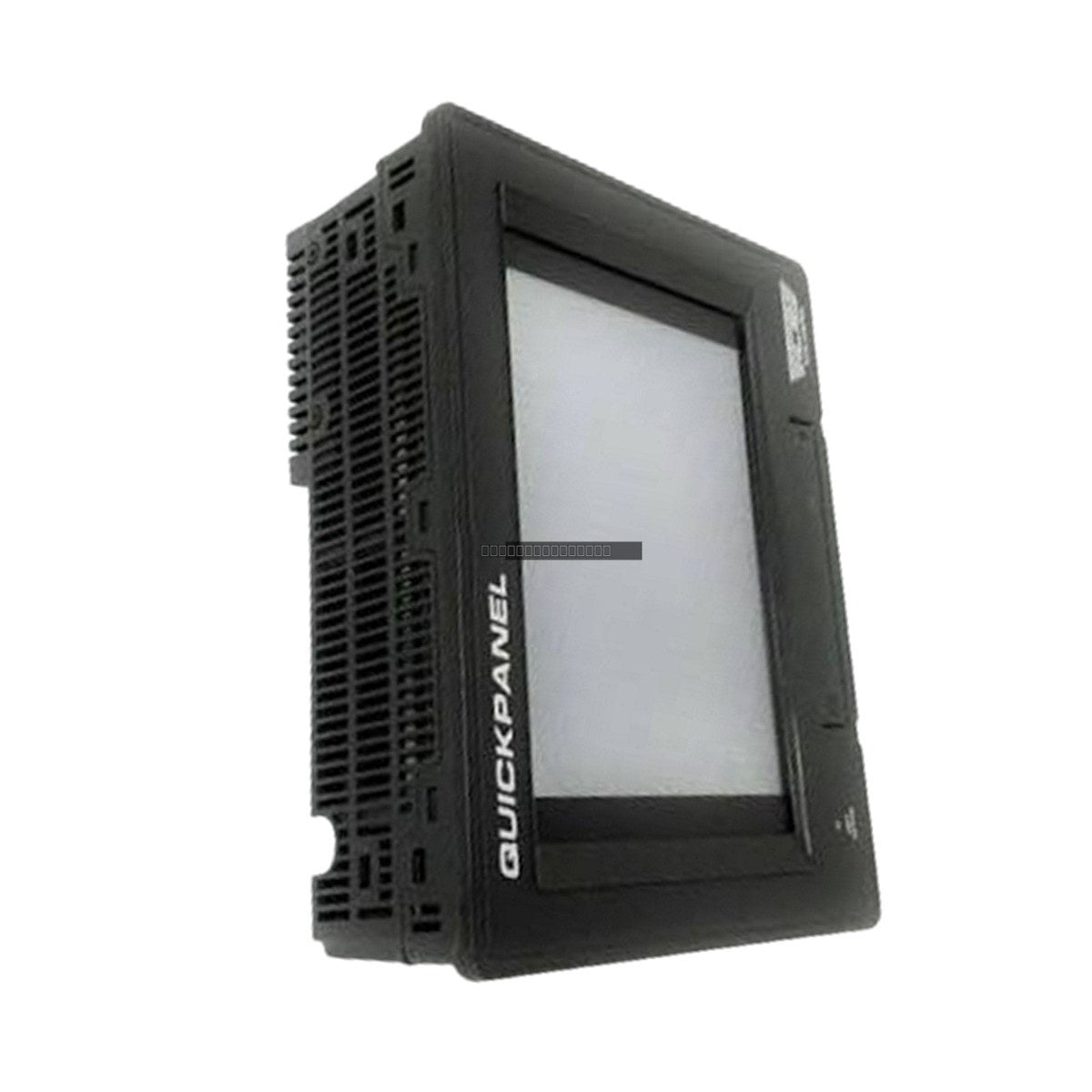

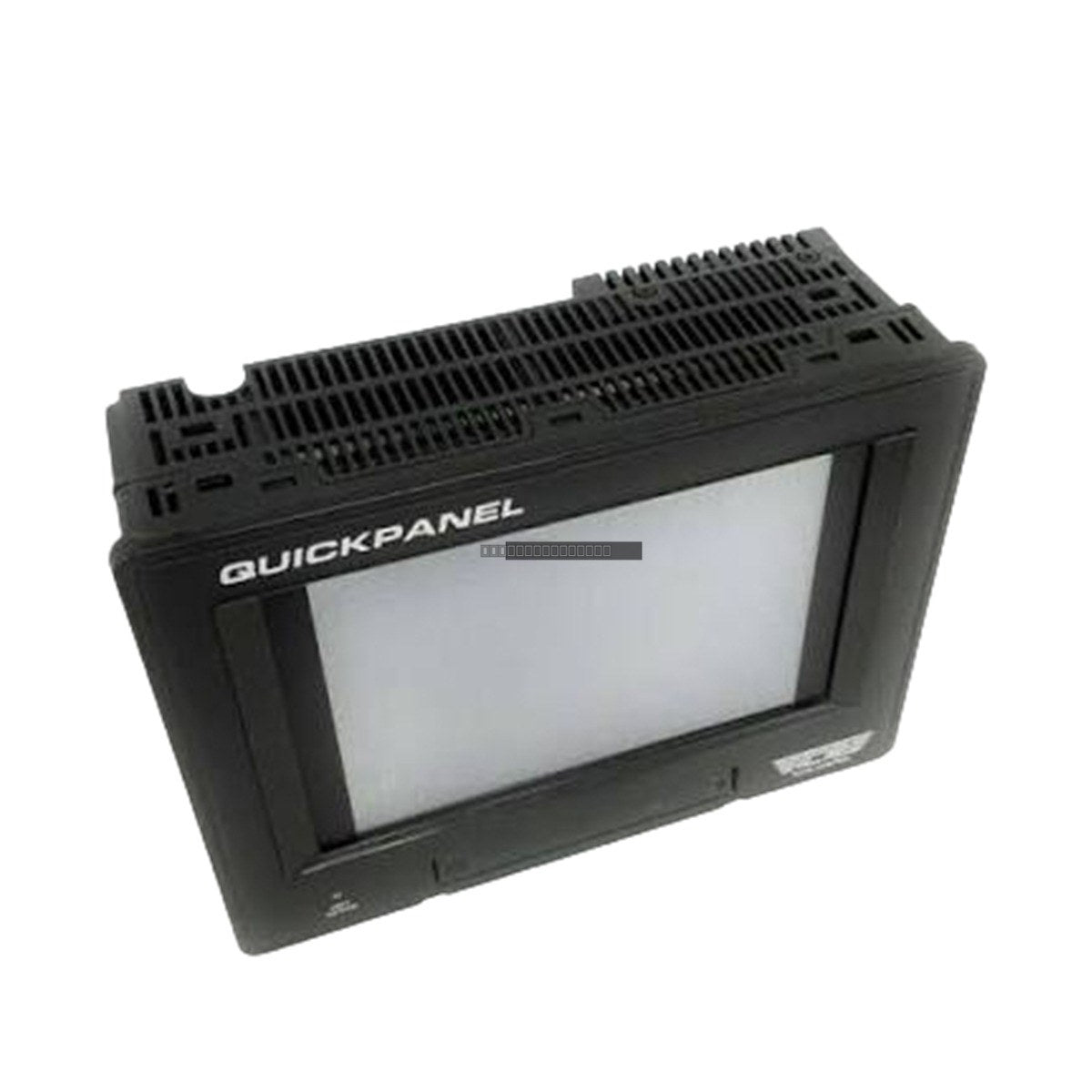

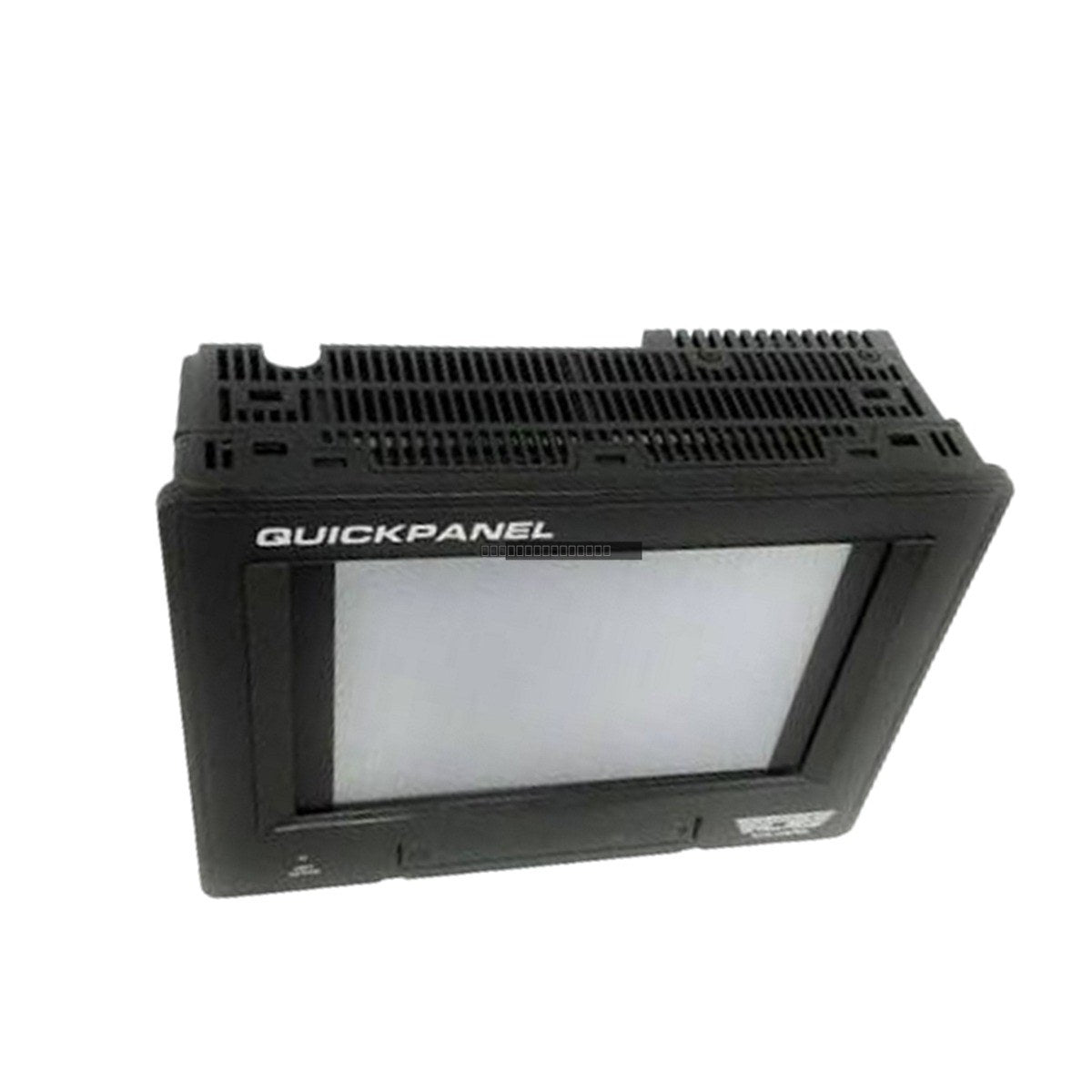

Módulo de interfaz de operador QuickPanel GE Fanuc QPICTAE0000

Descripción

El QPICTAE0000 es una interfaz hombre-máquina (HMI) industrial de 10,4 pulgadas de la serie GE Fanuc Total Control QuickPanel. Diseñada para entornos exigentes como la generación de energía, la minería y las aplicaciones de refinerías de petróleo, esta unidad proporciona una interfaz de pantalla táctil robusta y sin botones. Al utilizar una pantalla TFT en color de alto contraste, el módulo permite a los operadores visualizar datos de diagnóstico complejos y controlar procesos de manera eficiente. El dispositivo está construido para minimizar los puntos de falla mecánica al reemplazar los botones físicos con una membrana táctil duradera, lo que garantiza una fiabilidad a largo plazo en entornos industriales.

Características

• Tecnología de pantalla: LCD TFT en color de 10,4 pulgadas con resolución VGA de 640 x 480.
• Memoria: 4 MB de Flash EPROM integrada para almacenamiento de aplicaciones.
• Conectividad: Incluye un puerto Ethernet 10BaseT, dos puertos serie y un puerto de impresora paralelo para el registro local.
• Interfaces auxiliares: Admite monitorización de alarmas externas, reinicio remoto de hardware y zumbador/salida de audio integrados.
• Protección ambiental: Carcasa con clasificación NEMA 4X/12 e IP65, que proporciona protección contra el polvo y la entrada de agua a baja presión.

Especificaciones técnicas

Pautas de instalación

• Alimentación: Asegúrese de que el voltaje de suministro esté dentro del rango de 85-132 VCA antes de la conexión. Verifique siempre la polaridad y las conexiones a tierra para evitar daños eléctricos.
• Montaje: La unidad está diseñada para montaje en panel. Asegúrese de que la junta esté bien colocada para mantener el sellado NEMA 4X/IP65 contra la superficie del gabinete.
• Entorno: Mantenga una ventilación adecuada alrededor del chasis trasero para evitar la acumulación de calor. Evite instalar en áreas con vibraciones excesivas o exposición directa a productos químicos corrosivos.
• Manejo: Utilice prácticas seguras contra descargas electrostáticas (ESD) al manipular la unidad. Asegúrese de que el sistema esté apagado antes de conectar o desconectar los cables de comunicación.

Preguntas frecuentes

¿Qué software se requiere para programar el QPICTAE0000?

Este módulo requiere el software QuickDesigner, versión 3.7 o superior, para el desarrollo y la configuración de proyectos.

¿Esta unidad es adecuada para uso en exteriores?

La unidad cuenta con una clasificación IP65/NEMA 4X, lo que significa que es estanca al polvo y está protegida contra chorros de agua. Sin embargo, está destinada principalmente a paneles de control industriales; asegúrese de que esté instalada en un recinto adecuado si se expone a condiciones climáticas extremas.

¿Puedo conectar una impresora a esta HMI?

Sí, el módulo incluye un puerto de impresora paralelo dedicado, lo que permite la generación de registros de datos locales e informes de alarma directamente desde la interfaz.
