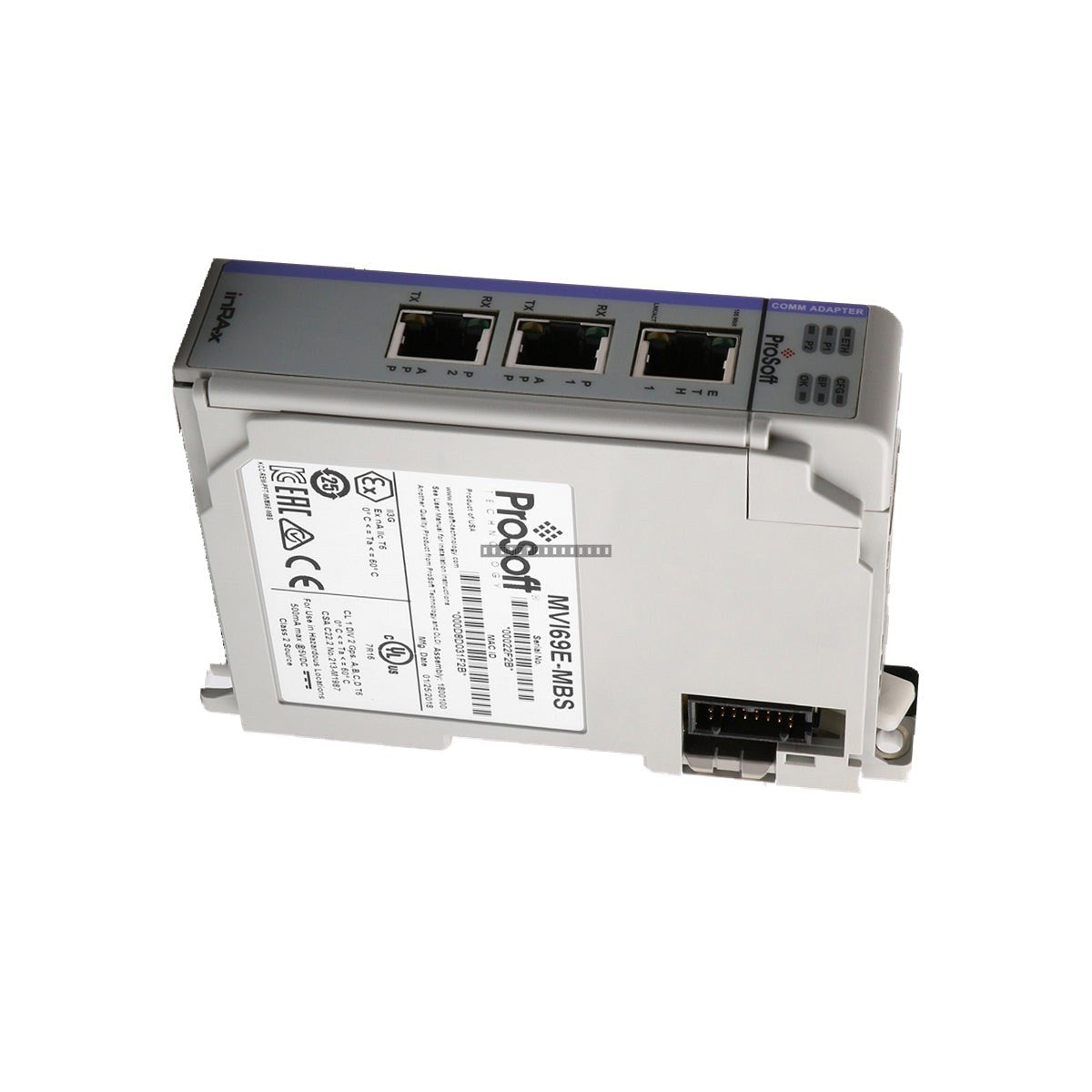

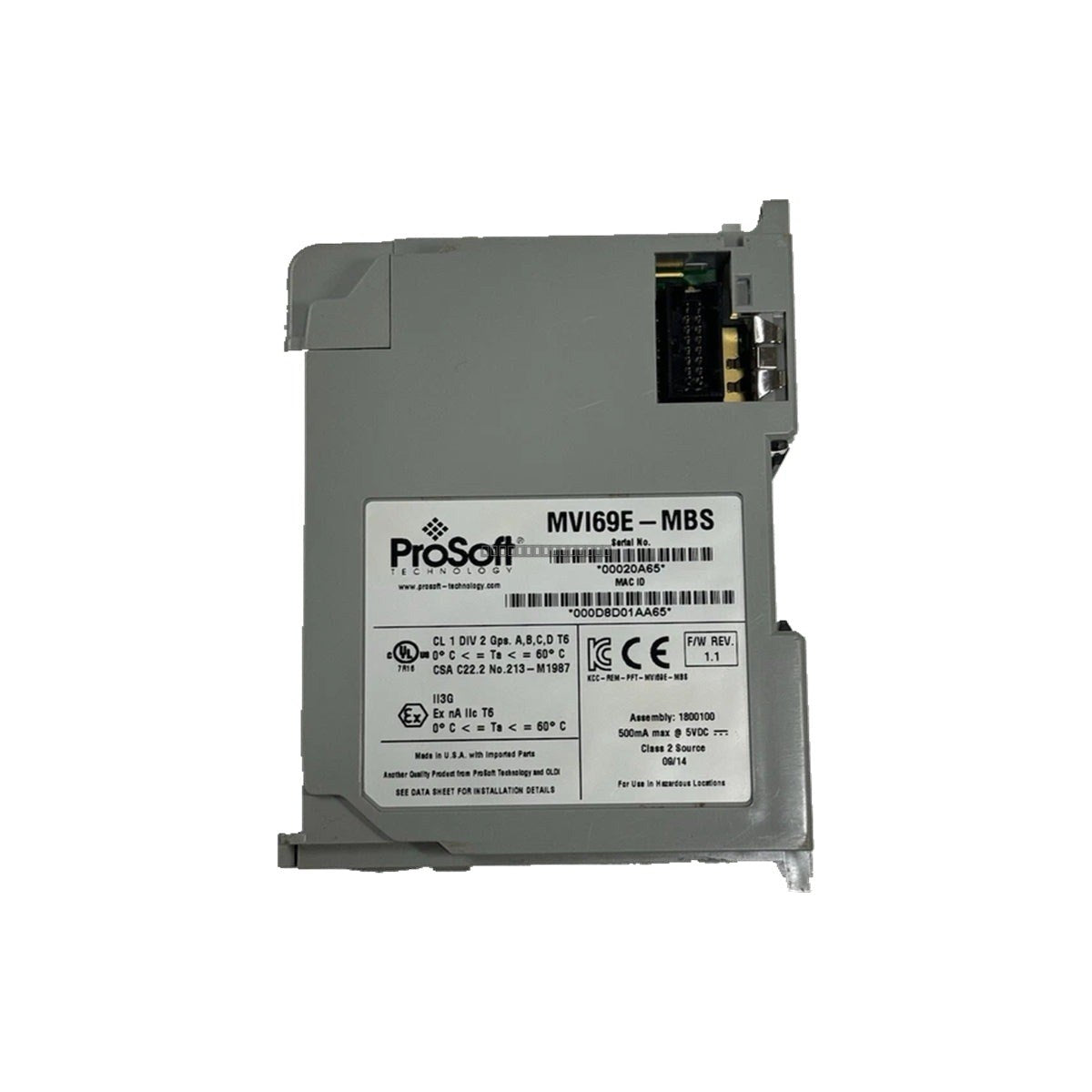

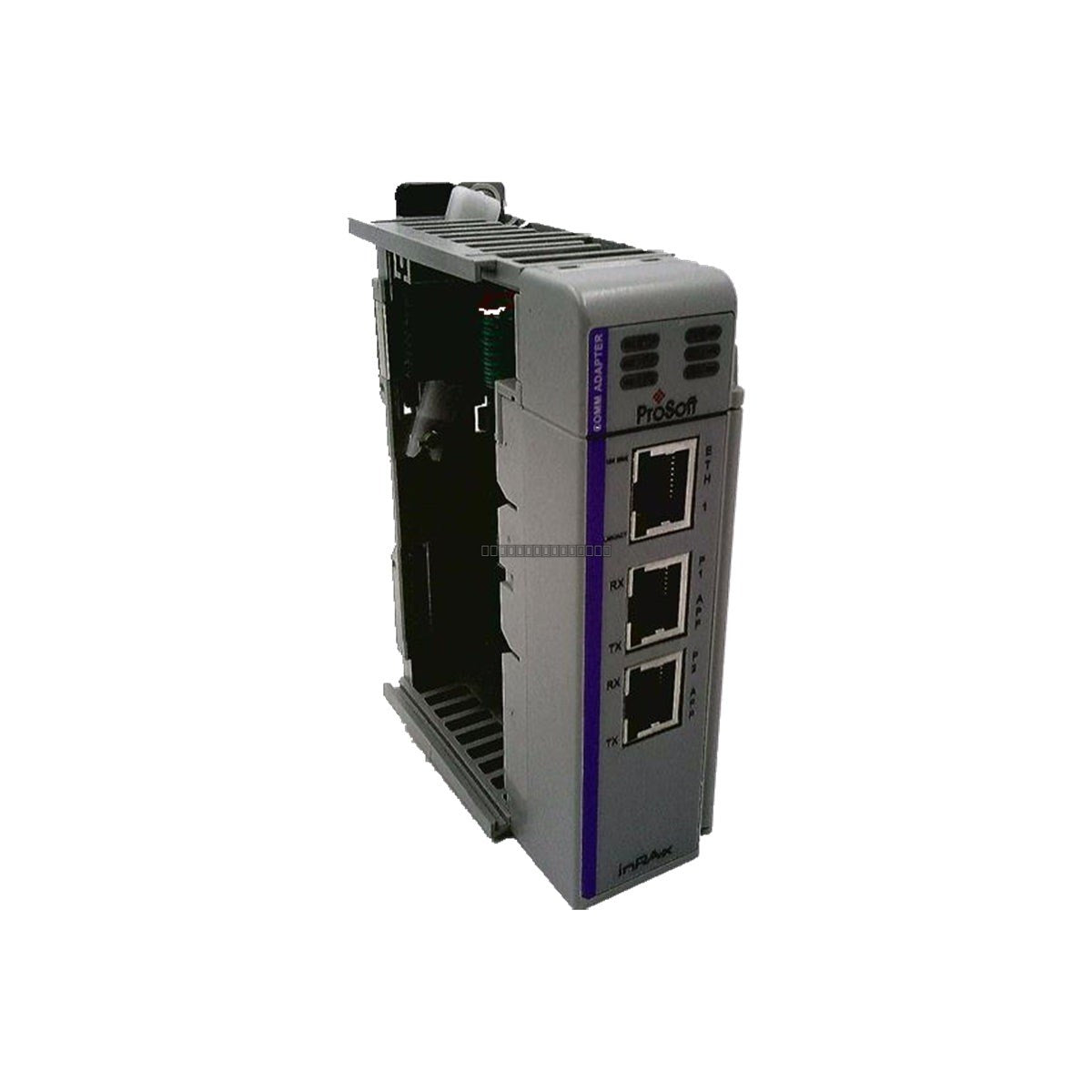

Módulo de comunicación mejorado ProSoft MVI69E-MBS para CompactLogix

Descripción

El ProSoft MVI69E-MBS es un módulo de comunicación serie Modbus mejorado diseñado específicamente para su integración con los controladores de automatización programables CompactLogix de Rockwell Automation. Este módulo permite un intercambio de datos fluido entre el backplane CompactLogix y los dispositivos serie Modbus, siendo compatible con los protocolos Modbus RTU y ASCII. Sirve como una interfaz de alto rendimiento para conectar dispositivos de campo como variadores, sensores y monitores de energía al sistema de control.

Características

• Compatible con las plataformas CompactLogix de Rockwell Automation.
• Admite configuraciones de Modbus Maestro y Esclavo.
• Configurable a través del software ProSoft Configuration Builder.
• Admite hasta 250 comandos por puerto maestro.
• Velocidades de transmisión seleccionables que van desde 110 hasta 115 kBaudios.
• Bits de parada configurables (1 o 2) y ajustes de paridad.
• Tamaño de datos de E/S flexible: 60, 120 o 240 enteros de 16 bits.

Aplicaciones

Este módulo se utiliza ampliamente en entornos de automatización industrial que requieren integración de comunicación serie, incluyendo:

• Monitorización y control de tuberías de petróleo y gas.
• Instrumentación de plantas de tratamiento de agua y aguas residuales.
• Distribución de energía y automatización de subestaciones.
• Control de procesos de fabricación que involucran equipos serie heredados.

Especificaciones técnicas

Guía de instalación

• Asegúrese de que el rack CompactLogix esté apagado antes de insertar o extraer el módulo MVI69E-MBS.
• Deslice el módulo en la ranura apropiada del backplane y asegúrelo usando el mecanismo de bloqueo integrado.
• Utilice cableado de par trenzado blindado para todas las conexiones serie para minimizar la interferencia electromagnética (EMI).
• Asegure una conexión a tierra adecuada del blindaje del cable serie en un extremo para evitar bucles de tierra.
• Configure el módulo utilizando ProSoft Configuration Builder a través del puerto de configuración dedicado antes de la implementación completa del sistema.
• Verifique que los LED de estado del módulo indiquen un funcionamiento normal después del encendido.

Preguntas frecuentes

¿Qué software se requiere para configurar el MVI69E-MBS?

El módulo se configura utilizando el software ProSoft Configuration Builder, que proporciona una interfaz fácil de usar para configurar los parámetros de comunicación y el mapeo de datos.

¿Puede este módulo funcionar como Maestro y como Esclavo?

Sí, el MVI69E-MBS está diseñado para admitir la funcionalidad de Modbus Maestro y Esclavo, lo que le permite actuar como un puente entre diferentes dispositivos serie y el controlador CompactLogix.
