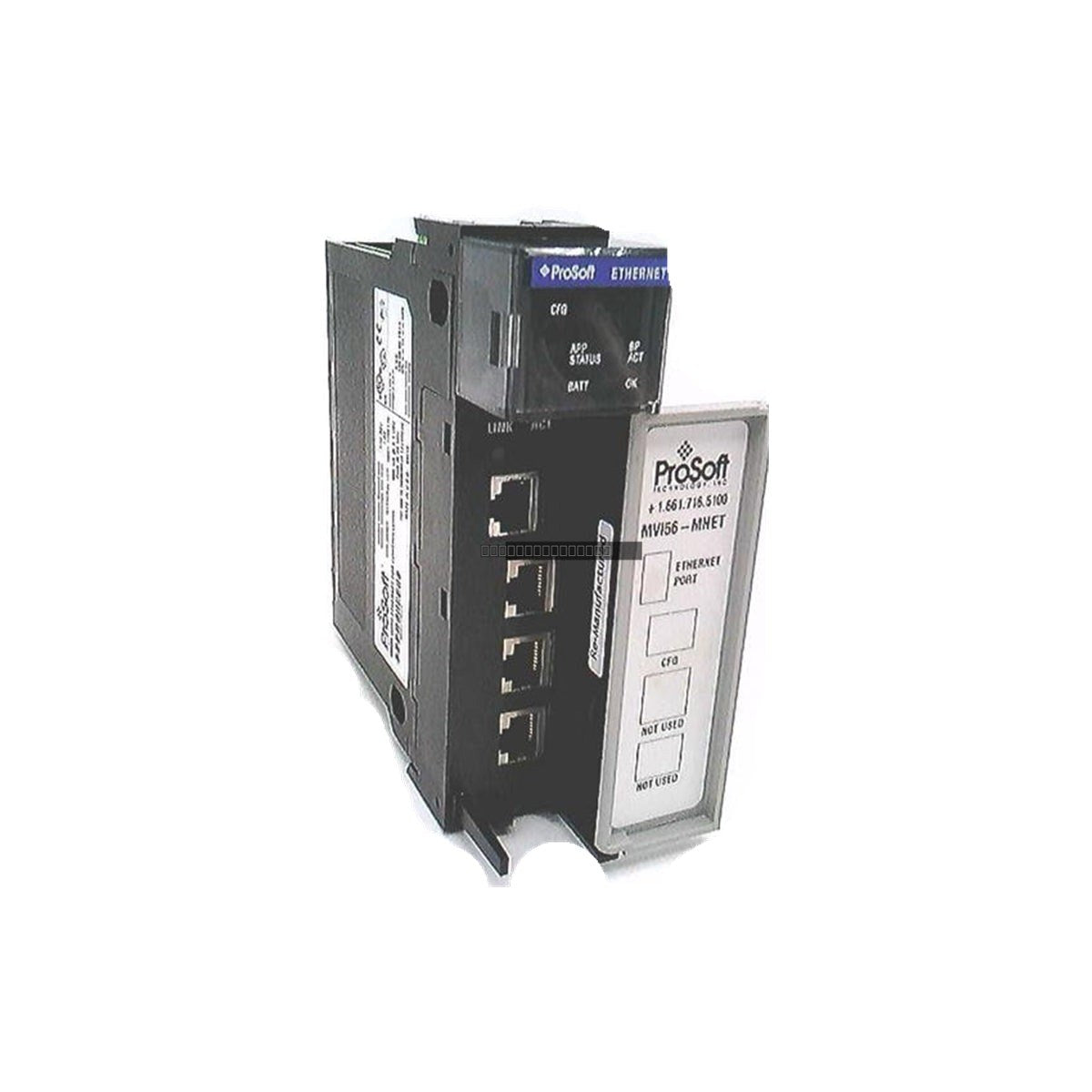

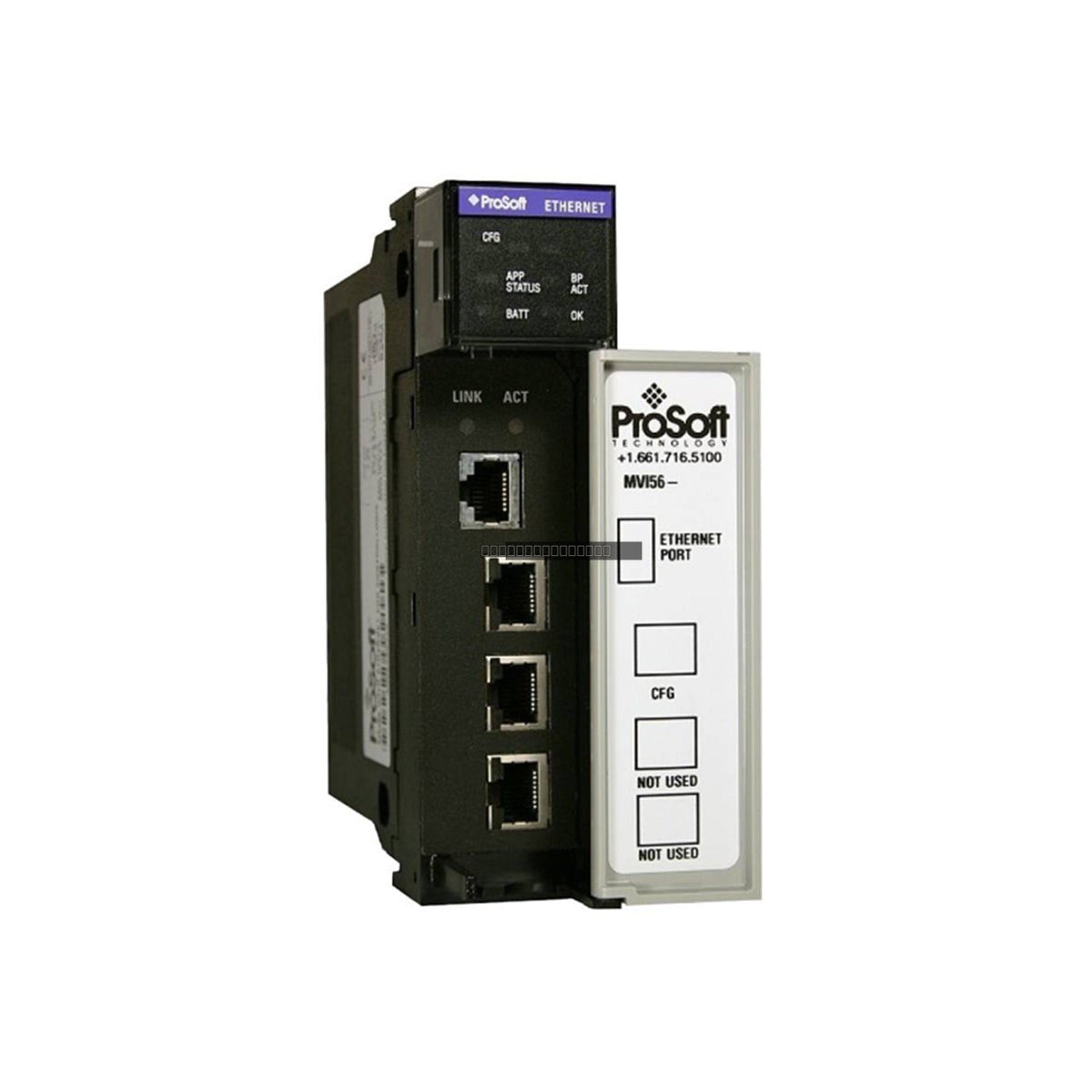

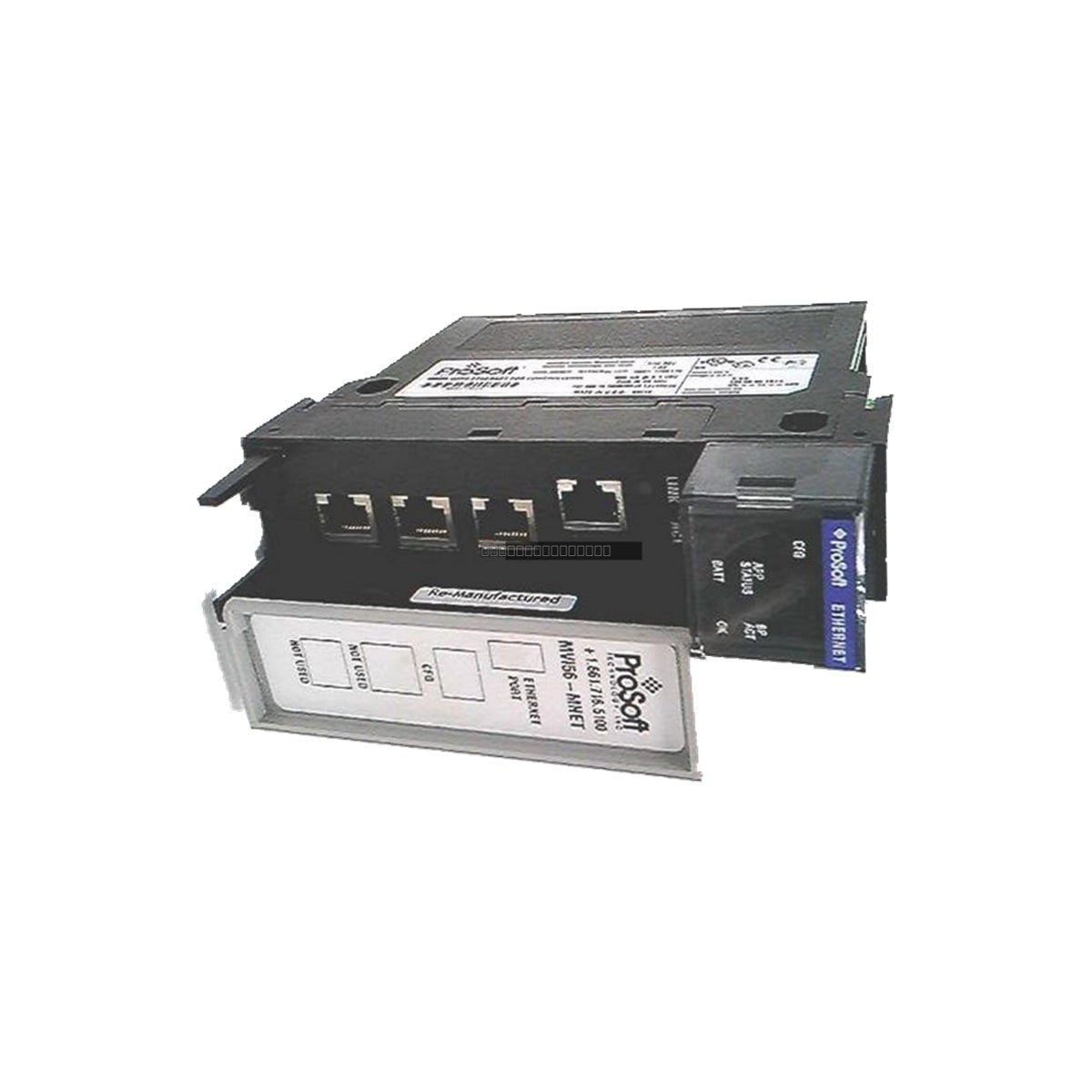

El ProSoft MVI56-MNET es un módulo de interfaz de red de alto rendimiento diseñado específicamente para procesadores Rockwell Automation ControlLogix. Este módulo permite una integración perfecta entre los sistemas ControlLogix y los dispositivos compatibles con Modbus TCP/IP, actuando como un puente para facilitar el intercambio de datos en entornos de automatización industrial. Admite los modos Cliente y Servidor, lo que proporciona flexibilidad para diversas arquitecturas de red.
Características
Diseñado para una integración perfecta con los backplanes de Allen-Bradley ControlLogix.
Admite el protocolo Modbus TCP/IP para una comunicación industrial robusta.
Configurable como Cliente o Servidor Modbus TCP/IP.
Incluye un puerto Ethernet RJ45 para comunicación de red y un puerto serie RJ45 para configuración local.
Facilita la transferencia de datos entre procesadores ControlLogix y dispositivos Modbus de terceros.
Aplicaciones
El MVI56-MNET se utiliza ampliamente en sistemas de control industrial donde los PLC de Allen-Bradley deben comunicarse con hardware externo habilitado para Modbus, como variadores de frecuencia (VFD), medidores de potencia, E/S remotas u otros controladores de terceros. Se encuentra comúnmente en aplicaciones de control de procesos de petróleo y gas, agua/aguas residuales y fabricación.
Especificaciones Técnicas
Modelo de Producto
MVI56-MNET
Fabricante
ProSoft
Protocolo
Modbus TCP/IP
Compatibilidad
Allen-Bradley ControlLogix
Puerto Ethernet
1 x RJ45 (Modbus)
Puerto de Configuración
1 x RJ45 (Serie)
Código Arancelario
8537101190
Pautas de Instalación
Asegúrese de que el rack ControlLogix esté apagado antes de insertar o quitar el módulo MVI56-MNET.
Deslice el módulo en una ranura disponible en el chasis ControlLogix y asegúrelo usando las pestañas de bloqueo superior e inferior.
Utilice cableado Ethernet de par trenzado blindado para la conexión Modbus TCP/IP para minimizar la interferencia electromagnética (EMI).
Conecte el cable de configuración al puerto serie para la configuración inicial y la configuración de parámetros a través de ProSoft Configuration Builder.
Verifique que los LED de estado del módulo indiquen una comunicación de backplane exitosa y actividad de enlace de red después del encendido.
Preguntas Frecuentes
¿El MVI56-MNET requiere alimentación externa?
No, el módulo se alimenta directamente a través del backplane de ControlLogix una vez que está correctamente instalado en el chasis.
¿Puede este módulo funcionar como cliente y como servidor?
Sí, el MVI56-MNET es capaz de operar como cliente Modbus TCP/IP, servidor o ambos simultáneamente, dependiendo de la configuración.
