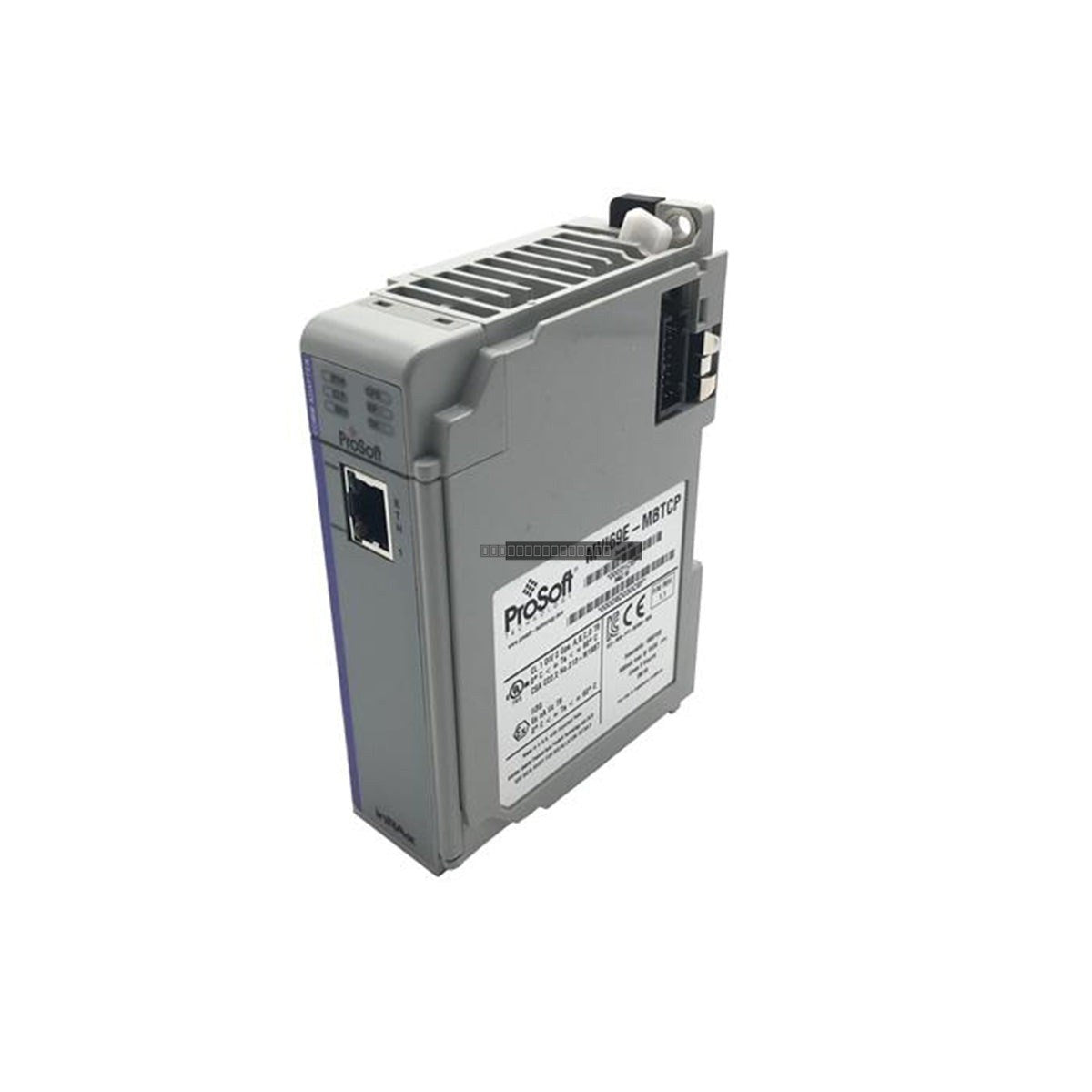

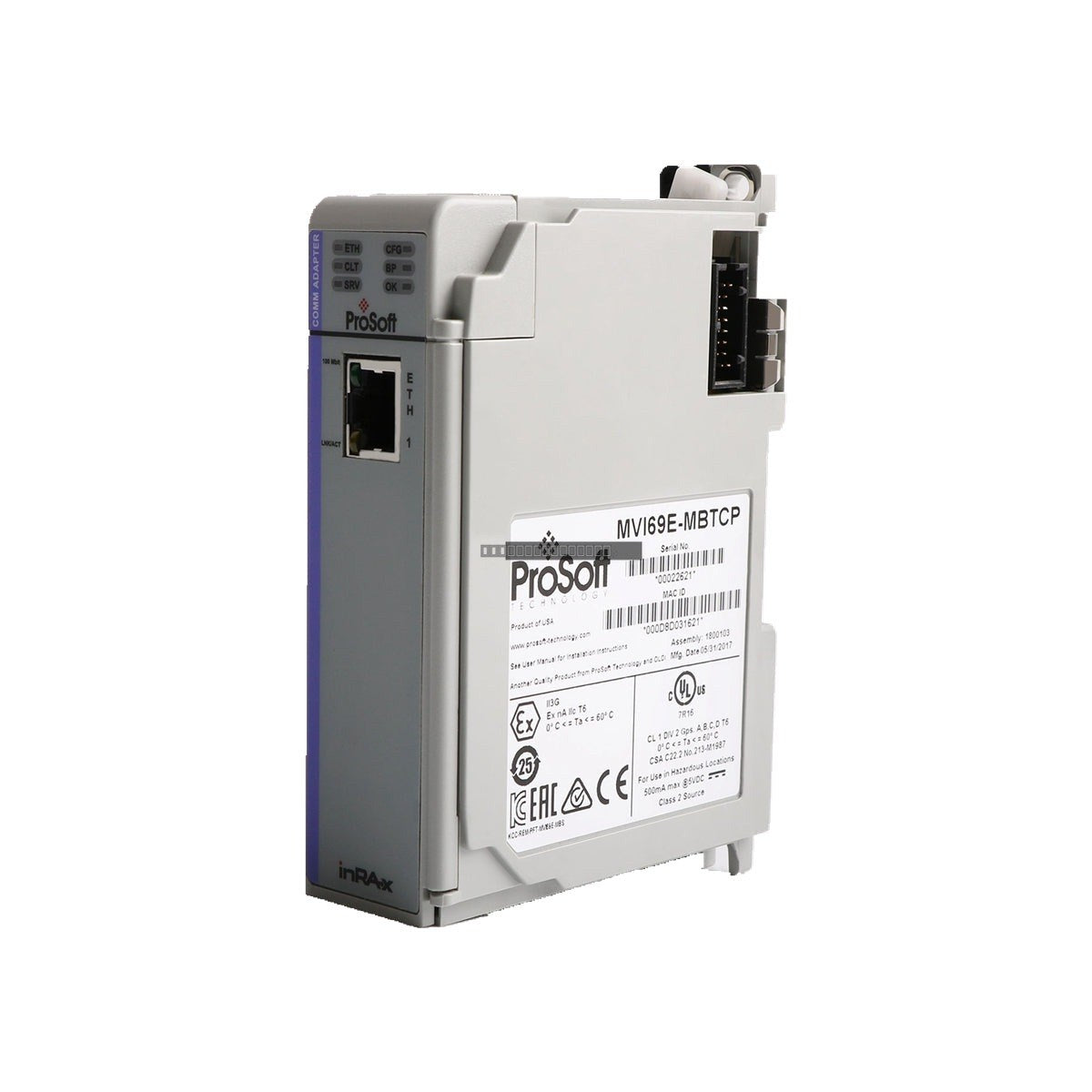

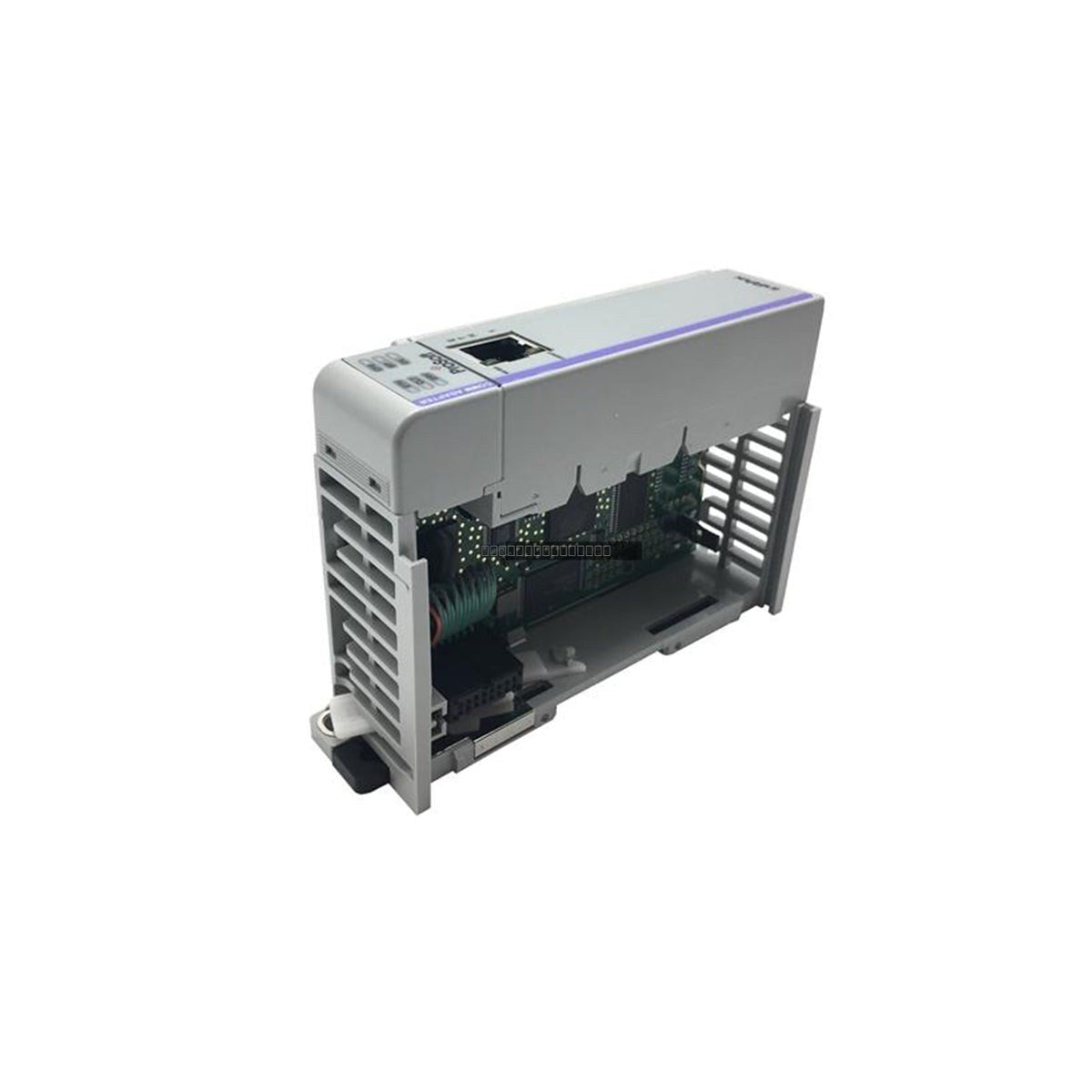

Módulo de comunicación Modbus TCP/IP CompactLogix ProSoft MVI69E-MBTCP

Descripción

El MVI69E-MBTCP es un módulo de comunicación mejorado Modbus TCP/IP de alto rendimiento diseñado específicamente para la plataforma Allen-Bradley 1769 CompactLogix. Este módulo de una sola ranura permite que un procesador CompactLogix se conecte sin problemas con hasta 20 conexiones de cliente Modbus simultáneas a través de un enlace Ethernet de 10/100 Mbps. Al descargar la pila de protocolo Modbus de la CPU principal, garantiza que las tareas de comunicación no interfieran con los tiempos de exploración de la lógica de control, manteniendo un rendimiento determinista en aplicaciones de misión crítica.

Características

• Versatilidad cliente/servidor: Admite hasta 20 conexiones de cliente con 16 comandos por conexión, mientras que también funciona como servidor Modbus.
• Manejo avanzado de datos: Compatibilidad nativa para el movimiento de datos de punto flotante, incluidas implementaciones configurables para registros Enron y Daniel.
• Base de datos de alta capacidad: Cuenta con una base de datos de 10.000 palabras para la gestión centralizada de datos de campo.
• E/S configurables: El tamaño de la E/S del backplane es configurable a 60, 120 o 240 enteros de 16 bits para una transferencia de datos optimizada.
• Diagnóstico integrado: Cuatro indicadores LED en el panel frontal proporcionan el estado en tiempo real de la configuración, el estado de la aplicación y la conectividad del backplane.

Aplicaciones

Este módulo se implementa ampliamente en subestaciones eléctricas automatizadas, instalaciones de tratamiento de agua de alta capacidad y líneas complejas de producción de alimentos y bebidas donde se requiere una integración confiable de dispositivos Modbus TCP/IP en una arquitectura CompactLogix.

Especificaciones técnicas

Pautas de instalación

• Ubicación de la ranura: El módulo debe instalarse dentro de las 4 ranuras de la fuente de alimentación debido a la clasificación de distancia de 4.
• Configuración: Requiere el software ProSoft Configuration Builder (PCB) para la configuración de la dirección IP y la estructura de comandos.
• Manejo: Asegúrese de que la alimentación esté desconectada del rack 1769 antes de insertar o quitar el módulo para evitar daños eléctricos.
• Entorno: Asegure una ventilación adecuada dentro del gabinete de control para mantener las temperaturas de funcionamiento por debajo de 60 °C.
• Conexión a tierra: Siga las prácticas industriales estándar de conexión a tierra para el backplane 1769 para minimizar la interferencia EMI/RFI.

Preguntas frecuentes

¿Este módulo requiere alimentación externa?

No, el MVI69E-MBTCP obtiene su alimentación directamente del backplane 1769. Consume 500 mA a 5,1 VCC.

¿Este módulo puede actuar como cliente y como servidor?

Sí, el módulo está diseñado para admitir ambos roles simultáneamente, lo que le permite iniciar solicitudes como cliente y responder a solicitudes externas como servidor.
