IS210AEPSG1A | General Electric | Placa de fuente de alimentación AE

Descripción

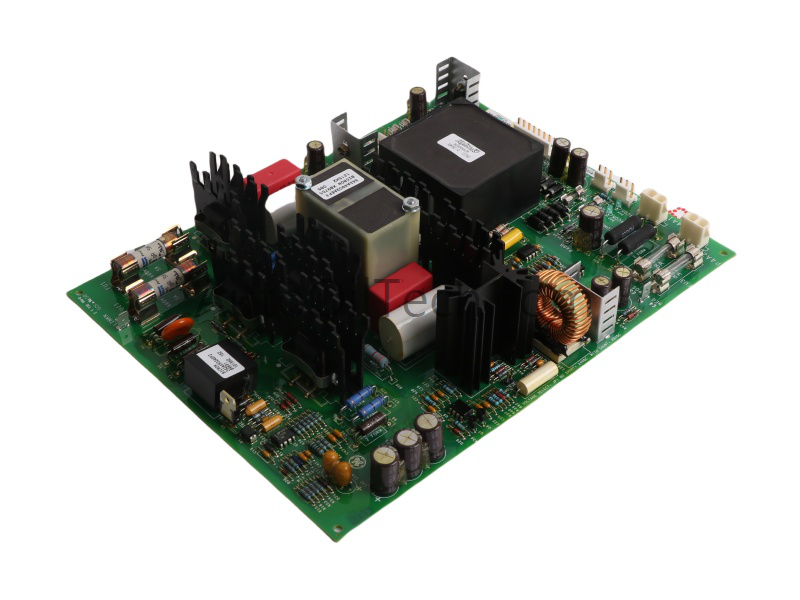

La GE General Electric IS210AEPSG1A, también catalogada como la placa de alimentación AE IS210AEPSG1A, funciona como un componente de hardware dedicado para el seguimiento de parámetros de proceso dentro de las plataformas de control de turbinas eólicas Mark VIe. Esta placa hija con alta densidad de componentes se interconecta con sensores de E/S específicos de la aplicación para monitorear continuamente anomalías críticas de la turbina, incluida la vibración del rotor, la acumulación de voltaje del eje, la detección de llamas y las fluctuaciones térmicas, al tiempo que regula la distribución de energía localizada a través de una serie de transformadores, inductores y undécimos disipadores de calor incorporados.

Especificaciones del hardware

Velocidad de comunicación del bus del backplane y compatibilidad con firmware flash

Como arquitectura de placa hija con alta densidad de componentes dentro de la topología de comunicación Ethernet Mark VIe, la IS210AEPSG1A coordina señales de monitoreo analógicas y digitales de alta frecuencia sin comprometer la velocidad de comunicación del bus del backplane. El circuito de distribución de energía integrado aísla la lógica de control interna de las señales del transductor del lado del campo utilizando transformadores localizados y un bucle de filtro inductivo multietapa. Este diseño mantiene umbrales de voltaje estables durante las operaciones de firmware flash activas o la interrogación de diagnóstico en tiempo real, lo que garantiza que los escaneos de validación de parámetros del lado del campo se ejecuten sincrónicamente sin perder paquetes de datos ni alterar los bucles de escaneo del registro de control.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia estructural y operativa entre el "recubrimiento normal" utilizado en esta placa y los recubrimientos conformes estándar?

R: El recubrimiento de placa de circuito impreso de estilo normal aplicado a la IS210AEPSG1A forma una capa física más gruesa y mecánicamente duradera en comparación con los recubrimientos conformes delgados estándar. Si bien proporciona una resistencia química regular, su mayor grosor está optimizado para soportar el estrés físico de la superficie y mitigar los arcos de alto voltaje superficial en las densas trazas de componentes.

P: ¿Por qué hay anillos aislados específicos alrededor de los orificios de montaje perforados de fábrica dentro del cuerpo de la PCB?

R: Los anillos aislados alrededor de los orificios de montaje perforados de fábrica en las esquinas e internos sirven como barreras eléctricas contra los altos voltajes superficiales que se acumulan naturalmente en la densa red de energía durante el funcionamiento normativo de la turbina. Evitan que el seguimiento de voltaje entre en el chasis o en el hardware de montaje.

Pautas de instalación en campo

• Verificación del aislamiento de montaje: Verifique que todos los orificios de montaje de las esquinas e internos coincidan con sujetadores aislados para evitar que los voltajes superficiales brutos se conecten a tierra directamente en la placa posterior del panel.
• Auditoría de fusibles de sobrecorriente: Inspeccione los cuatro pares de fusibles internos y la línea separada de cuatro fusibles en el borde izquierdo para verificar la continuidad y las clasificaciones de corriente coincidentes antes de micronizar o energizar la placa.
• Terminación de inserción y cabezal: Asegúrese de que todos los enchufes de cabezal multipin (que van de 3 a 8 pines) y los cables de terminal de inserción estén bloqueados a ras de sus pines para minimizar la resistencia en las rutas de alta corriente.
• Espacio libre para disipación térmica: Mantenga un espacio de aire distinto alrededor de los once disipadores de calor integrados para permitir un enfriamiento convectivo sin obstrucciones dentro del gabinete de control de la turbina.
