IS200TBCIH1B | General Electric | Placa de terminales de entrada de contacto

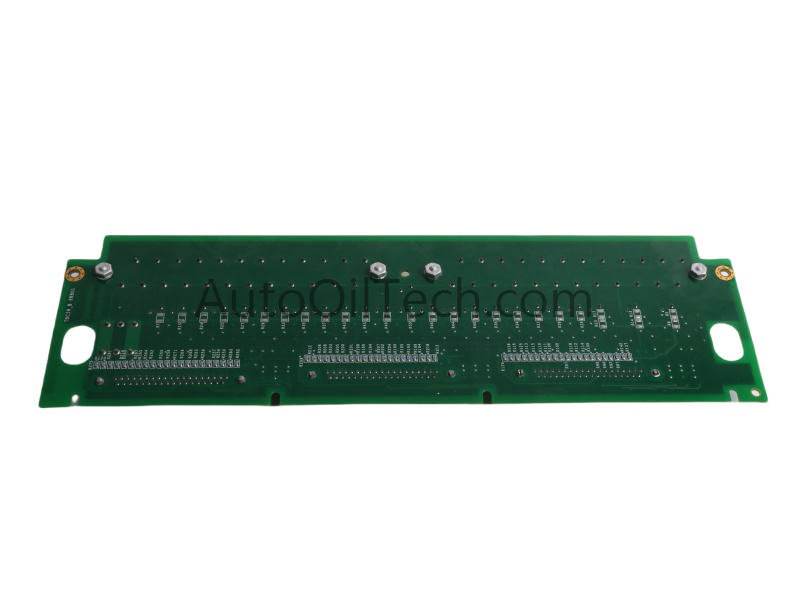

Tarjeta de terminales de entrada de contacto GE IS200TBCIH1B

La GE IS200TBCIH1B, también catalogada como la tarjeta de terminales de entrada de contacto IS200TBCIH1B, sirve como una interfaz de contacto seco aislada por grupo para 24 canales en todas las plataformas de control distribuido Mark VIe. Cada entrada se acondiciona mediante supresión de sobretensiones y filtrado de alta frecuencia antes de ser enrutada a las etapas de aislamiento óptico en el procesador de E/S asociado.

Especificaciones de hardware

Redes determinísticas Profinet / EtherNet/IP

Aunque TBCI es una tarjeta de terminales pasiva, su enrutamiento de señales discretas se alinea con los ciclos de escaneo determinísticos ejecutados por los procesadores VCCC/VCRC. La fuente flotante de 125 V CC tiene una corriente limitada en la etapa anterior en el PDM, lo que garantiza un comportamiento de umbral estable en todos los canales. Los aisladores ópticos garantizan el aislamiento del grupo, con el seguimiento de la tensión de referencia limitado al 13 % de la fuente nominal para forzar la interpretación de contacto abierto en condiciones de baja tensión. La escala de densidad de E/S se mantiene constante en las variantes H1/H2/H3, con los rangos de tensión ajustados según las especificaciones.

Preguntas frecuentes

P: ¿Se puede reemplazar la IS200TBCIH1B mientras el armario está energizado? R: No. La tarjeta debe reemplazarse solo cuando el segmento de control asociado esté desenergizado para evitar estados de entrada discretos indefinidos.

P: ¿La tarjeta incluye algún puente o configuración de hardware? R: No. La TBCI no tiene puentes; todo el comportamiento está fijado por diseño y las características de la fuente anterior.

P: ¿Por qué las últimas tres entradas utilizan una carga de corriente más alta? R: La carga de 10 mA permite la interfaz con dispositivos de salida de estado sólido externos que requieren una corriente de humectación más alta.

Pautas de instalación en campo

• Monte la tarjeta en su soporte designado dentro del armario Mark VIe.
• Utilice el par adecuado en los bloques de terminales tipo barrera para garantizar un cableado de contacto seco estable.
• Mantenga la polaridad: un terminal proporciona la fuente de CC positiva, el otro vuelve a la tarjeta.
• Segregue el cableado para fuentes de ruido de alta frecuencia; aleje el cableado de contacto de los conductores de potencia.
• Verifique que la fuente flotante de 125 V CC esté dentro del rango de 100–145 V CC antes de energizar.
• Después de la instalación, valide las transiciones de entrada discretas a través de la interfaz de diagnóstico del controlador.
