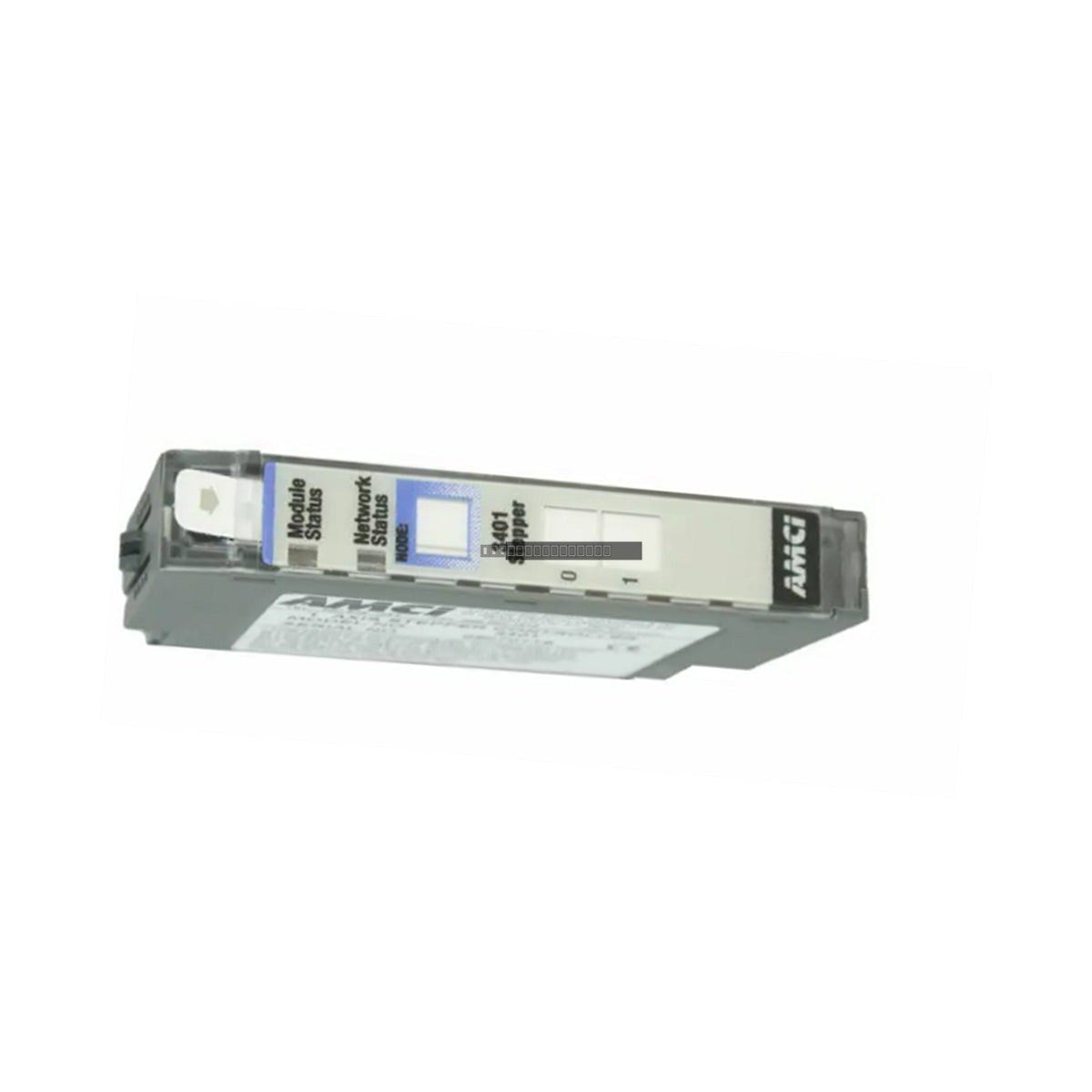

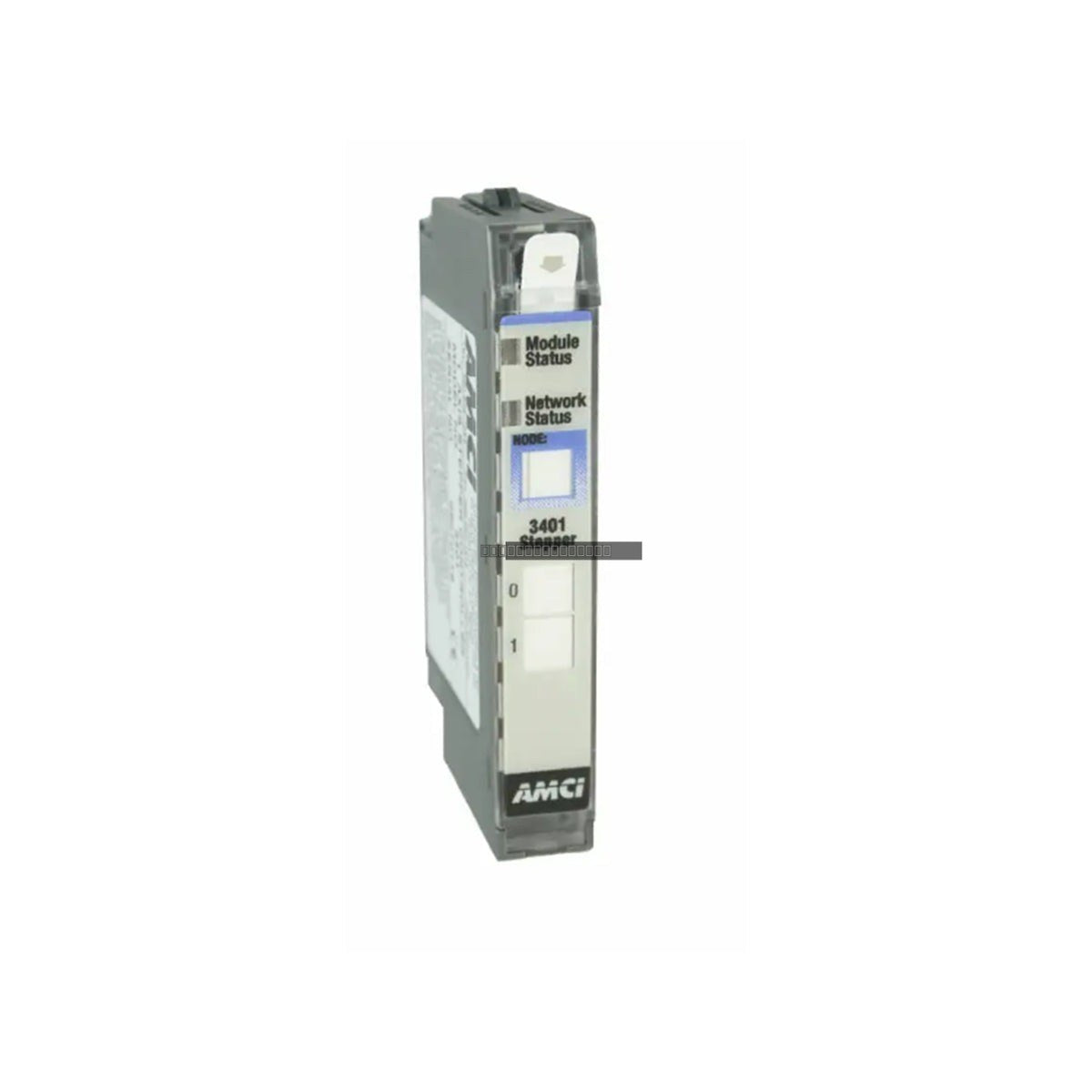

Módulo de control de movimiento del controlador de motor paso a paso Invensys Triconex 3401

Descripción

El Triconex 3401 es un módulo controlador de motor paso a paso de un solo eje y alta precisión, diseñado para su integración en la arquitectura de control de movimiento 1734 POINT I/O. Este módulo proporciona salidas de tren de pulsos deterministas que van desde 200 kHz hasta 1 MHz, lo que permite un control preciso de lazo abierto de los accionamientos de motores paso a paso sin necesidad de retroalimentación de encoder externa. Es ampliamente utilizado en ensamblaje automatizado de alta velocidad, envasado farmacéutico y fabricación de semiconductores, donde el control de movimiento localizado y rentable es esencial. Al descargar la lógica de paso y dirección del procesador principal al módulo 3401, los ingenieros pueden reducir significativamente la latencia de la red y la sobrecarga de la CPU, asegurando un movimiento sincronizado mientras maximizan el tiempo de actividad del sistema en entornos de procesos críticos.

Características

• Control de motor paso a paso de un solo eje para sistemas 1734 POINT I/O.
• Salida de tren de pulsos determinista (200 kHz a 1 MHz).
• La operación de lazo abierto simplifica el cableado de campo al eliminar los requisitos de retroalimentación del encoder.
• Diseño de intercambio en caliente para un mantenimiento rápido y un tiempo de inactividad reducido.
• Bajo consumo de energía (85 mA a 5 VCC) para una gestión térmica eficiente.

Aplicaciones

• Líneas de ensamblaje automatizadas de alta velocidad.
• Maquinaria de envasado farmacéutico.
• Equipos de fabricación de semiconductores.
• Tareas de control de movimiento descentralizadas en entornos industriales eléctricamente ruidosos.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que el backplane 1734 POINT I/O esté apagado antes de insertar o quitar el módulo 3401.
• Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes electrónicos internos.
• Asegúrese de que el módulo esté firmemente asentado en la unidad base para mantener un contacto eléctrico adecuado con el backplane.
• Dirija los cables de señal lejos de las líneas de alimentación de alto voltaje y de las fuentes de alta interferencia electromagnética (EMI) para mantener la integridad de la señal.
• Verifique que el entorno operativo se mantenga dentro del rango de temperatura especificado de 0 a 60 grados C para garantizar una fiabilidad a largo plazo.

Preguntas Frecuentes

¿Este módulo requiere un encoder externo?

No, el 3401 está diseñado para control de lazo abierto y no requiere retroalimentación de encoder, lo que simplifica el cableado y la configuración para aplicaciones básicas de motores paso a paso.

¿Este módulo es intercambiable en caliente?

Sí, el 3401 está diseñado como un módulo de E/S tipo "slice" compatible con el backplane 1734 POINT I/O, lo que permite el reemplazo en caliente durante la operación del sistema.
