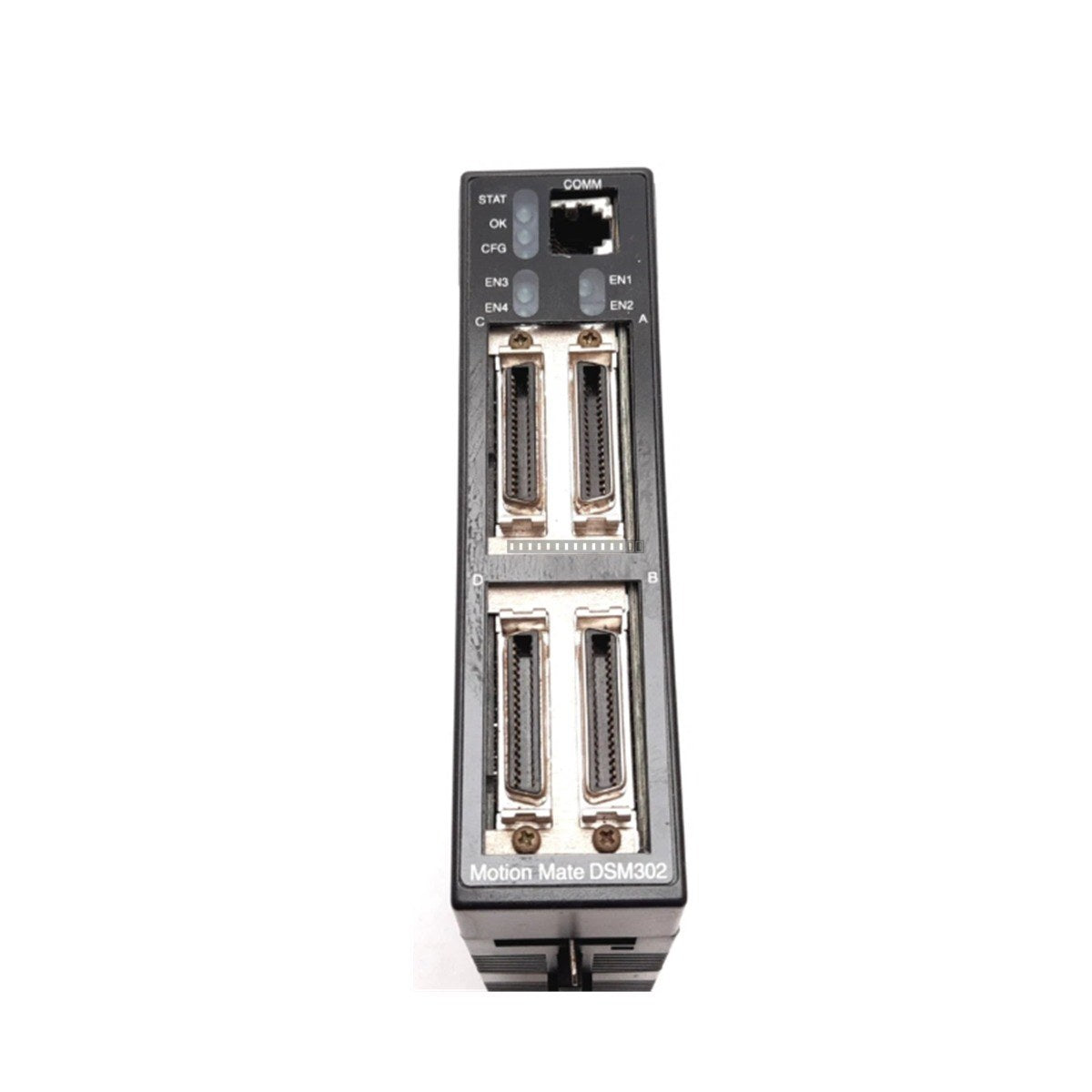

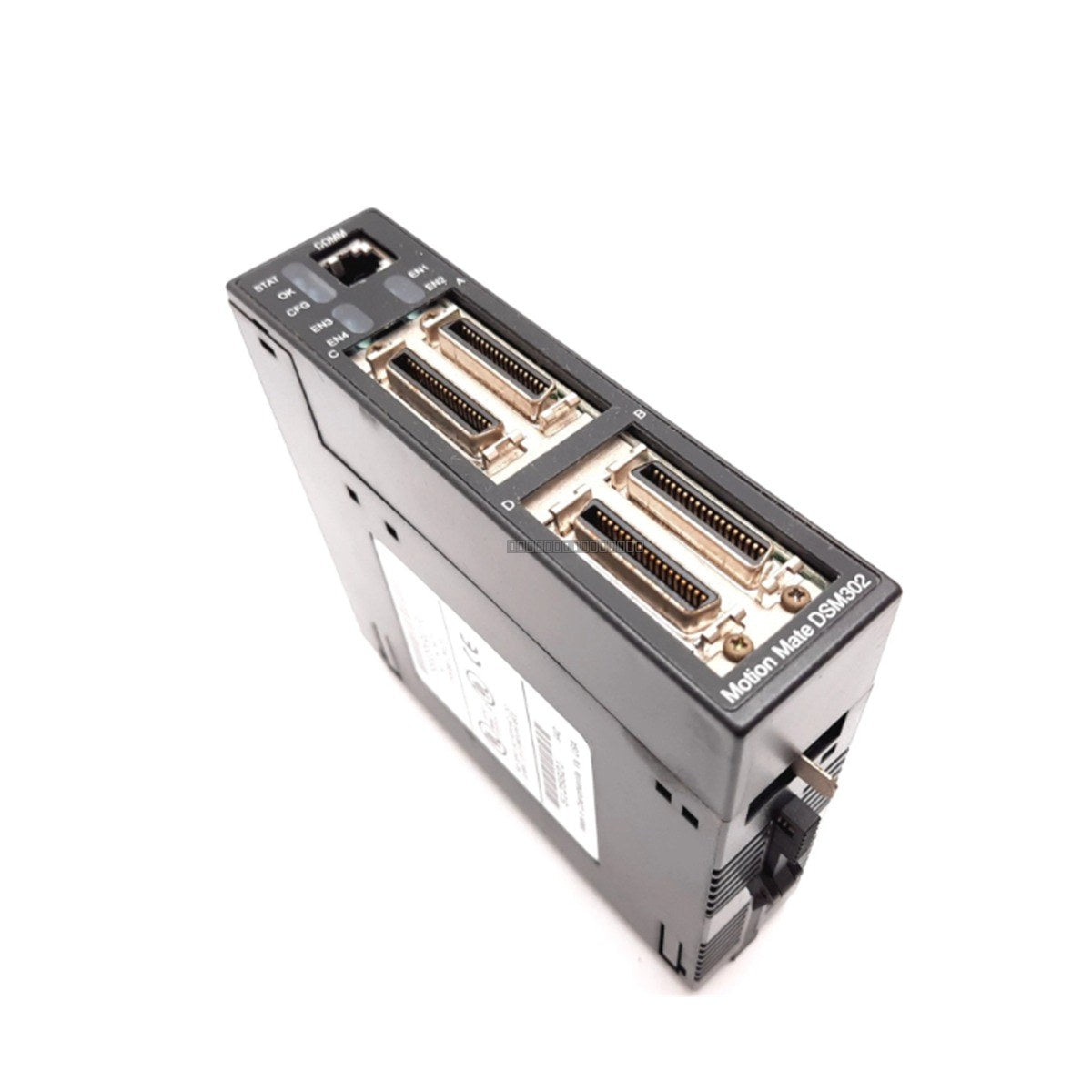

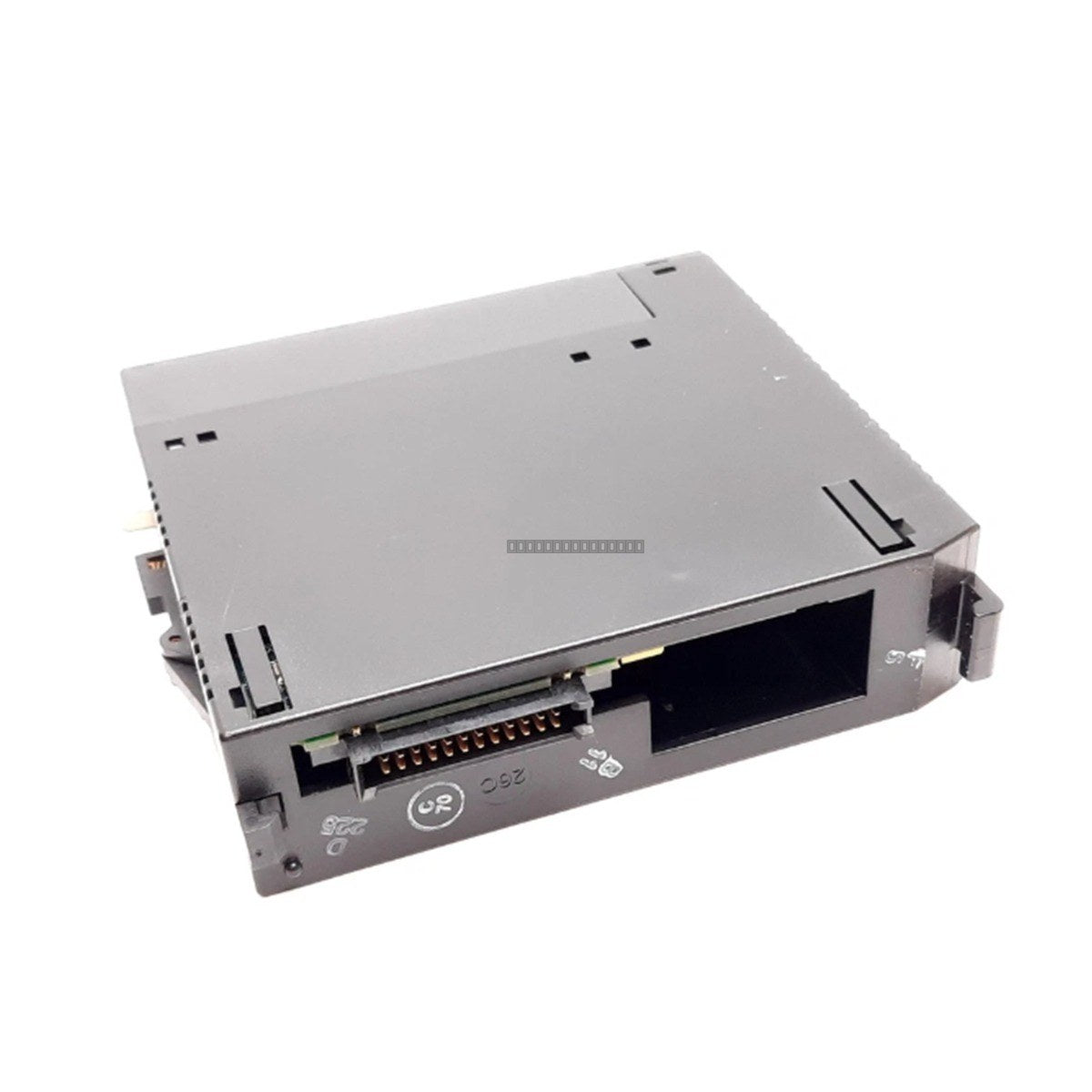

El General Electric IC693DSM302 es un módulo de control Motion Mate diseñado para el sistema de controlador lógico programable (PLC) Serie 90-30. Este módulo especializado proporciona capacidades de control de movimiento de alto rendimiento, lo que permite una gestión precisa de hasta dos ejes de movimiento. Se integra perfectamente en el backplane 90-30, permitiendo a los usuarios ejecutar perfiles de movimiento complejos directamente desde el entorno del PLC.
Características
Soporta el control de hasta 2 ejes independientes.
Puerto serie RS-232 integrado para comunicación y configuración.
Capacidad de almacenamiento no volátil para hasta 10 programas y 40 subrutinas.
Tiempo de procesamiento de bloques rápido de menos de 5 milisegundos.
Unidades de programación de alta resolución para el control de posición, velocidad y aceleración.
Especificaciones Técnicas
Modelo de producto
IC693DSM302
Fabricante
General Electric
Serie
Serie 90-30
Ejes Controlados
2
Corriente de Backplane
450 mA a 5V DC
Resolución de Posición
-8,388,608 a 8,388,607 unidades de usuario
Resolución de Velocidad
1 a 8,388,607 unidades de usuario/seg
Resolución de Aceleración
1 a 134,217,727 unidades de usuario/seg^2
Temperatura de Operación
0 a 60 °C
Temperatura de Almacenamiento
-40 a 85 °C
Pautas de Instalación
Asegúrese de que el sistema PLC esté desconectado antes de instalar o retirar el módulo del backplane.
El módulo debe asentarse firmemente en una ranura de rack de E/S estándar de la Serie 90-30.
Utilice cables blindados para la comunicación RS-232 para minimizar la interferencia electromagnética (EMI).
Mantenga una ventilación adecuada dentro del armario de control para asegurar que el módulo opere dentro del rango de temperatura especificado de 0 a 60 °C.
Siga las precauciones estándar de ESD (Descarga Electrostática) al manipular el módulo para evitar daños en los circuitos internos.
Preguntas Frecuentes
¿Cuál es la función principal del IC693DSM302?
El IC693DSM302 actúa como un controlador de movimiento dedicado para los PLC GE 90-30, descargando las tareas de procesamiento de movimiento de la CPU principal para gestionar hasta dos ejes con alta precisión.
¿Cómo se alimenta este módulo?
El módulo obtiene su energía operativa directamente del backplane del PLC, consumiendo aproximadamente 450 mA a 5V DC.
