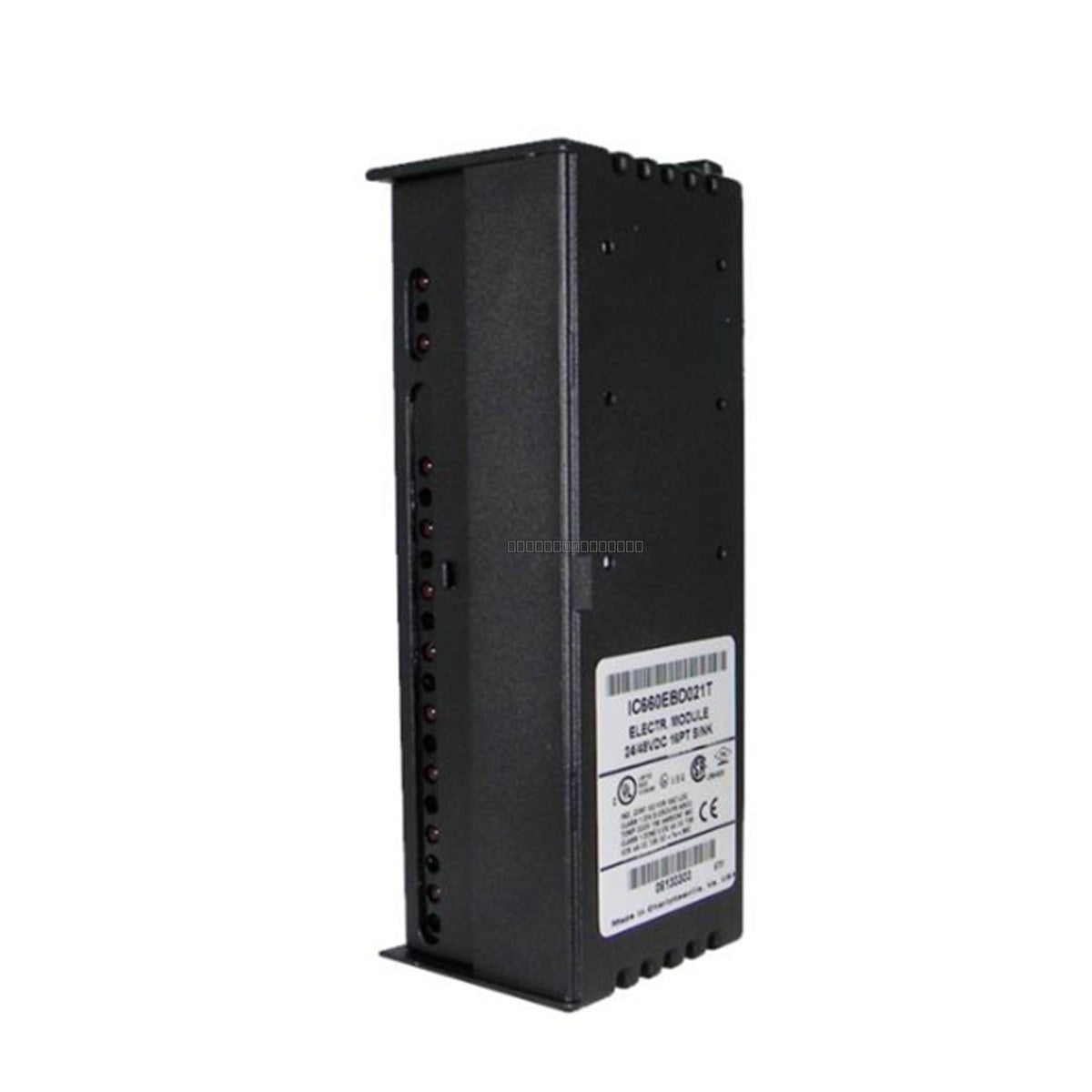

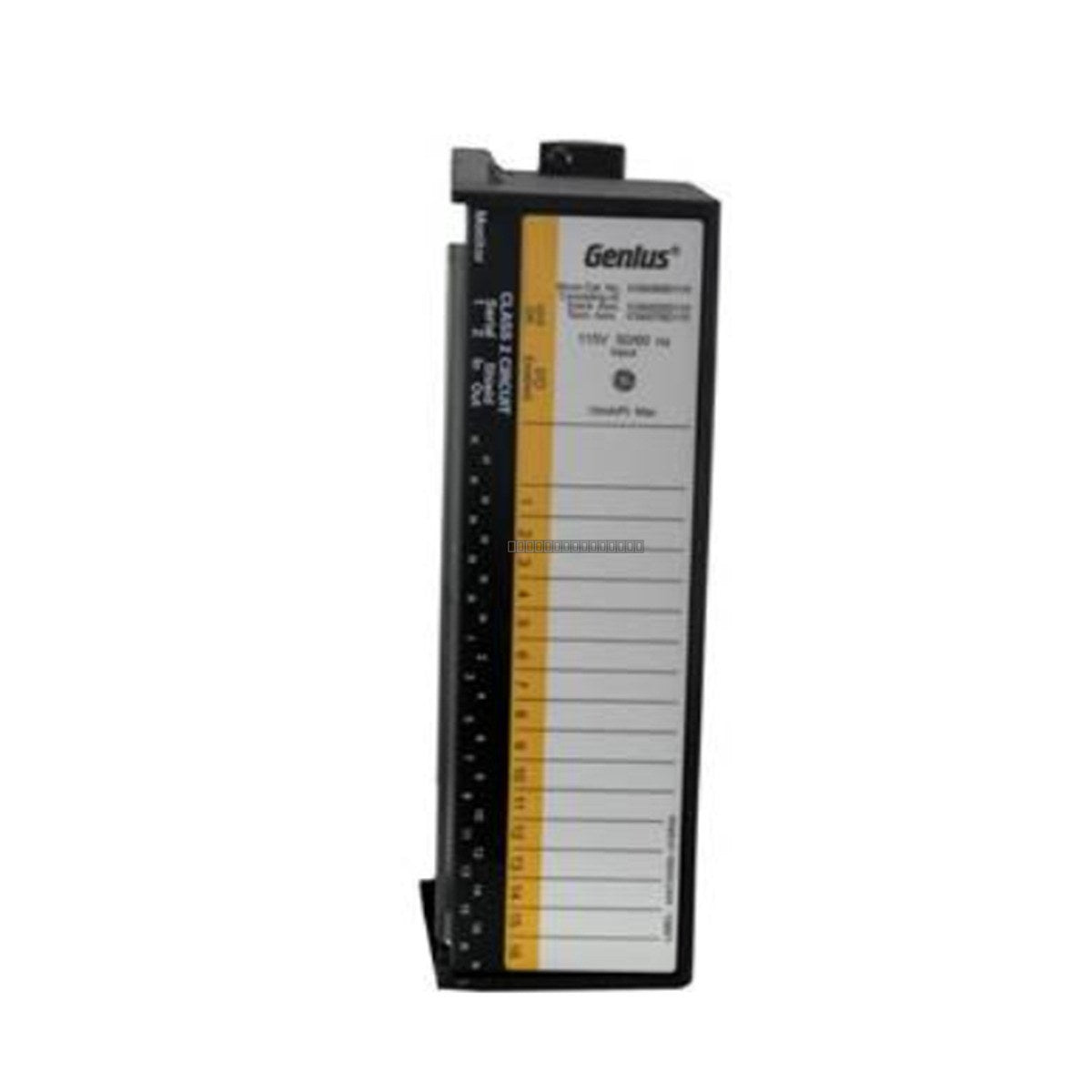

Módulo de E/S Genius Block IC660EBD021 de General Electric

Descripción

El General Electric IC660EBD021 es un módulo de E/S Genius Block de alto rendimiento diseñado para sistemas de control de automatización industrial. Como parte de la serie GE Genius I/O, este ensamblaje electrónico proporciona procesamiento de señales confiable y capacidades de control distribuido. Está diseñado para admitir operaciones de entrada y salida discretas, facilitando la comunicación fluida entre los dispositivos de campo y el controlador principal.

Características

• Dieciséis (16) entradas discretas configurables para un monitoreo de señal versátil.
• Admite un amplio rango de voltaje de entrada nominal de 24 VCC a 48 VCC (rango de operación de 18-56 VCC).
• LEDs individuales de circuito del lado de la carga para monitoreo de estado en tiempo real y diagnósticos.
• Aislamiento robusto de bloque a bloque de 1500 V para proteger la electrónica de control sensible.
• Manejo de energía de alta eficiencia con un tiempo de caída de la fuente de alimentación de 10 microsegundos.

Aplicaciones

Este módulo es ampliamente utilizado en entornos industriales que requieren E/S distribuidas, incluyendo líneas de ensamblaje de fabricación, sistemas de control de procesos y equipos de manejo de materiales. Su capacidad para manejar 2 amperios por circuito lo hace adecuado para accionar varios actuadores, válvulas solenoides e interfaces de relé dentro de una red Genius I/O.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que el sistema de control esté apagado antes de instalar o quitar el módulo del bus de E/S.
• Monte el módulo en un ambiente limpio y seco con ventilación adecuada para mantener las temperaturas de operación dentro del rango de 0 a 60 °C.
• Utilice cableado blindado para las señales de E/S para minimizar la interferencia electromagnética (EMI) en entornos industriales con mucho ruido.
• Verifique que todas las conexiones de cableado estén seguras y sigan los códigos eléctricos locales para la distribución de energía CC.
• Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para evitar daños a los componentes internos.

Preguntas Frecuentes

¿Cuál es la función principal del IC660EBD021?

El IC660EBD021 es un módulo Genius Block I/O utilizado para interconectar dispositivos de campo discretos con una red GE Genius I/O, proporcionando 16 entradas configurables y capacidades de conmutación de salida.

¿Cuál es la corriente máxima de salida para este módulo?

El módulo admite una corriente de salida en estado estable de 2 amperios por circuito, con una capacidad total de corriente de salida de bloque de 15 amperios a una temperatura ambiente de 35 °C.
