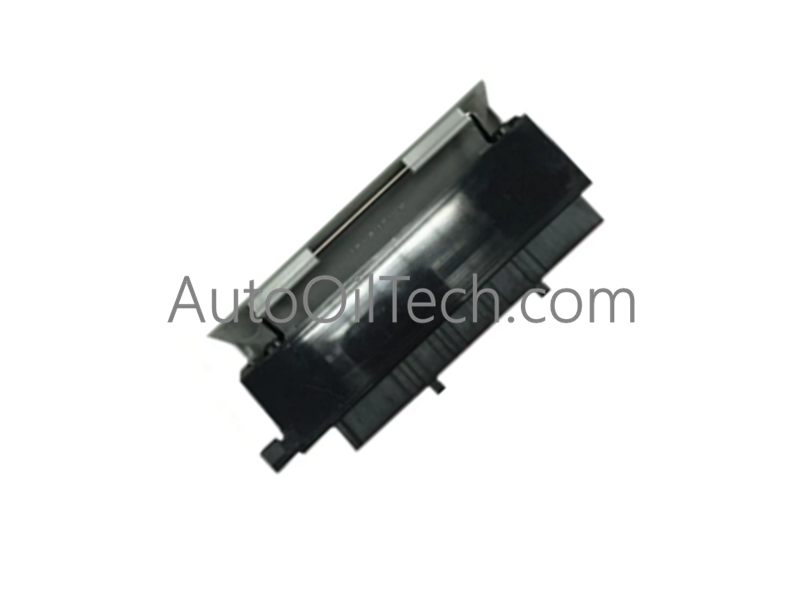

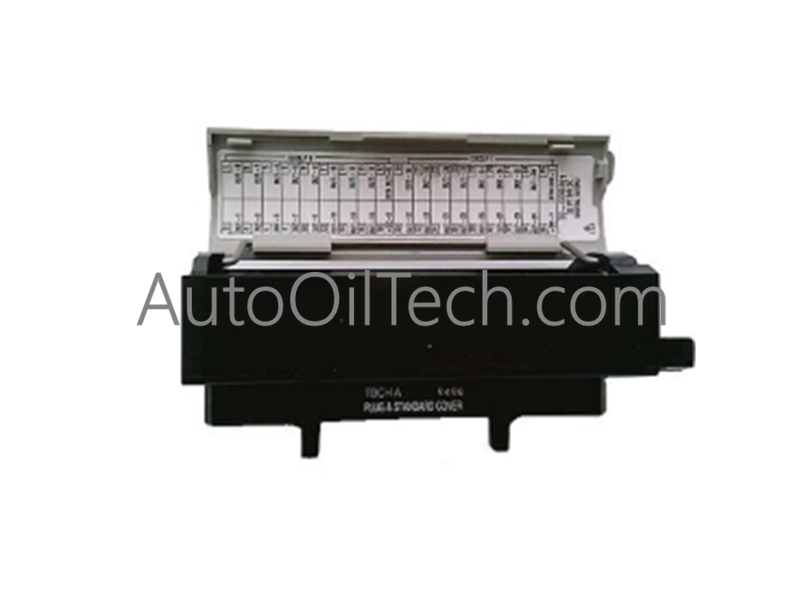

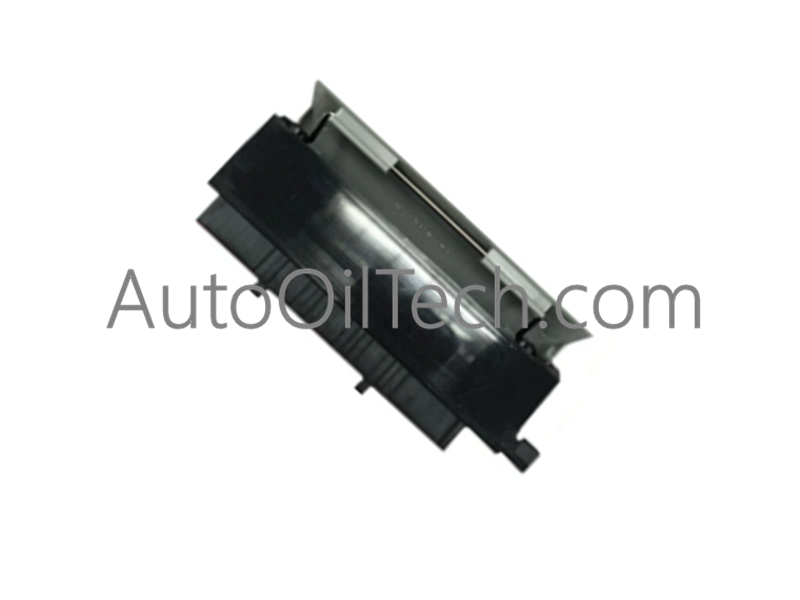

El Honeywell TBCH, también catalogado como el bloque de terminales de 36 pines TBCH, funciona como un componente de hardware dedicado para la terminación del cableado de campo y la ejecución del enrutamiento de señales dentro de las plataformas de automatización de procesos de Honeywell.
Especificaciones de Hardware
Parámetro
Especificación
Modelo
TBCH
Marca
Honeywell
Origen
EE. UU.
Peso
0,10 kg (0,22 libras)
Dimensiones
Huella estándar del bloque de terminales del módulo de E/S
Temperatura de funcionamiento
-40 a +70 grados C
Consumo de energía
Interfaz de cableado pasiva (0 vatios)
Recuento de pines de terminal
36 posiciones
Rango de tamaño de cable
1 cable de 16-22 AWG (0,64-1,30 mm)
Material
Carcasa de plástico de alta calidad, resistente al fuego
Tipo de conexión
Interfaz de terminal de abrazadera de tornillo de compresión
Aislamiento de Canal a Canal y Rendimiento de la Interfaz de Señal
Diseñado para cableado de E/S de alta densidad, el bloque de terminales TBCH enruta hasta 36 canales discretos de señal y sensor directamente a los backplanes de los módulos de proceso. La carcasa resistente al fuego proporciona aislamiento físico de canal a canal, evitando la diafonía de la señal y los cortocircuitos al terminar transmisores HART de 4-20 mA o circuitos lógicos de CC de bajo voltaje. Los terminales de abrazadera de tornillo admiten tamaños de cable que van de 16 a 22 AWG, manteniendo una baja resistencia de contacto en instalaciones de paneles de control de alta vibración.
Preguntas Frecuentes
P: ¿Qué especificaciones de calibre de cable son compatibles con los terminales de compresión en el TBCH?
R: El bloque de terminales TBCH admite cableado de campo de un solo conductor que va de 16 a 22 AWG (0,64 mm a 1,30 mm de diámetro).
P: ¿Cómo contribuye el TBCH al aislamiento de canales en las conexiones de E/S de campo?
R: Las barreras de plástico de alta dieléctrica y resistentes al fuego entre terminales adyacentes evitan el contacto físico y mantienen el aislamiento de canal a canal bajo las tensiones de trabajo máximas.
Pautas de Instalación en Campo
Verifique que todas las alimentaciones de energía de campo y la energía del backplane del sistema estén completamente aisladas antes de cablear el bloque TBCH.
Pele el aislamiento del conductor de campo de 6 a 8 mm, teniendo cuidado de no mellar o mellarse el núcleo del cable de cobre.
Inserte cada conductor (16-22 AWG) completamente en la posición de terminal designada y apriete el tornillo del terminal a 0,5 Nm.
Enrute los cables individuales a través de los conductos de cableado del gabinete para evitar tensiones físicas en el conjunto del cabezal de 36 pines.
Fije los blindajes de los cables de campo a la barra de tierra del gabinete en un solo punto de conexión a tierra antes de enchufar el conjunto TBCH en la base del módulo activo.
