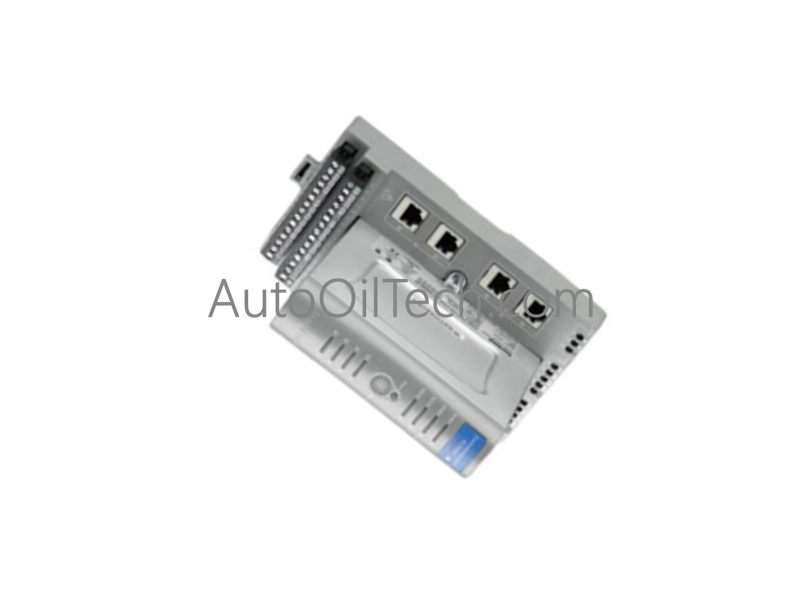

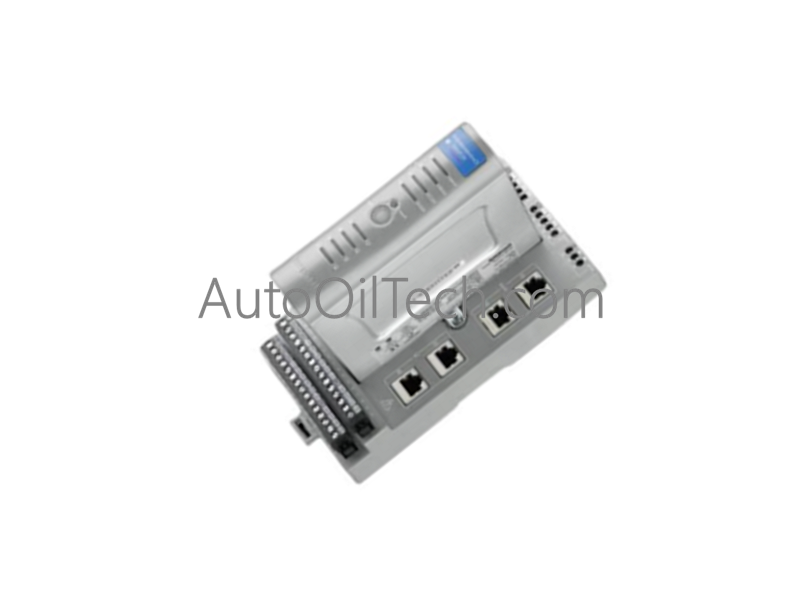

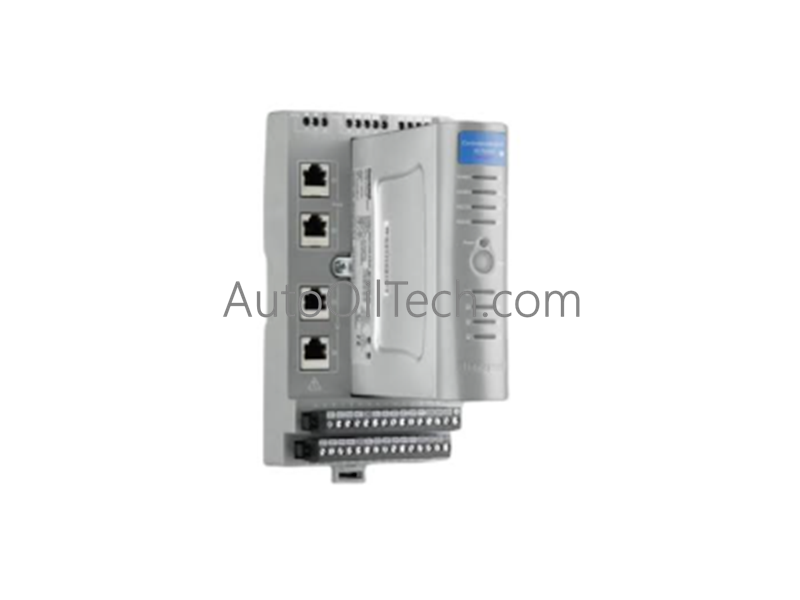

Controlador RTU de la serie Honeywell SC-UCMX01 51307198-175

Configurado para procesamiento de alta densidad y seguimiento de telemetría remota dentro de redes de control de supervisión, el Honeywell SC-UCMX01 51307198-175 (Módulo controlador SC-UCMX01) proporciona ejecución física/eléctrica directa. Este procesador de hardware funciona como una unidad de tiempo real (RTU) dedicada, traduciendo bucles de entrada de corriente lineal en paquetes de datos sincronizados para su transmisión ascendente a través de líneas de comunicación SCADA estándar.

Especificaciones de hardware

Control de procesos y métricas DCS

• Aislamiento de canal a canal y distribución de potencia de bucle: El módulo cuenta con una trayectoria de fuente de alimentación auxiliar integrada y galvánicamente aislada que suministra 24 VDC a hasta 25 mA. Esta estructura de circuito localizada suministra potenciales de excitación estables directamente a transmisores externos alimentados por bucle, manteniendo parámetros de aislamiento rígidos de canal a canal para evitar que los desajustes de tierra de campo corrompan las pistas de digitalización lineal internas de 0-25 mA.
• Protocolo de bucle HART de 4-20 mA y coexistencia de bucle de corriente: La interfaz analógica incorpora redes de filtrado RC de paso bajo pasivo en cada interfaz de bucle de corriente. Mientras rastrea las frecuencias portadoras estándar de 4-20 mA a través de una configuración de bucle máximo de 500 ohmios, estos bloques de amortiguación atenúan el ruido de línea de alta frecuencia y los potenciales de pico, al tiempo que evitan que las ondas de señalización digital HART superpuestas distorsionen la trayectoria de conversión analógica-digital lineal subyacente.

Preguntas frecuentes

P: ¿Cómo maneja el SC-UCMX01 las corrientes de entrada que exceden el rango de operación estándar de 4-20 mA?

R: La lógica de seguimiento de hardware del módulo presenta un rango de entrada lineal extendido de hasta 25 mA. Si un transmisor de campo lleva la corriente del bucle más allá de la marca nominal de 20 mA debido a condiciones de sobre-rango del proceso, el convertidor analógico-digital interno escala la señal linealmente hasta 25 mA antes de registrar una bandera de falla del sistema por sobre-escala.

P: ¿Se requiere hardware de resistencia de caída externa para convertir la señal de corriente entrante de 0-25 mA?

R: No. El SC-UCMX01 cuenta con resistencias de detección de corriente internas, de precisión ajustada, unidas de fábrica a la capa de traza. El circuito de entrada rastrea directamente la caída de voltaje a través de estos componentes integrados, eliminando la necesidad de instalar resistencias de derivación paralelas externas a través de los bloques de terminales de campo.

Pautas de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Encaje la base del módulo controlador integrado directamente en una línea de seguimiento de carril DIN estándar con toma de tierra. Coloque el conjunto verticalmente para permitir que las corrientes de aire térmico internas suban libremente a través de las ranuras de la carcasa de plástico, manteniendo un espacio libre de 50 mm por encima y por debajo de la carcasa para evitar la acumulación térmica cerca de la electrónica de potencia.
• Separación de conductores, restricciones de cableado y puesta a tierra del blindaje: Encamine todos los bucles de corriente de 0-25 mA de bajo voltaje y los troncales de comunicación dentro de conductos de panel de bajo potencial dedicados, separados de las pistas de distribución de CA de alto voltaje o las líneas de control de motor. Conecte todas las trenzas de blindaje de cables externos directamente a la barra colectora de tierra de cobre central del gabinete para conectar a tierra los campos de ruido electromagnético de alta frecuencia errantes.
