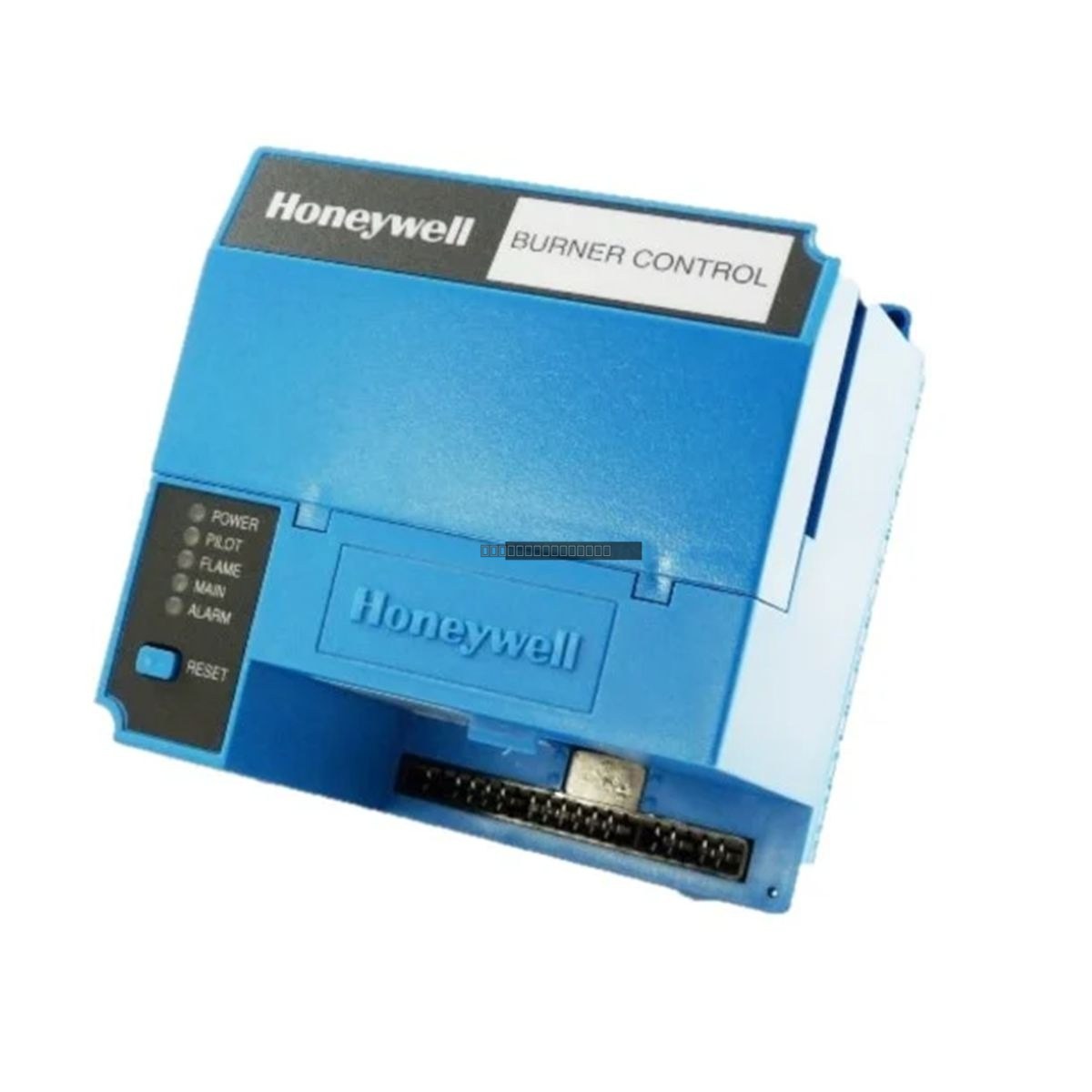

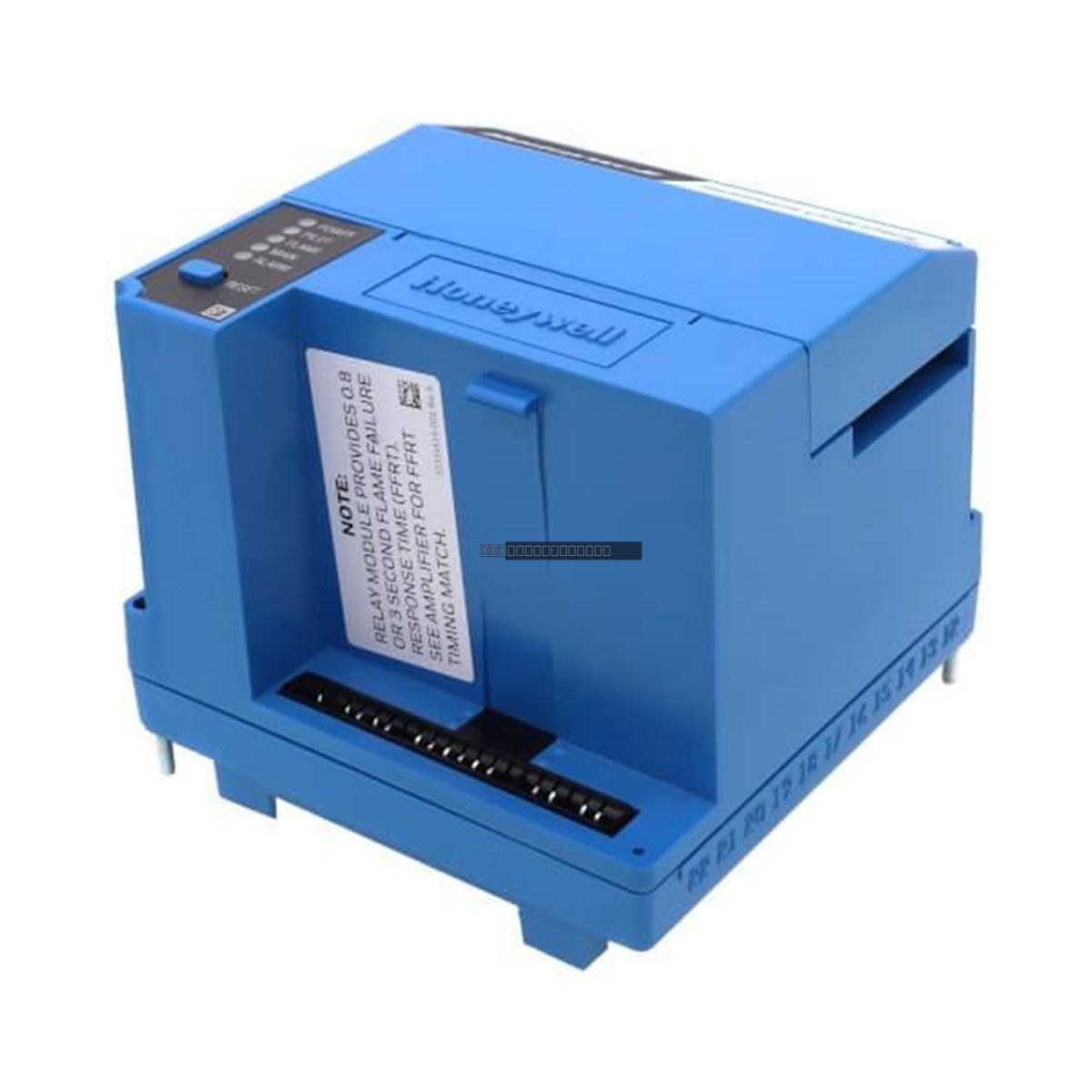

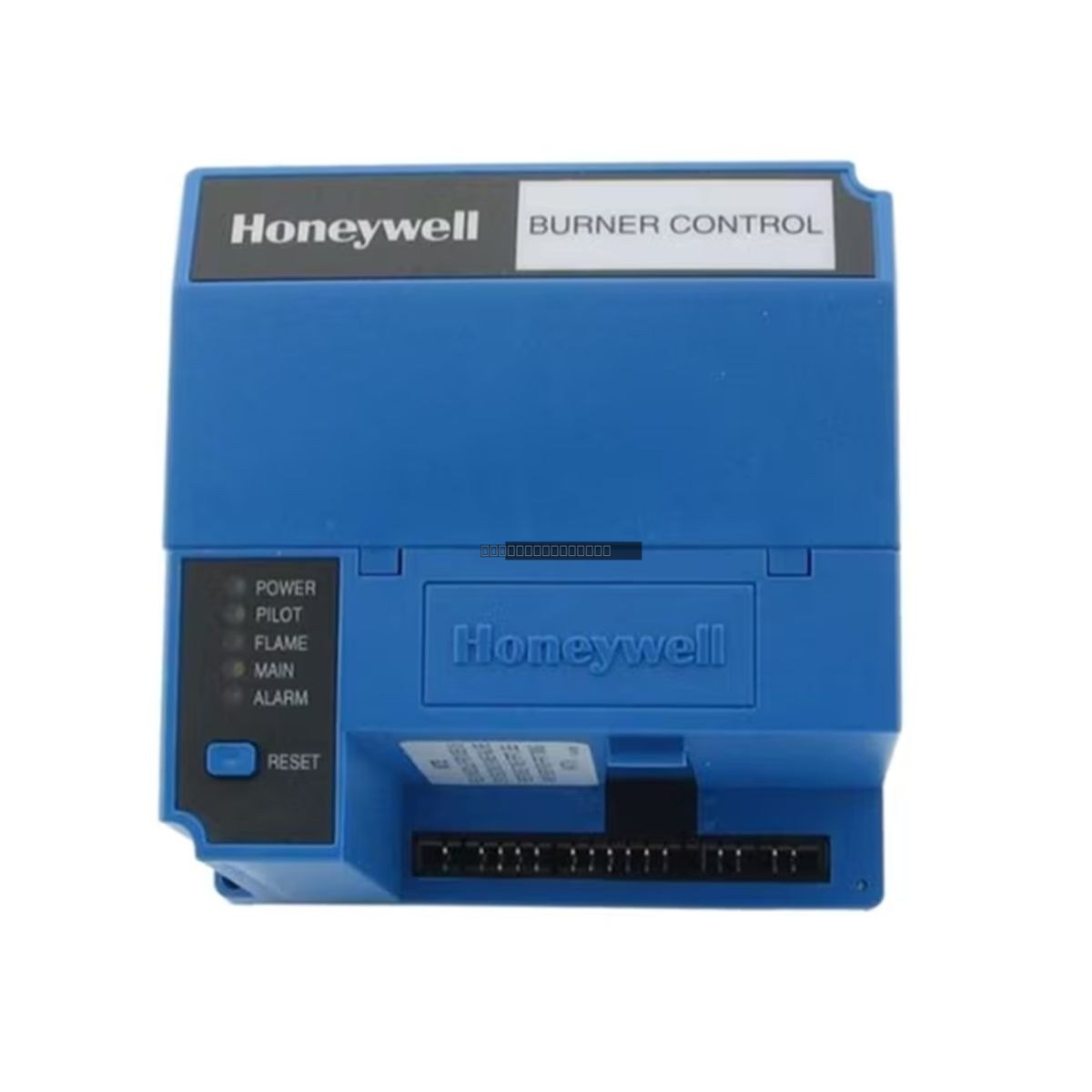

Módulo de relé de control de quemador Honeywell RM7897C1000

El Honeywell RM7897C1000 es un controlador de seguridad de combustión basado en relés de la Serie 7800, diseñado para una gestión precisa del quemador en aplicaciones industriales. Este módulo proporciona secuenciación de encendido, supervisión de llama y monitoreo de enclavamiento confiables, asegurando una operación segura para sistemas de calderas, hornos de proceso y unidades de generación de energía.

Características

• Control integrado de purga del quemador y secuenciación de encendido.
• Tiempo de establecimiento de llama piloto configurable (ventanas seleccionables de 4 o 10 segundos).
• Actuación retardada de la válvula de combustible principal para mayor seguridad.
• Arquitectura robusta basada en relés diseñada para la estabilidad en entornos industriales con alta EMI.
• Soporte para mapeo de entrada de enclavamiento configurable para interactuar con dispositivos de seguridad externos.
• Lógica de control de preencendido para validar las condiciones de seguridad antes de la introducción de combustible.

Aplicaciones

Este módulo se utiliza ampliamente en la gestión de combustión industrial, incluyendo:

• Sistemas de calderas comerciales e industriales.
• Calentadores de proceso de refinería y petroquímicos.
• Unidades de gestión de quemadores para generación de energía.
• Sistemas de encendido y monitoreo de llama para hornos industriales.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo del chasis.
• El módulo debe instalarse en un chasis de control de quemador compatible con la Serie 7800.
• Verifique que todos los enclavamientos externos y detectores de llama estén cableados correctamente al plano posterior del sistema de acuerdo con el diagrama de aplicación del quemador específico.
• Mantenga una conexión a tierra adecuada del chasis para evitar interferencias de ruido eléctrico.
• Asegúrese de que el entorno operativo se mantenga dentro del rango de temperatura especificado de 0 a 60 °C para evitar la degradación del relé.
• Siga todos los códigos de seguridad locales y nacionales con respecto a la gestión de quemadores y la seguridad de la combustión.

Preguntas Frecuentes

¿Es programable el RM7897C1000?

No, el RM7897C1000 es un módulo de relés configurado de fábrica. No admite lógica de software programable en campo; sin embargo, ofrece temporización de hardware seleccionable y configuraciones de enclavamiento según lo definido por las especificaciones del modelo.

¿Cuál es la función principal del tiempo de establecimiento del piloto?

El tiempo de establecimiento del piloto define la duración que el controlador permite para que se pruebe la llama piloto antes de que se active la válvula de combustible principal. Este modelo permite una ventana de 4 o 10 segundos para adaptarse a diferentes características de encendido del quemador.
