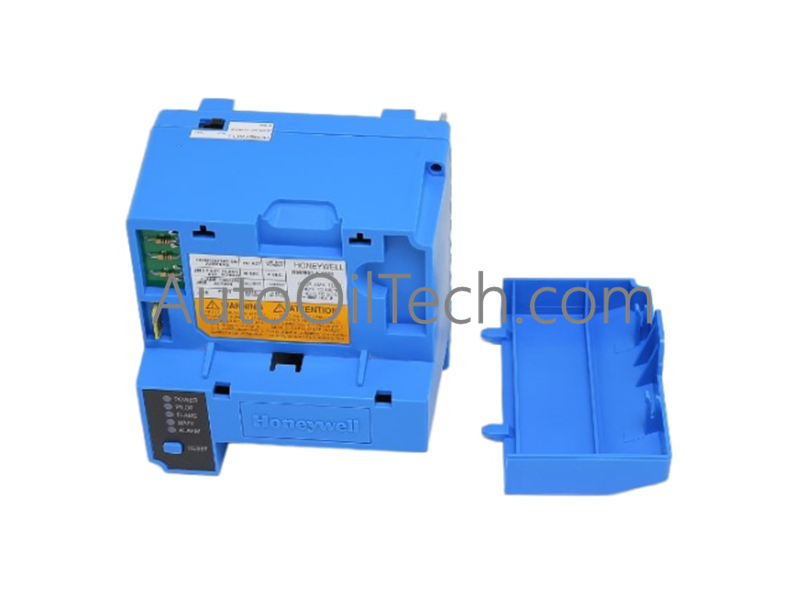

Control de quemador Honeywell RM7890A1056

La Honeywell RM7890A1056, también catalogada como la Unidad de Control de Quemador RM7890A1056, sirve como el Módulo de Relé primario RM7890 utilizado para ejecutar el control primario de seguridad de llama de encendido y apagado en plataformas de combustible de gas, petróleo, carbón o combinados de un solo quemador. Operando con una entrada de energía de 120 VAC, la unidad basada en microprocesador inicia secuencias de preignición, períodos fijos de establecimiento de llama piloto de 4 o 10 segundos, supervisión intermitente del piloto y lógica de verificación configurable del Sistema de Prueba de Válvulas (VPS).

Especificaciones de Hardware

Aislamiento de Canal a Canal e Integridad de Bucle

El módulo de relé RM7890A1056 utiliza principios de aislamiento interno de canal a canal para proteger los circuitos de detección de llama de microamperios del ruido eléctrico del plano posterior y los picos transitorios de alto voltaje. Al desacoplar las rutas de evaluación de la señal de llama de los relés de conmutación de voltaje de línea de 120 VCA primarios y las salidas de la válvula de combustible, el hardware evita que las corrientes de bucle a tierra y la diafonía del arco de encendido degraden la integridad de la señal de llama. Esta separación eléctrica de estado sólido mantiene una verificación precisa de la presencia de llama y una ejecución confiable del bloqueo de fallas durante toda la secuencia de operación del quemador.

Preguntas Frecuentes

P: ¿Qué función ejecuta la lógica integrada del Sistema de Prueba de Válvulas (VPS) durante el ciclo del quemador?

R: La lógica VPS programable verifica la estanqueidad de las válvulas de combustible de cierre de seguridad automático antes del arranque o después del apagado del quemador. Al evaluar las entradas del presostato entre los asientos de la válvula, el módulo detecta las fugas de gas a tiempo para evitar la acumulación de combustible sin quemar antes del encendido.

P: ¿Se puede montar el RM7890A1056 directamente en la pared de un gabinete sin una subbase?

R: No, el módulo requiere una subbase de cableado estándar de la Serie 7800 de Honeywell. Los conectores traseros de cuchilla del módulo de relé se acoplan directamente a los terminales de la subbase, proporcionando un anclaje mecánico sólido y un aislamiento físico seguro entre las conexiones de alimentación de 120 VCA y las líneas de señal de campo.

Pautas de Instalación en Campo

• Monte la subbase de cableado de la Serie 7800 de forma segura en una superficie de panel rígida dentro del gabinete de control, verificando que la subbase esté completamente plana para evitar la desalineación de los pines del cabezal al insertar el módulo.
• Dirija el cableado de la señal del escáner de llama de bajo voltaje a través de conductos metálicos dedicados, separados de los cables de encendido de alto voltaje y las líneas de la válvula de combustible de 120 VCA para eliminar la diafonía inductiva.
• Conecte el cable de tierra del gabinete principal del sistema directamente al terminal de tierra de la subbase utilizando un solo puente de cobre de baja impedancia para evitar condiciones de tierra flotante.
• Apriete todos los tornillos de los terminales de la subbase según las especificaciones de torsión industriales estándar (8 a 10 in-lbs) para mantener un contacto eléctrico hermético en todos los circuitos de control activos.
