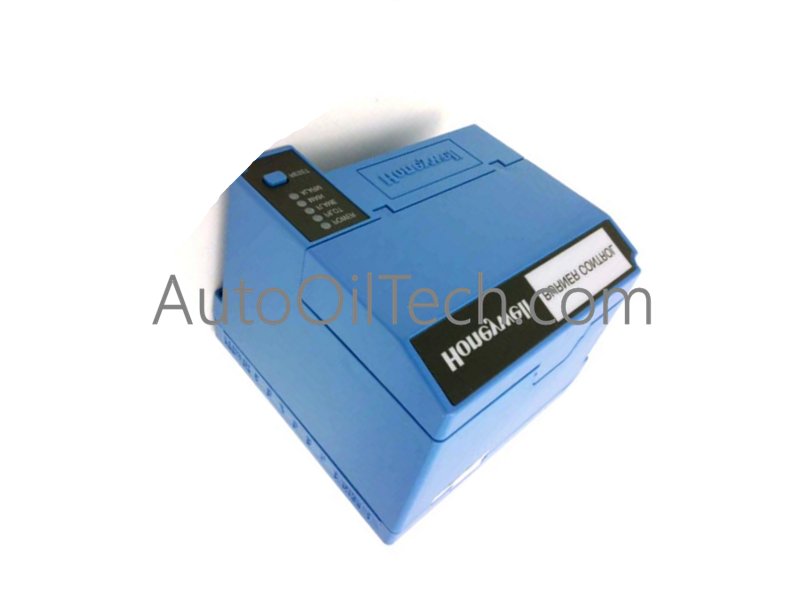

Módulo de relé Honeywell RM7890A1031

Configurado para la ejecución primaria de sistemas de seguridad de llama en sistemas de combustión industriales pesados, el Honeywell RM7890A1031 (Unidad de control de quemador RM7890) proporciona ejecución física/eléctrica directa. Opera como un módulo de relé basado en microprocesador que funciona con una fuente de alimentación de 120 V CA, 50/60 Hz, gestionando secuencias de piloto intermitente junto con la supervisión intermitente de la llama principal con un período fijo de establecimiento de la llama piloto de 30 segundos en los paneles de control de quemadores industriales.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canales

Dentro de las arquitecturas de procesos de planta integradas, los conjuntos de circuitos internos del RM7890A1031 aprovechan los principios de aislamiento de canal a canal para aislar las entradas sensibles del sensor de llama de microamperios de los transitorios de encendido de CA de alto voltaje y los bucles de tierra del plano posterior. El diseño de estado sólido desacopla las líneas de procesamiento de la señal de llama de los relés de conmutación principales de 120 V CA y los terminales de cableado de campo externos. Este estricto esquema de aislamiento eléctrico suprime el ruido inductivo de alta frecuencia, eliminando los cambios de corriente del bucle de tierra y asegurando un control de secuencia determinista, la validación de la señal de llama y la ejecución del bloqueo de seguridad de emergencia durante los ciclos de disparo activos.

Preguntas frecuentes

P: ¿Cómo funciona el período de establecimiento de la llama piloto de 30 segundos durante el arranque?

R: Tras el inicio de la secuencia y la validación exitosa de la purga previa/espera, el módulo energiza el transformador de encendido y el terminal de la válvula de combustible piloto. La lógica interna mantiene el encendido activo y la salida piloto durante un intervalo fijo de 30 segundos, durante el cual el amplificador de llama debe registrar una señal de llama continua para permitir la progresión a la energización de la válvula principal.

P: ¿Qué hardware de montaje se requiere para instalar el módulo de relé RM7890A1031?

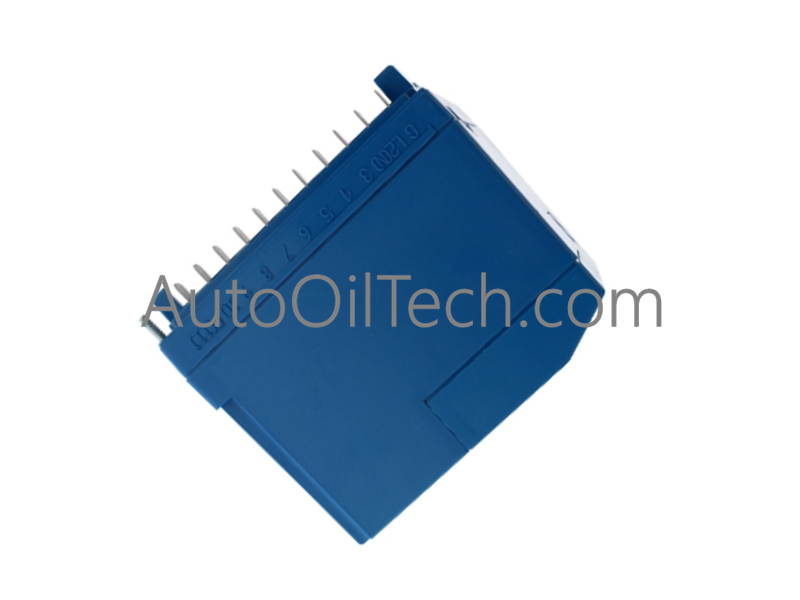

R: El módulo se inserta directamente en una subbase de cableado estándar de la serie 7800 de Honeywell. Los pines del conector eléctrico con llave en la parte posterior del módulo se interconectan con los terminales de la subbase, lo que proporciona una sólida retención mecánica y aislamiento entre los terminales de cableado de campo y los componentes internos de estado sólido.

Guías de instalación en campo

• Monte la subbase de cableado de la serie 7800 en un panel rígido y plano dentro del gabinete para evitar deformaciones en la carcasa o tensiones en los pines del cabezal del módulo al insertarlo.
• Dirija el cableado del escáner de llama de bajo voltaje a través de conductos metálicos dedicados con conexión a tierra, lejos de los cables del transformador de encendido de alto voltaje, para evitar interferencias electromagnéticas.
• Conecte el terminal de tierra de la subbase directamente a la barra de tierra del gabinete principal utilizando un solo cable de cobre de baja impedancia para evitar potenciales de tierra flotantes.
• Apriete todos los tornillos de los terminales de cableado de la subbase según los estándares industriales (8 a 10 in-lbs) para mantener un contacto eléctrico seguro y de baja resistencia en las líneas activas de 120 V CA.
