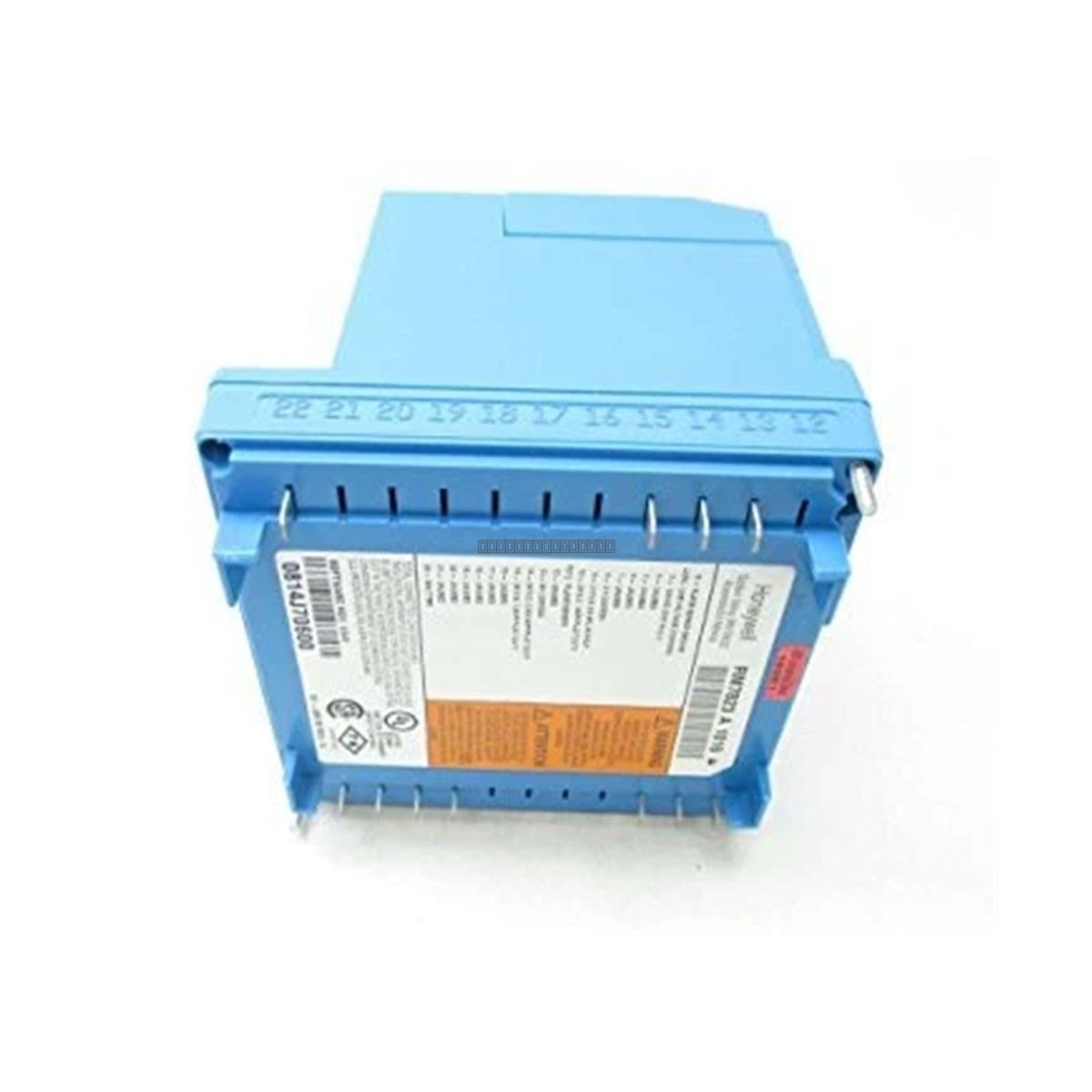

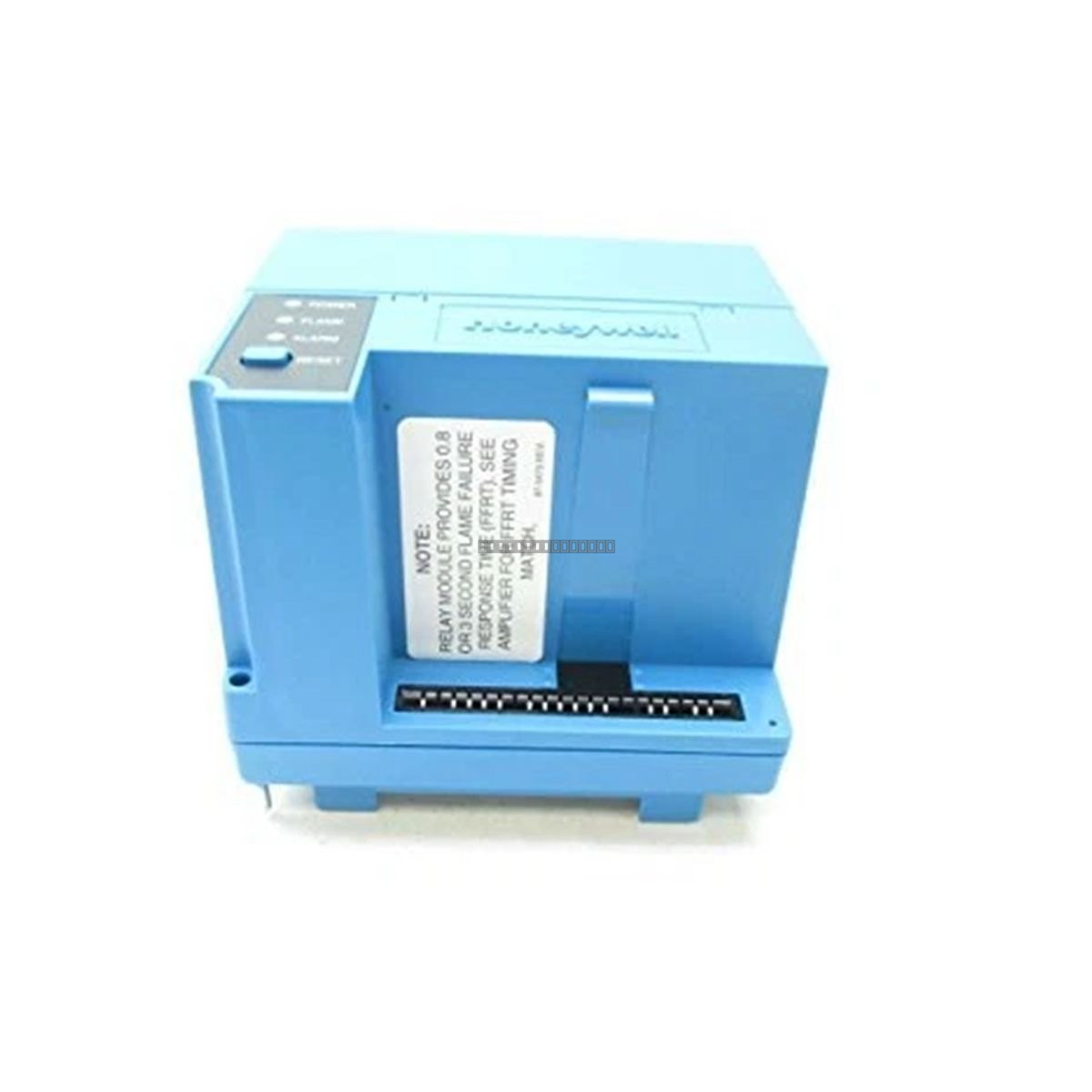

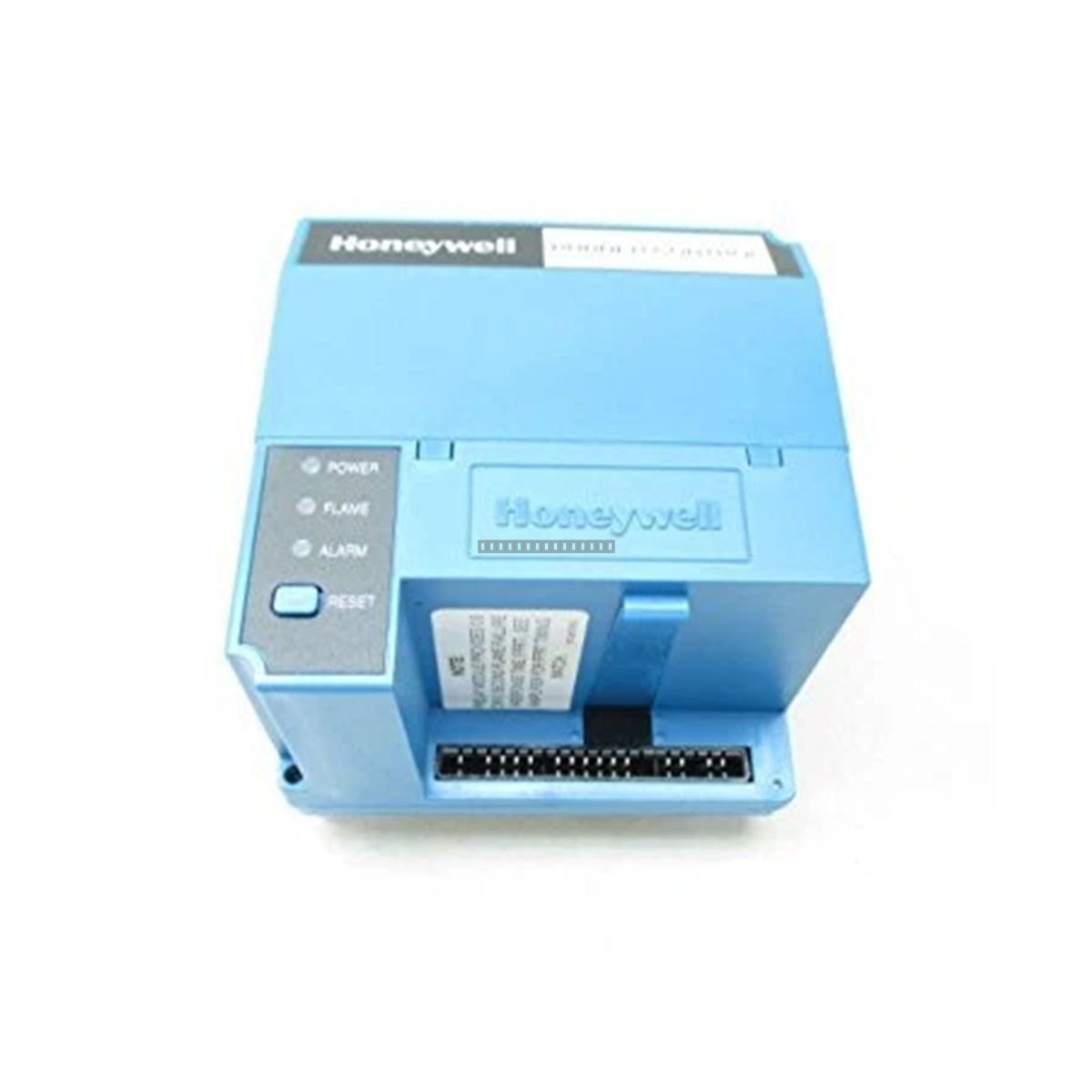

Módulo de relé de detección de llama RM7823A1016 de Honeywell

El Honeywell RM7823A1016 es un módulo de relé de seguridad de llama basado en microprocesador, diseñado para sistemas de gestión de quemadores industriales. Proporciona procesamiento de señal de llama crítico y control de salida de relé para calderas, hornos, calentadores de proceso y patines de control de combustión. Al evaluar continuamente las entradas del sensor de llama, el módulo asegura una operación segura del quemador e inicia el apagado inmediato en caso de falla de llama.

Características

• Motor de verificación de llama basado en microprocesador para un procesamiento de señal de alta fiabilidad.
• Compatible con sensores de llama UV e IR para un monitoreo versátil del quemador.
• Arquitectura de salida de relé determinista para el control seguro de la válvula de combustible y el enclavamiento de encendido.
• Lógica de discriminación basada en tiempo integrada para mitigar la detección de falsa llama por ruido eléctrico o luz transitoria.
• El diseño a prueba de fallos garantiza la transición a un estado de bloqueo al detectar fallas internas o la pérdida de la señal de llama.
• Arquitectura plug-in estándar de la serie RM7800 para una instalación y mantenimiento simplificados.

Aplicaciones

Este módulo está diseñado para su uso en entornos térmicos de alto riesgo, incluyendo plantas de generación de energía, refinerías de petróleo e instalaciones de procesamiento químico. Sirve como un componente central dentro de la arquitectura de gestión de quemadores de la serie RM7800 de Honeywell para mantener los estándares de seguridad en los bucles de control de combustión.

Especificaciones Técnicas

Guía de instalación

• Asegúrese de que el sistema de gestión del quemador esté completamente apagado antes de insertar o retirar el módulo de la base.
• Verifique que el módulo esté firmemente asentado en la base de la serie RM7800 para asegurar un contacto adecuado con el backplane.
• Mantenga una conexión a tierra adecuada del gabinete de control del quemador para minimizar la interferencia electromagnética (EMI) en las líneas de señal del sensor de llama.
• Encamine los cables de señal del sensor de llama por separado de las líneas de alimentación de alto voltaje para evitar la corrupción de la señal.
• Asegúrese de que el entorno de instalación se mantenga dentro del rango de temperatura especificado de 0 a 60 grados C para evitar la degradación térmica de los componentes internos.

Preguntas frecuentes

¿Cuál es la función principal del RM7823A1016?

El RM7823A1016 actúa como un relé de seguridad de llama que monitorea la presencia de llama a través de sensores conectados y controla los enclavamientos de seguridad del quemador, como válvulas de combustible y sistemas de encendido, para prevenir operaciones peligrosas.

¿Es compatible este módulo con los sistemas existentes de la serie RM7800?

Sí, el RM7823A1016 está diseñado para la plataforma de gestión de quemadores de la serie RM7800 de Honeywell y utiliza un montaje de base enchufable estándar para una fácil integración o reemplazo.

El módulo ejecuta una lógica de seguridad interna para activar un apagado inmediato y entra en un estado de bloqueo, que requiere un reinicio manual para restaurar la operación.
