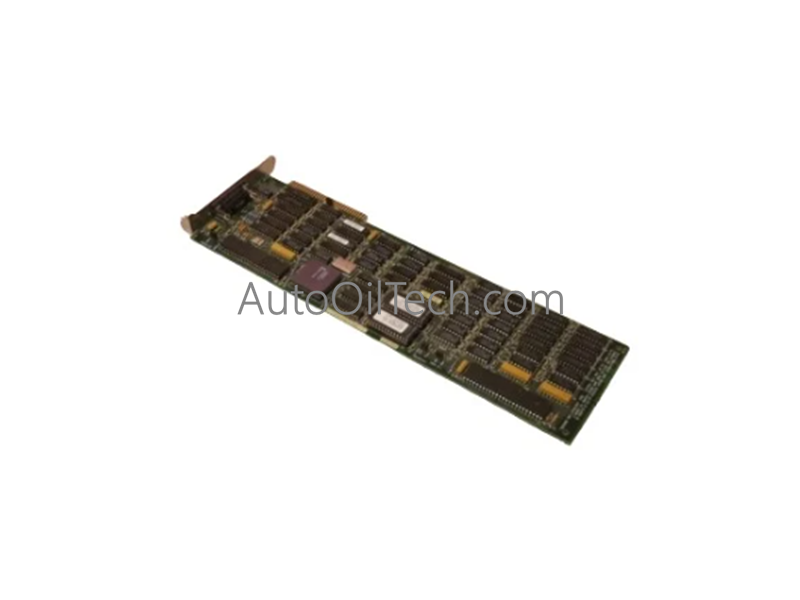

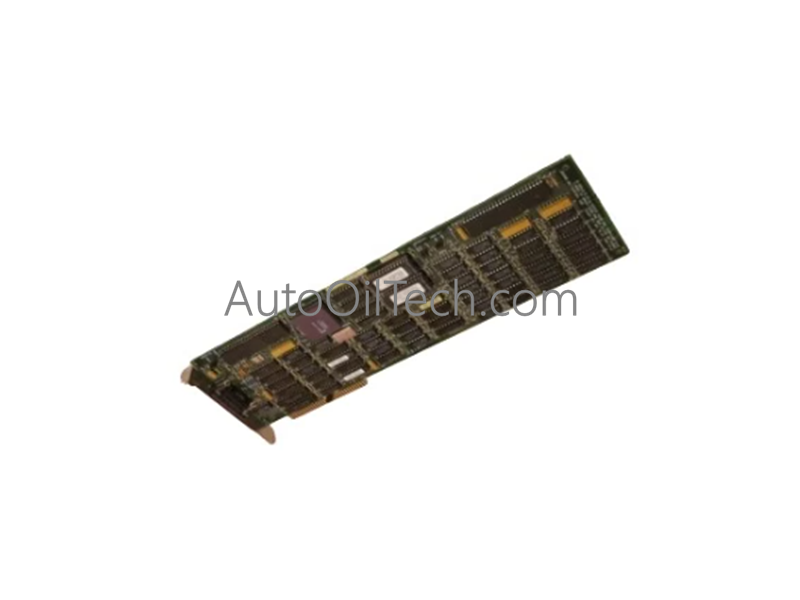

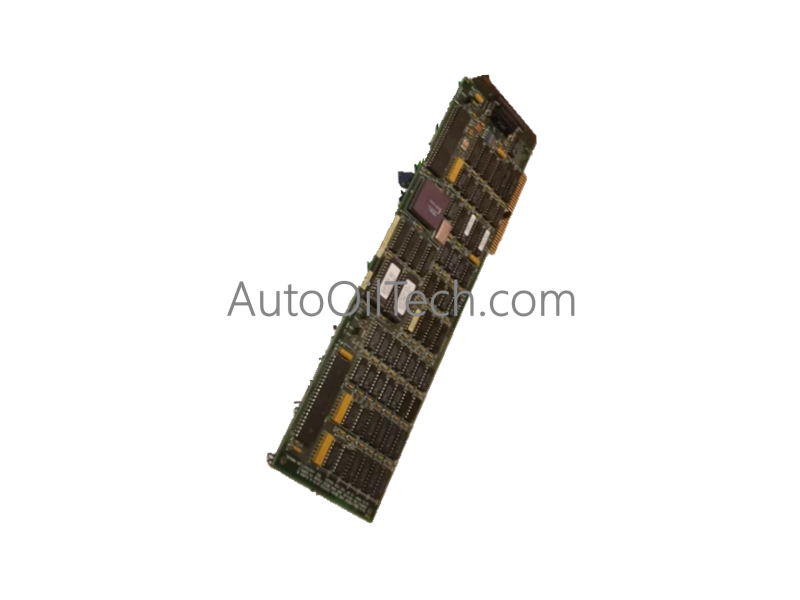

Placa de control de CPU de la serie PBA455971-002 de Honeywell

La Honeywell PBA455971-002, también catalogada como la tarjeta CPU/Control PBA455971-002, opera como un componente de hardware dedicado para el procesamiento localizado y la gestión de la interfaz Multibus a Ethernet dentro de las arquitecturas de control industrial heredadas de Honeywell. La tarjeta actúa como un manejador de nodo de red inteligente, traduciendo los comandos de comunicación internos del backplane Multibus en paquetes de datos LAN PC/AT sincronizados para la supervisión del host.

Especificaciones de hardware

Métricas de control de procesos y DCS

• Velocidad de comunicación del bus del backplane y matriz de procesamiento: La tarjeta de control utiliza lógica dedicada a bordo para arbitrar líneas de datos paralelas a través de la interfaz Multibus. Esta estructura garantiza altas velocidades de transferencia de datos entre los bloques de registro de la CPU local y los módulos de E/S periféricos, lo que permite un procesamiento determinista de mensajes sin crear retrasos en la comunicación en el bus del backplane compartido.
• Protocolo de bucle HART de 4-20 mA y coexistencia serial: Aunque ejecuta redes de enrutamiento de datos LAN PC/AT digitales de alta velocidad en lugar de bucles analógicos brutos, la tarjeta está diseñada con barreras de filtración de energía internas. Esta disposición evita que los armónicos de reloj de red de alta frecuencia induzcan campos de diafonía parásitos en las pistas de señalización del protocolo de bucle HART de 4-20 mA de bajo potencial adyacentes que pasan por las mismas bandejas de terminales.

Preguntas frecuentes

P: ¿La tarjeta PBA455971-002 admite la extracción directa en caliente bajo alimentación activa del backplane Multibus?

R: No. La arquitectura estándar Multibus I utilizada por esta tarjeta no incorpora perfiles de longitud de pines aislados ni búferes de contención de energía en vivo. Extraer o insertar el módulo mientras las vías de alimentación del chasis están energizadas puede causar arcos eléctricos, corrupción de las líneas de datos del backplane y daños permanentes a las puertas lógicas.

P: ¿Cómo se configura el protocolo de interfaz LAN en esta tarjeta para redes heredadas?

R: La configuración de la LAN PC/AT se basa en controladores de software tradicionales asignados a direcciones de puerto de E/S base específicas y líneas de interrupción de hardware (IRQs). Estos perfiles de comunicación se definen mediante puentes físicos o conjuntos de interruptores DIP a bordo que deben coincidir exactamente con los parámetros de configuración de la estación de trabajo supervisora.

Directrices de instalación en campo

• Alineación del chasis, restricciones de holgura y asiento mecánico: Alinee los conectores de borde de la tarjeta de circuito con las ranuras asignadas del bastidor de la tarjeta de seguimiento del backplane Multibus. Deslice el módulo directamente en los canales guía, aplicando una presión mecánica uniforme hasta que la tarjeta se asiente en los zócalos receptores hembra del backplane. Mantenga un límite de ventilación convectiva libre de 50 mm por encima y por debajo del bastidor de la tarjeta para permitir una disipación de calor sin obstáculos.
• Separación de conductores, restricciones de canalización y conexión a tierra del blindaje: Encamine los cables de red LAN dentro de conductos de panel de baja tensión separados, completamente aislados de las líneas principales de CA trifásicas pesadas o de los conductores de salida de accionamiento de frecuencia variable de alta frecuencia. Conecte todos los blindajes de cables externos directamente a la barra de conexión a tierra de cobre central del gabinete para evitar que el ruido electromagnético de alta frecuencia parásito induzca errores de paquetes en las líneas de datos de la red.
