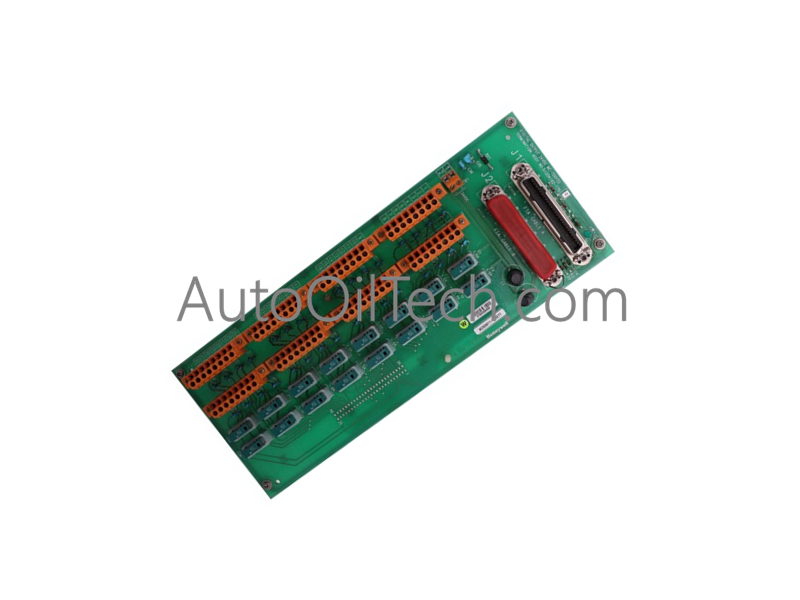

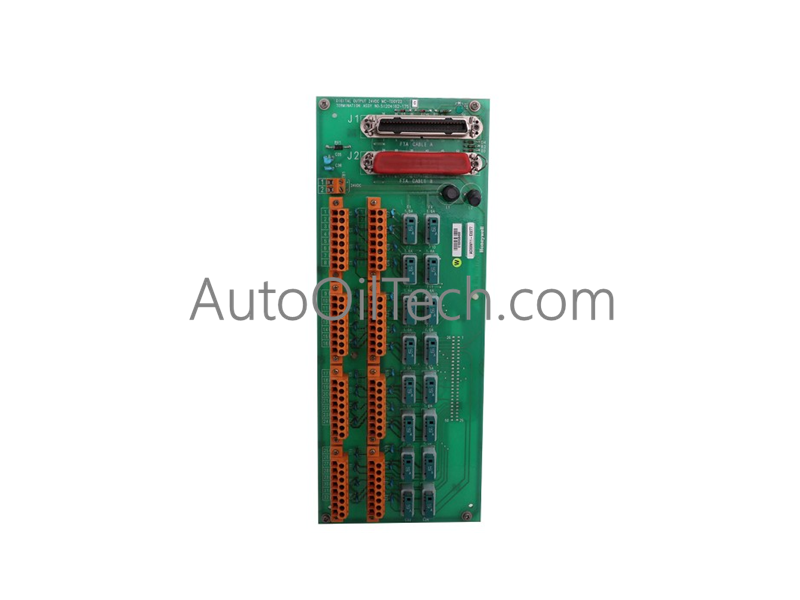

Módulo de interfaz del transmisor Honeywell MU-TSTX13

El Honeywell MU-TSTX13, también catalogado como el Módulo de Interfaz de Transmisor MU-TSTX13, funciona como un componente de hardware dedicado para un acondicionamiento y aislamiento de señal estables dentro de las plataformas Honeywell FSC. Configurado para manejar la telemetría del transmisor de campo, el hardware ejecuta el emparejamiento de señal de capa física y la supresión de ruido, ofreciendo una ejecución eléctrica directa y un tráfico de comunicación preciso entre la instrumentación de campo y los controladores de seguridad funcional a través de bucles de seguridad dedicados.

Desglose del sufijo y matriz del modelo

Especificaciones de hardware

Aislamiento de canal a canal y acondicionamiento galvánico de la señal

El módulo de interfaz MU-TSTX13 utiliza barreras de aislamiento de canal a canal incrustadas para separar los bucles de medición analógicos sensibles de los transitorios de alto voltaje y los cambios de potencial de tierra de la placa posterior. Al acondicionar cada línea de transmisor de campo entrante individualmente, el módulo elimina la circulación de corriente de bucle de tierra y evita la interferencia de diafonía entre canales adyacentes. Las capacidades integradas de compensación de unión fría (CJC) y el filtrado de bucle de precisión mantienen una precisión de telemetría de sub-milivoltios, asegurando una entrega de señal determinista a la plataforma Honeywell FSC incluso en entornos de planta eléctricamente hostiles.

Preguntas frecuentes

P: ¿El MU-TSTX13 requiere aisladores de bucle externos para las señales de campo?

R: No, el módulo integra circuitos internos de acondicionamiento de señal galvánica y aislamiento de canal a canal directamente en la placa de hardware, lo que permite la conexión directa del cableado del transmisor de campo sin barreras de aislamiento externas.

P: ¿Se puede extraer el MU-TSTX13 bajo tensión de la placa posterior del sistema en vivo?

R: Las pautas de mantenimiento del sistema exigen verificar el aislamiento de fallas de la placa posterior antes del reemplazo del módulo; sin embargo, los conectores de borde mecánicos del módulo están diseñados con una alineación de pines con tierra primero para permitir una inserción y extracción seguras sin perturbar las señales lógicas adyacentes en el bus FSC.

Pautas de instalación en campo

• Asegure el MU-TSTX13 en la ranura designada del bastidor FSC, asegurándose de que los pestillos de bloqueo superior e inferior del chasis encajen completamente para garantizar una alineación positiva de los pines del bus de la placa posterior.
• Dirija todos los cables de entrada del transmisor de campo a través de conductos metálicos con toma de tierra separados, manteniendo una distancia física mínima de 30 cm de las líneas de alimentación de CA de alto voltaje.
• Conecte los cables de drenaje de la pantalla del cable del instrumento directamente a la barra de tierra del gabinete principal del sistema (Tierra limpia) en un único punto de terminación para evitar bucles de tierra de la pantalla.
• Inspeccione todos los terminales de tornillo de campo para verificar la retención mecánica y asegúrese de que los cables conductores estén apretados a los límites industriales recomendados (0,5 a 0,6 Nm).
