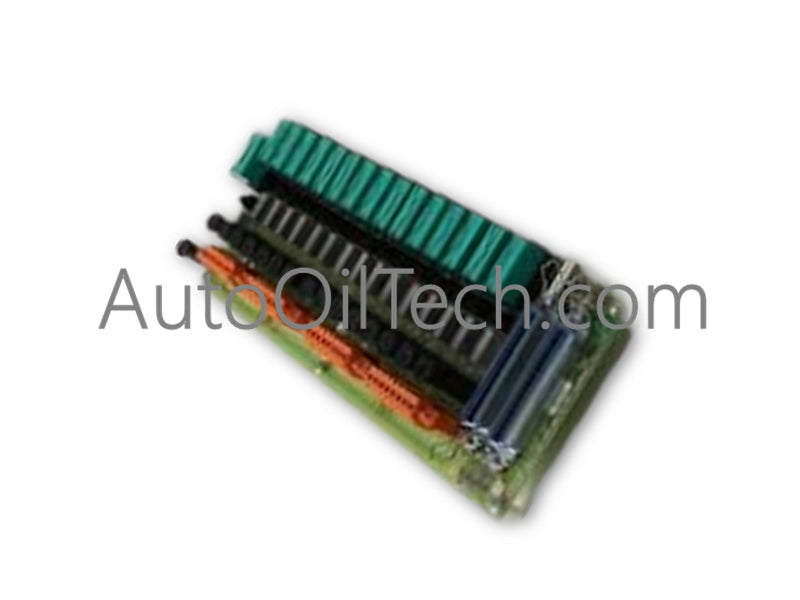

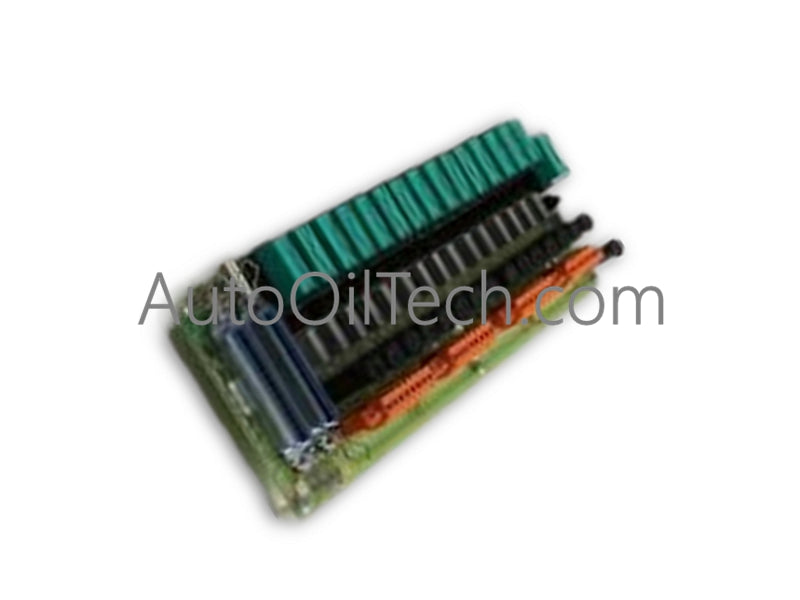

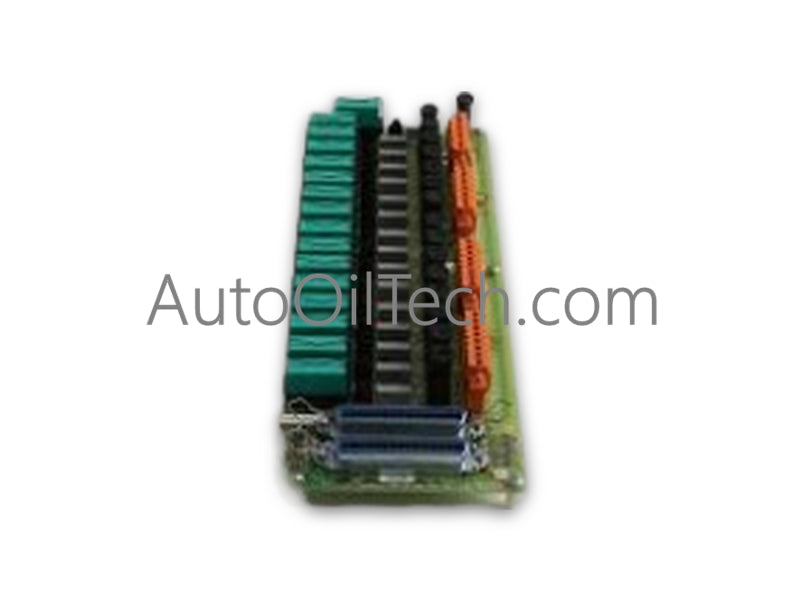

Módulo de salida digital Honeywell MU-TDOD52 51304423-200

Configurado para la conmutación discreta de señales y el accionamiento de actuadores en las plataformas Experion PKS, el Honeywell MU-TDOD52 51304423-200 (ensamblaje de terminación de campo de salida digital MU-TDOD52) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

• MU-TDOD52: Designación del modelo de hardware base para el ensamblaje de la placa de salida digital de 24 VCC de alta densidad para el Administrador de Procesos de Alto Rendimiento (HPM) / PM.
• 51304423-200: Número de pieza de revisión de fabricación específico de 10 dígitos que designa la disposición de la placa con 32 canales ópticamente aislados y protección contra sobretensiones integrada.

Especificaciones de hardware

Aislamiento canal a canal y comunicaciones de red de procesos

Diseñado para la conmutación de control de procesos, el MU-TDOD52 51304423-200 utiliza aislamiento óptico en los 32 canales de salida digital para desacoplar la lógica del sistema de las perturbaciones eléctricas del lado del campo. Las redes de supresión de sobretensiones internas absorben los picos de tensión inductiva generados por solenoides, relés y actuadores durante las transiciones de estado. Operando dentro de redes de campo de control discretas y HART de 4-20 mA, el módulo preserva la integridad de la señal del bus del plano posterior al eliminar los bucles de tierra y los transitorios de modo común entre la instrumentación de campo y los procesadores centrales.

Preguntas frecuentes

P: ¿Cómo protege el aislamiento óptico del MU-TDOD52 51304423-200 la lógica interna del plano posterior?

R: El aislamiento óptico separa galvánicamente los circuitos de accionamiento de salida de campo de 24 VCC del bus lógico de baja tensión, bloqueando que las sobretensiones de alto voltaje y los bucles de tierra del lado del campo entren en el rack de E/S.

P: ¿Qué indicadores visuales físicos están disponibles en la placa para la resolución de problemas de bucle en tiempo real?

R: La placa cuenta con indicadores LED individuales a nivel de canal que se iluminan para mostrar la ejecución de la lógica en tiempo real y la actividad del estado de salida para cada uno de los 32 canales.

Directrices de instalación en campo

1. Apague el plano posterior del archivo de tarjetas de E/S y aísle las fuentes de alimentación de campo externas de 24 VCC antes de instalar la tarjeta.
2. Alinee el conjunto de la placa con los rieles guía del archivo de tarjetas y empuje firmemente hasta que los conectores del plano posterior encajen completamente.
3. Conecte el cableado de salida de campo de 24 VCC a los bloques de terminales de tornillo dedicados, manteniendo los cables de carga inductiva separados de las líneas de señal analógicas sensibles.
4. Conecte el blindaje del cable a la barra de tierra de un solo punto del armario para optimizar el rendimiento de la supresión de sobretensiones.
5. Aplique alimentación de 24 VCC y supervise los LED de los canales durante la prueba inicial del bucle para confirmar los estados de conmutación lógica correctos.
