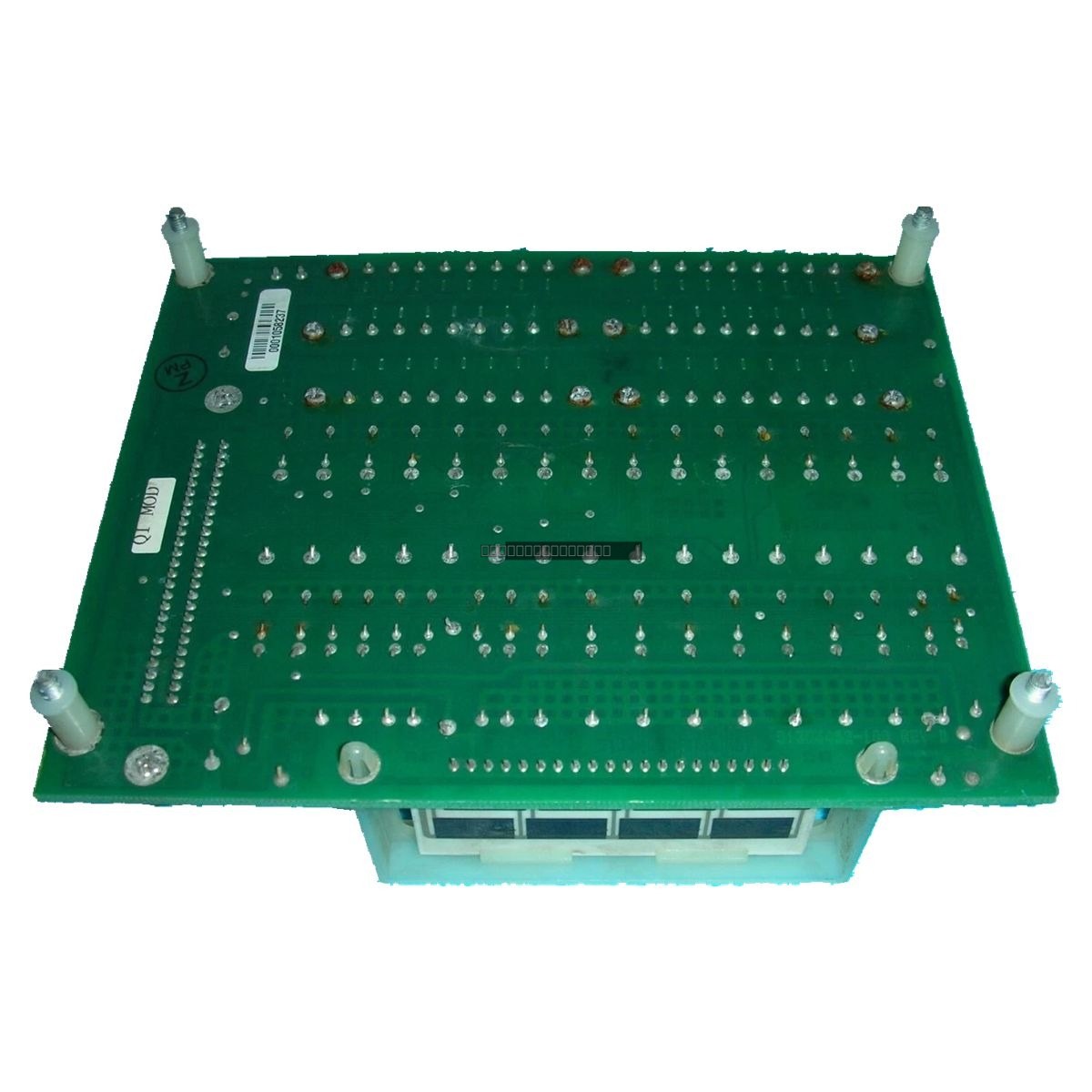

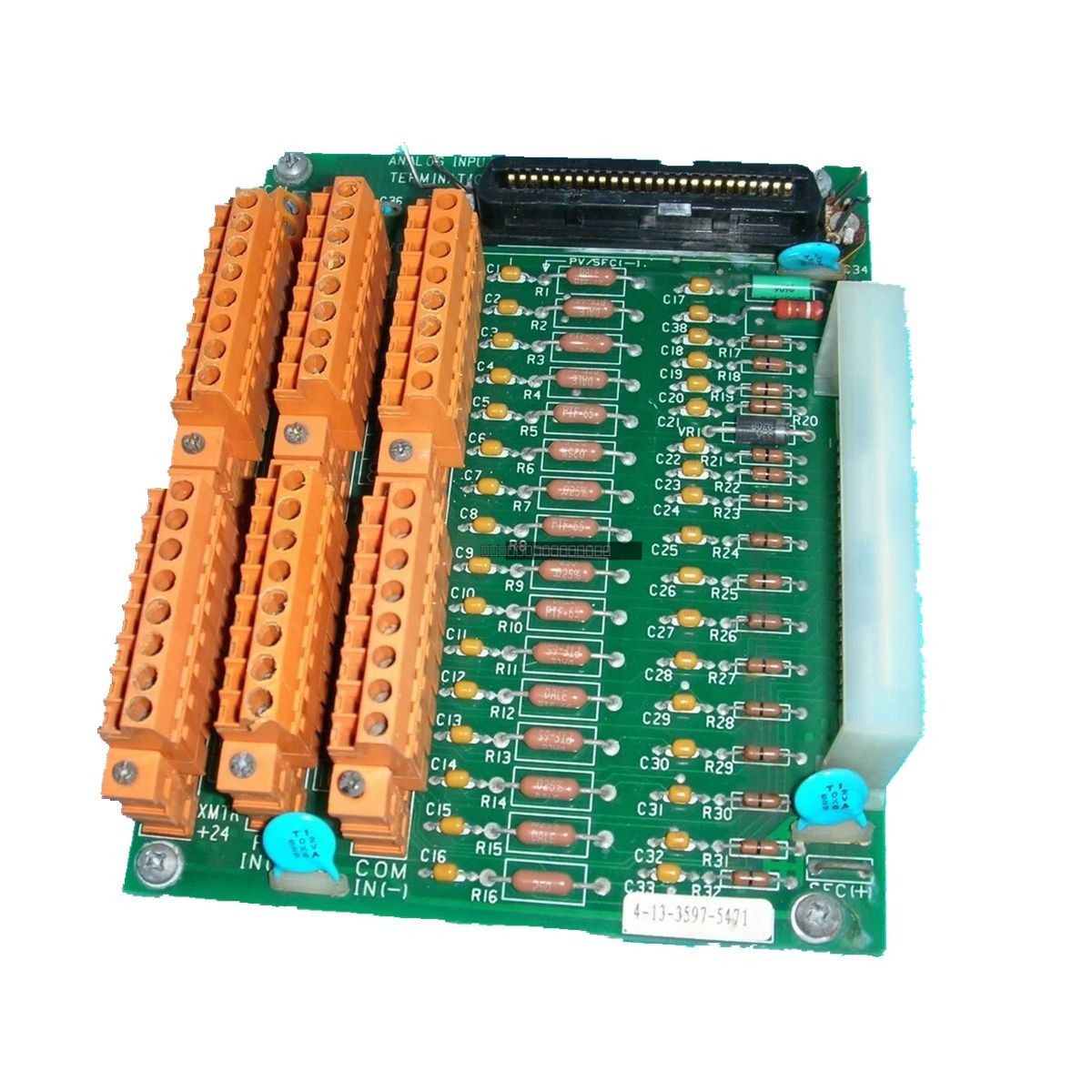

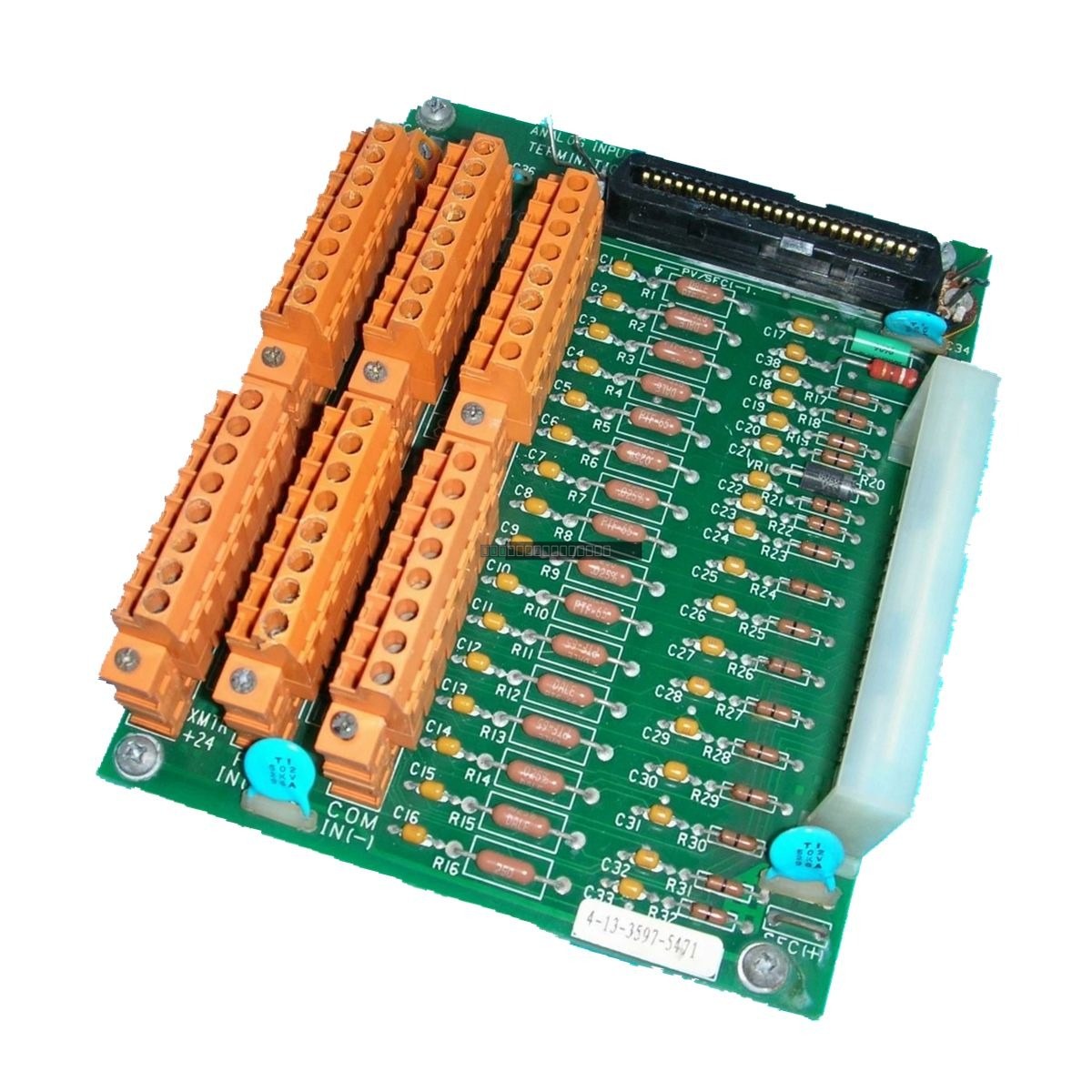

Módulo de Entrada Analógica de Alto Nivel Honeywell MU-TAIH53 (51309138-225)

Descripción

El Honeywell MU-TAIH53 (51309138-225) es un módulo de entrada analógica de alto nivel diseñado para su integración en los sistemas de control Honeywell Experion PKS y UCN. Este módulo sirve como una interfaz crítica para la instrumentación de campo, proporcionando 16 canales de entrada diferenciales capaces de procesar señales estándar industriales de voltaje y corriente. Diseñado para ofrecer fiabilidad en entornos industriales exigentes, garantiza la adquisición de datos de alta precisión para aplicaciones de monitorización de presión, caudal, nivel y temperatura.

Características

• 16 canales de entrada diferenciales aislados para una adquisición de señal robusta.
• Soporta rangos de señal estándar de 0-10 V y 4-20 mA.
• Alta precisión de medición de más/menos 0.1 por ciento de la escala completa.
• Aislamiento eléctrico de 1500 V entre las entradas de campo y la electrónica del sistema para mitigar bucles de tierra y transitorios.
• Soporta configuraciones de módulo redundantes para un control de procesos de alta disponibilidad.
• Acondicionamiento de señal integrado y conversión A/D para un rendimiento estable.
• Ensamblaje de terminal de tornillo tipo S para un cableado de campo simplificado.

Aplicaciones

El MU-TAIH53 se utiliza ampliamente en entornos de automatización de procesos, incluyendo refinerías de petróleo y gas, instalaciones de generación de energía y plantas de procesamiento químico. Es ideal para la interfaz con transmisores de campo que requieren una transmisión de señal de alta integridad en largas distancias.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que el sistema de control esté apagado antes de instalar o quitar el módulo.
• Monte el módulo en un ambiente limpio y seco dentro del rango de temperatura de funcionamiento especificado.
• Utilice cableado de par trenzado blindado para las entradas de campo para minimizar la interferencia electromagnética (EMI).
• Asegure una conexión a tierra adecuada del chasis del módulo al común del sistema para mantener la integridad del aislamiento.
• Verifique que las conexiones de los terminales estén seguras y apretadas para evitar la pérdida intermitente de la señal.
• Manipule con precauciones ESD estándar para evitar daños a la electrónica interna sensible.

Preguntas Frecuentes

¿Cuál es la función principal del MU-TAIH53?

El MU-TAIH53 actúa como un módulo de entrada analógica de alto nivel para los sistemas Honeywell Experion PKS y UCN, convirtiendo las señales analógicas de nivel de campo (voltaje/corriente) en datos digitales para el control de procesos.

¿Este módulo soporta redundancia?

Sí, el MU-TAIH53 está diseñado para soportar configuraciones redundantes donde dos módulos operan en paralelo para asegurar la adquisición continua de la señal en aplicaciones críticas.

¿Qué tipo de cableado utiliza este módulo?

Este módulo se configura como un Conjunto de Terminación de Campo (FTA) utilizando terminales de tornillo Tipo S, lo que permite la conexión directa del cableado del dispositivo de campo.
