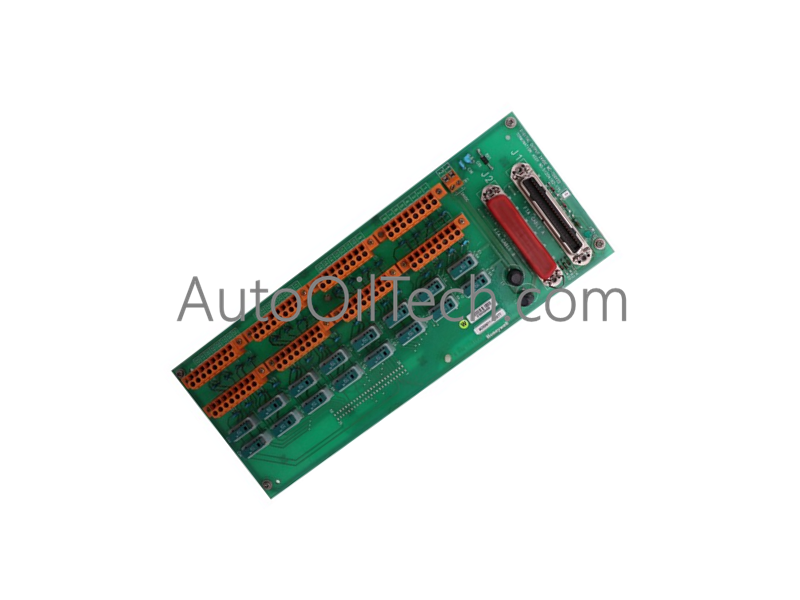

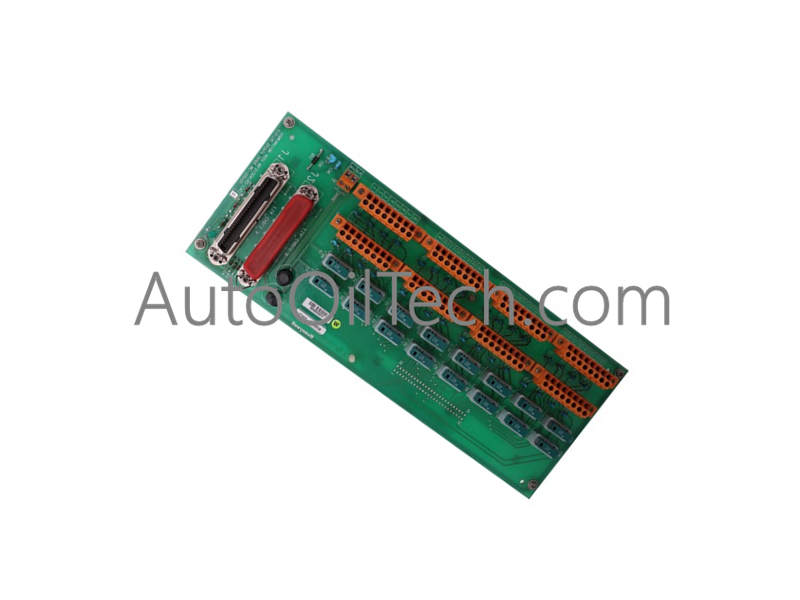

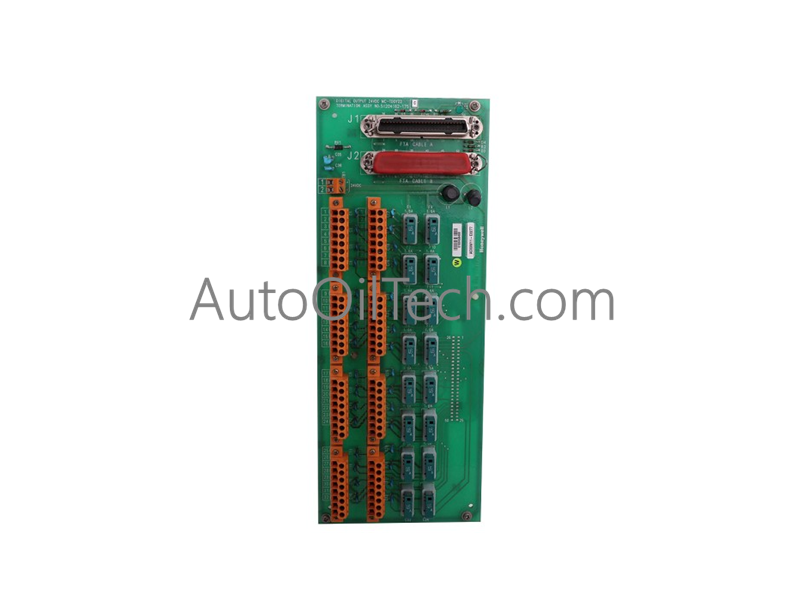

Módulo FTA STI de Entrada Analógica de Alto Nivel MU-TAIH52 de Honeywell

El Honeywell MU-TAIH52, también catalogado como MU-TAIH52 Conjunto de Terminación de Campo de Entrada Analógica de Alto Nivel/STI, opera como un componente de hardware dedicado para el acondicionamiento de señales de telemetría analógica de alta precisión y el enrutamiento de la Interfaz de Transmisor Inteligente dentro de las plataformas Honeywell Experion PKS. Acepta entradas de voltaje, corriente y frecuencia de rango múltiple a través de canales configurables, ejecutando conversiones analógicas a digitales de 16 bits y proporcionando un aislamiento galvánico de 2500 V entre los bucles de instrumentos de campo y la interfaz del procesador de E/S del host.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal a canal

El MU-TAIH52 incorpora vías de acondicionamiento de señal de alto rendimiento que imponen una barrera de aislamiento galvánico de 2500 V entre los bucles de telemetría del lado del campo y la lógica de la placa base del lado del sistema. Esta topología de aislamiento suprime el ruido de tierra de modo común, elimina posibles bucles de tierra y protege los procesadores del sistema de eventos transitorios de alto voltaje. Cuando se interconecta con transmisores HART de 4-20 mA o sensores de voltaje/frecuencia, los parámetros de los canales individuales se pueden configurar de forma independiente, lo que permite la extracción directa de la señal, la supervisión de voltaje/corriente de diagnóstico y la transferencia de datos determinista a la red de control Experion.

Preguntas frecuentes

P: ¿Cómo protege la barrera de aislamiento de 2500 V al sistema host durante fallas eléctricas en el campo?

R: El transformador de aislamiento galvánico a bordo y los conjuntos de optoacopladores desacoplan física y eléctricamente los terminales de cableado de campo de la interfaz del sistema. Las sobretensiones de alto voltaje, los cambios de potencial de tierra de campo o los picos transitorios de hasta 2500 V se limitan en la interfaz de terminación, lo que evita daños a los módulos de E/S posteriores y a los buses de la placa base.

P: ¿Se pueden configurar individualmente los canales del MU-TAIH52 para diferentes tipos de señales de entrada?

R: Sí, los parámetros de los canales en el MU-TAIH52 son configurables individualmente dentro del entorno del software de control. El módulo admite asignaciones de señales mixtas, incluidos bucles de corriente de -10 a +10 V, 0 a +20 V, 4-20 mA y entradas de frecuencia, en sus puntos de terminación sin requerir módulos de conversión de señal externos.

Directrices de instalación en campo

• Monte el módulo FTA de forma segura en rieles DIN de armario estándar o conjuntos de bastidores, asegurándose de que todos los clips de retención físicos estén enganchados para evitar aflojamientos mecánicos en condiciones de vibración máxima de 5 g.
• Dirija los cables de entrada analógicos de campo de bajo voltaje a través de conductos de cables dedicados, manteniendo una distancia mínima de 30 cm de las líneas de distribución de energía de CA de alto voltaje.
• Conecte los cables de drenaje de blindaje del instrumento al bus de tierra del instrumento del armario dedicado (tierra limpia) en un único punto de terminación para preservar la integridad de la señal y mantener los límites de aislamiento.
• Apriete todas las conexiones de tornillo del bloque de terminales utilizando los ajustes de par industriales estándar (0,5 a 0,6 Nm) para asegurar la retención del cable y evitar microarcos en los bucles de corriente activos.
