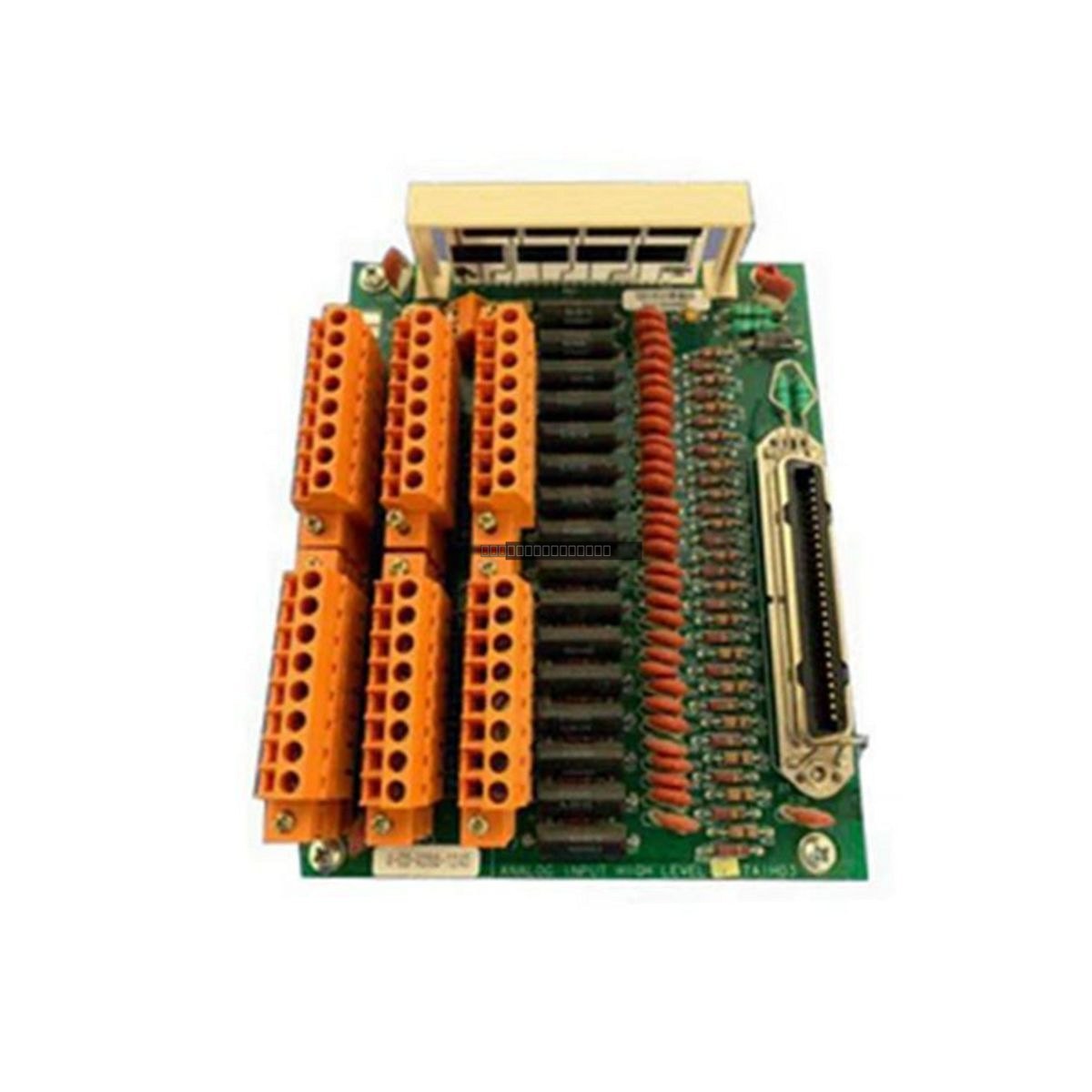

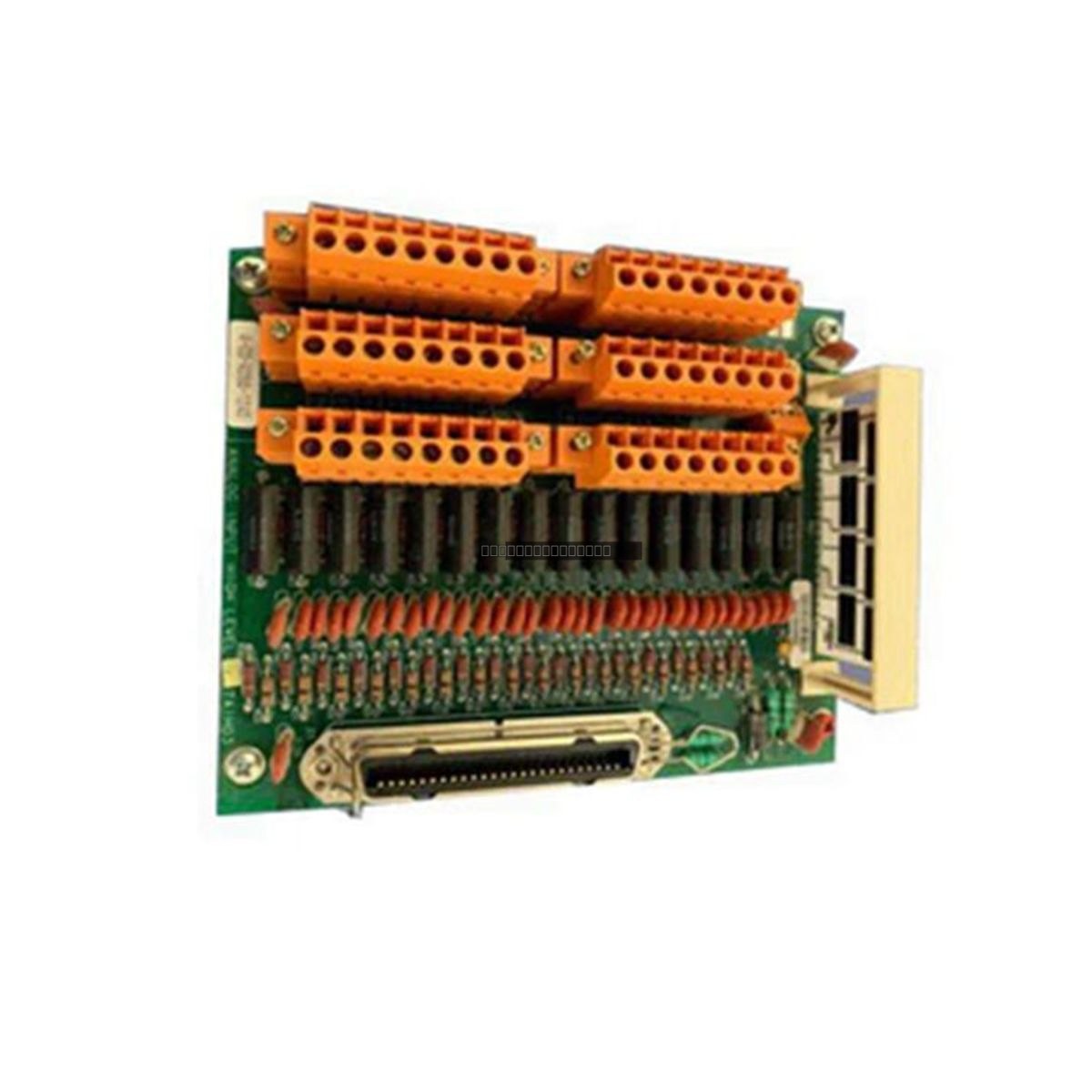

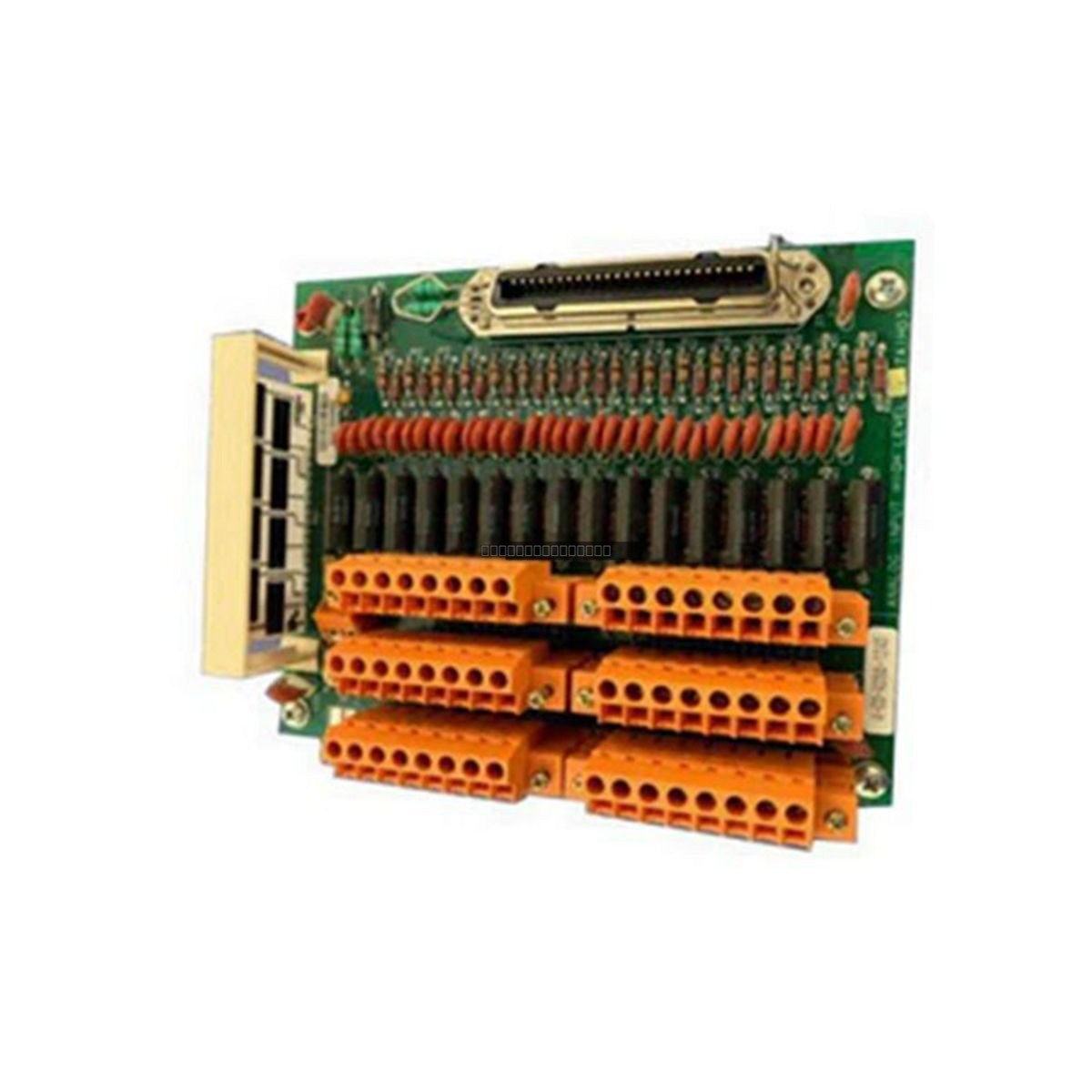

El Honeywell MU-GAIH92 es un módulo de entrada analógica de 16 canales diseñado para la adquisición de señales de alta precisión dentro de los sistemas de control industrial. Este módulo está diseñado para interactuar con transmisores de campo, procesando señales estándar de 4 a 20 mA CC y convirtiéndolas en datos digitales de alta resolución para el control de procesos. Al incorporar conversión A/D de 16 bits y soporte integral para protocolos de comunicación HART, el MU-GAIH92 facilita diagnósticos avanzados y una gestión eficiente de dispositivos en entornos exigentes como la generación de energía, el procesamiento químico y el refinado de petróleo.
Características
Arquitectura de entrada diferencial de 16 canales para el procesamiento de señales aisladas.
Soporte integrado de protocolos HART 5, 6 y 7 para comunicación bidireccional con dispositivos de campo inteligentes.
Conversión A/D de alta resolución de 16 bits por grupo de canales.
Supresión de ruido robusta con rechazo de modo común superior a 70 dB a 50 Hz y 60 Hz.
Coincidencia de impedancia incorporada de 250 ohmios para compatibilidad de bucle estándar.
Aplicaciones
El MU-GAIH92 está diseñado para su uso en sistemas de control distribuido (DCS) donde se requiere una entrada analógica confiable de alta densidad. Se utiliza comúnmente en industrias de procesos continuos para monitorear variables críticas como presión, temperatura, flujo y nivel de instrumentación montada en campo.
Especificaciones Técnicas
Modelo
MU-GAIH92
Canales
16
Señal de Entrada
4 a 20 mA CC
Resolución
16 bits
Impedancia de Entrada
250 ohmios (típica)
Rechazo de Modo Común
> 70 dB a 50/60 Hz
Protocolo HART
HART 5, 6, 7
Temperatura de Operación
0 a 70 °C
Temperatura de Almacenamiento
-40 a 85 °C
Consumo de Energía
5 W
Pautas de Instalación
Asegúrese de que la alimentación del armario de control esté desconectada antes de instalar o retirar el módulo.
Utilice cableado de par trenzado blindado para todas las conexiones de señal analógica a fin de minimizar la interferencia electromagnética (EMI).
Mantenga prácticas de conexión a tierra adecuadas para los blindajes de los cables para evitar bucles de tierra.
Asegure una ventilación adecuada dentro del armario para mantener la temperatura de funcionamiento dentro del rango especificado de 0 a 70 °C.
Manipule el módulo utilizando procedimientos seguros contra ESD para evitar daños a los componentes electrónicos internos.
Preguntas Frecuentes
¿Este módulo es compatible con la comunicación HART?
Sí, el MU-GAIH92 es compatible con los protocolos HART 5, 6 y 7, lo que permite el intercambio de datos de configuración y diagnóstico con dispositivos de campo inteligentes sin interrumpir la señal analógica.
¿Cuál es el rango de entrada para este módulo?
El módulo está diseñado para señales industriales estándar de 4 a 20 mA CC.
