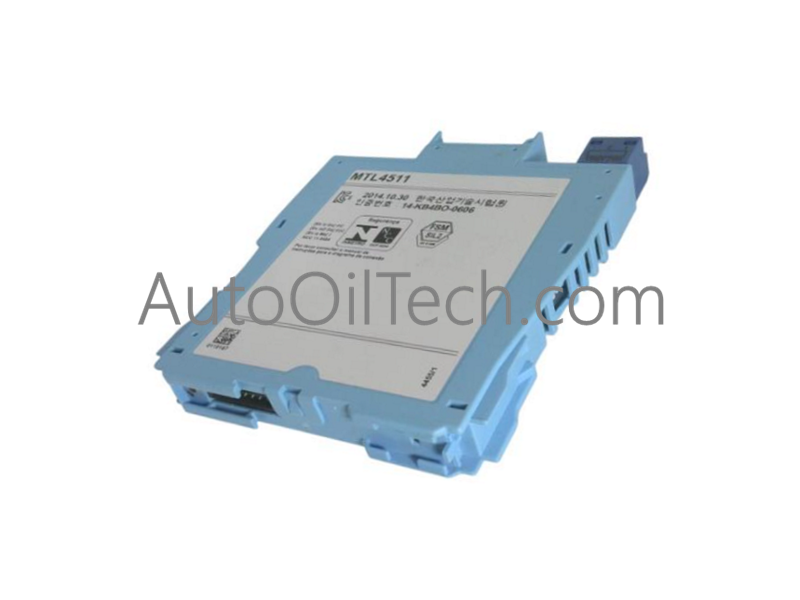

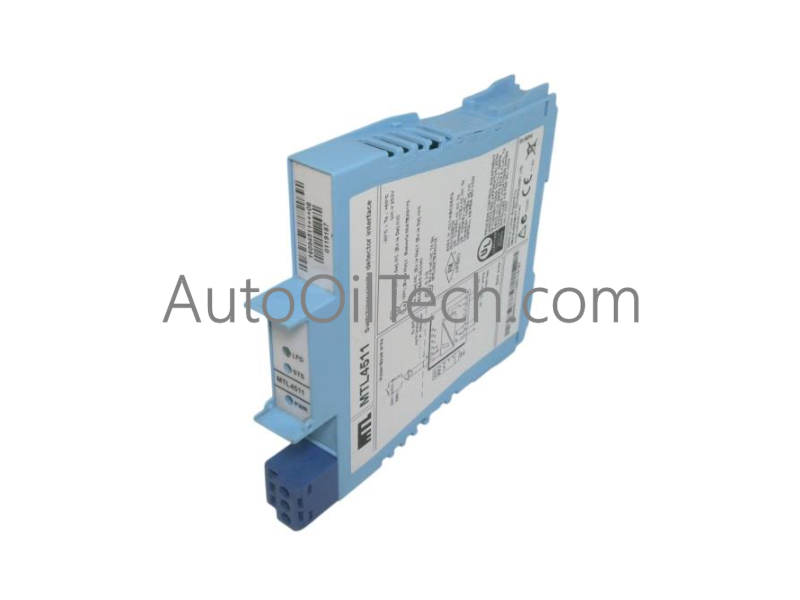

Barrera de interruptor de relé de entrada digital Honeywell MTL4511

El Honeywell MTL4511, también catalogado como el módulo de interfaz de unidad MTL4511, funciona como un componente de hardware dedicado para el aislamiento de seguridad intrínseca y la detección de fallas de línea dentro de los sistemas de placa base de la serie MTL4500.

Especificaciones de hardware

Barreras de seguridad intrínseca y protección de red de campo

Diseñado para aplicaciones de seguridad de alta densidad, el MTL4511 proporciona protección de barrera de seguridad intrínseca (Ex i) galvánicamente aislada entre interruptores de campo ubicados en áreas peligrosas y lógica de control de área segura. La detección de fallas de línea (LFD) incorporada monitorea continuamente el cableado de campo para detectar condiciones de circuito abierto o cortocircuito, activando estados de alarma de diagnóstico sin comprometer la integridad del bucle de señal. Combinado con límites de protección robustos contra sobretensiones y alta estabilidad de montaje en placa base de riel DIN, el módulo aísla los buses de la placa base de los transitorios de voltaje del lado del campo y las diferencias de potencial a tierra.

Preguntas frecuentes

P: ¿Cómo señaliza el MTL4511 una condición de falla de línea en el cableado de campo?

R: El circuito integrado de detección de fallas de línea (LFD) monitorea la impedancia del bucle de campo. Al detectar un circuito abierto o cortocircuito en el cableado de campo del área peligrosa, el módulo desenergiza el relé de salida de diagnóstico y activa la indicación LED local.

P: ¿Cómo se monta el MTL4511 dentro del gabinete de control?

R: El MTL4511 está diseñado para montaje directo enchufable en placas base estándar de la serie MTL4500, que manejan la distribución de energía primaria y el enrutamiento de señales de control sin cableado discreto individual al cuerpo del módulo.

Pautas de instalación en campo

1. Asegúrese de que la placa base de la serie MTL4500 esté completamente desenergizada o verifique las condiciones de área segura antes de instalar o quitar el módulo de barrera.
2. Alinee los pines del borde del módulo con la ranura del conector de la placa base y presione firmemente hasta que los clips de retención laterales encajen en su posición.
3. Conecte el cableado del interruptor de campo del área peligrosa a los terminales de tornillo IS de la placa base designados en azul, manteniendo los cables de seguridad intrínseca físicamente separados del cableado no IS.
4. Conecte la tira de puesta a tierra de la placa base directamente al bus de tierra principal del área peligrosa para mantener los límites de protección contra sobretensiones de seguridad intrínseca.
5. Aplique energía a la placa base y verifique que el LED de estado del módulo indique una condición de línea normal antes de habilitar la lógica de disparo de seguridad.
