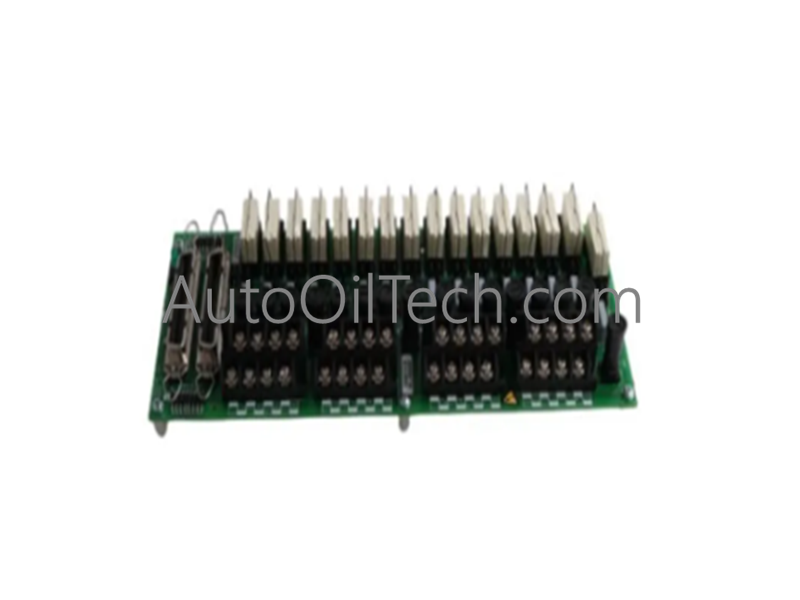

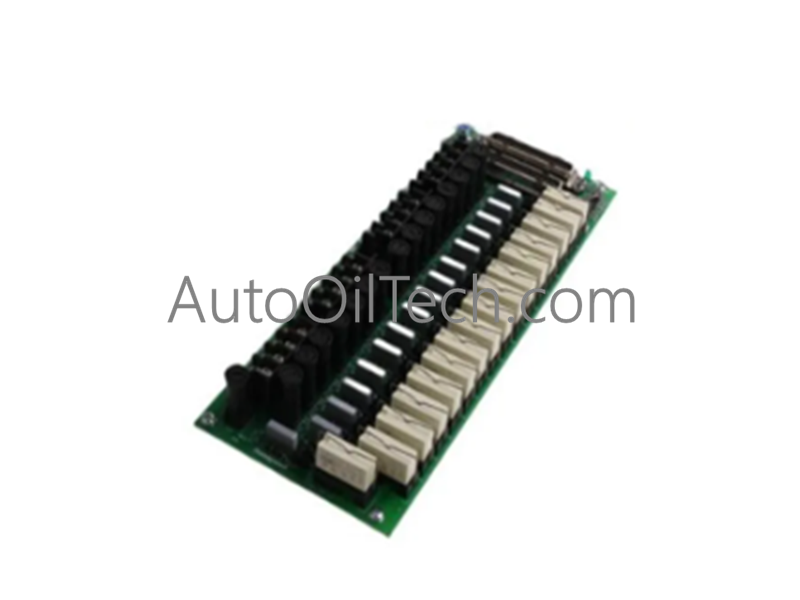

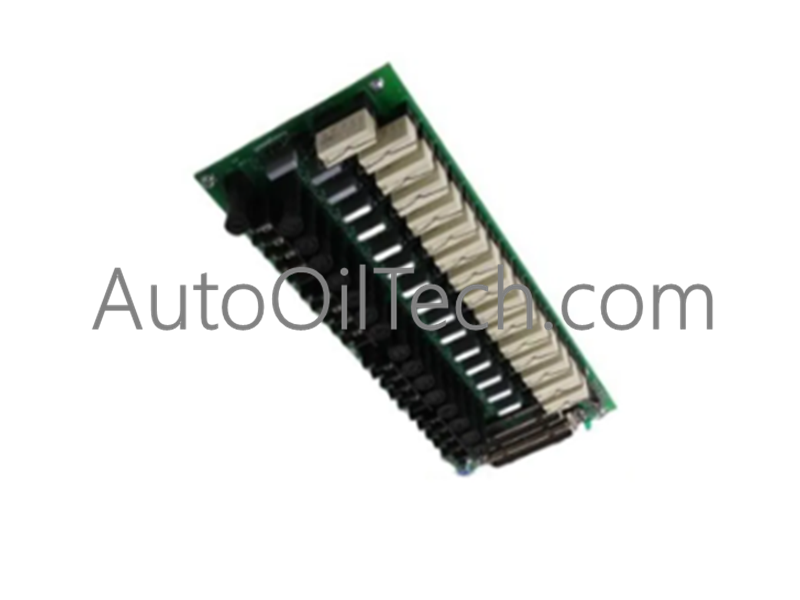

Módulo de Salida de Relé Digital Honeywell MC-TDOR62 51309150-275

Configurado para la conmutación discreta de cargas de CA y CC en plataformas de control de procesos, el Honeywell MC-TDOR62 51309150-275 (Módulo de Salida de Relé Digital MC-TDOR62) proporciona ejecución física/eléctrica directa. El módulo controla 8 canales de relé electromecánicos independientes, traduciendo señales lógicas de placa base de 24 VCC en salidas de campo de alto nivel de hasta 240 VCA o 125 VCC.

Especificaciones del Hardware

Aislamiento Canal a Canal y Dinámica de Potencia de Lazo

El MC-TDOR62 cuenta con circuitos de salida aislados galvánicamente canal a canal para eliminar la diafonía y prevenir la propagación de ruido eléctrico a través de la placa base del DCS. La barrera del relé electromecánico desacopla físicamente la electrónica de control interna de las cargas de campo de alto voltaje. Los contactos de conmutación activos mantienen la estabilidad operativa en entornos que funcionan junto con instrumentos de protocolo de lazo HART de 4-20 mA, evitando que las sobretensiones de línea inductivas degraden las líneas de señal analógica.

Preguntas Frecuentes

P: ¿Puede el MC-TDOR62 conmutar cargas de campo tanto de CA como de CC en canales adyacentes? R: Sí. Cada uno de los 8 canales opera como una salida de relé independiente, permitiendo la conmutación simultánea de cargas individuales de CA (hasta 240 VCA) o CC (hasta 125 VCC).

P: ¿Está permitido el intercambio en caliente para este módulo de salida digital?

R: No. La alimentación del sistema debe estar aislada y el cableado de campo desenergizado antes de instalar o retirar el módulo para evitar arcos eléctricos y daños en los terminales del conector.

Pautas de Instalación en Campo

1. Desenergice la alimentación principal del sistema de 24 VCC y los circuitos de carga externos antes de montar o cablear el módulo.
2. Instale el conjunto de 306 x 125 x 20 mm en el riel DIN o en el gabinete del panel, verificando que todos los clips de montaje encajen de forma segura.
3. Conecte los conductores de carga de CA/CC en el bloque de terminales de tornillo, asegurándose de que los sujetadores mantengan un acoplamiento mínimo de 5 roscas completas.
4. Dirija el cableado de salida de CA y CC de alto voltaje a través de canales de cable dedicados, manteniendo una distancia de 200 mm de las líneas de señal de instrumentos de bajo voltaje.
5. Conecte el blindaje del gabinete y los puntos de conexión a tierra del chasis a la barra de tierra del instrumento central para disipar de forma segura las sobretensiones de ruido inducidas.
