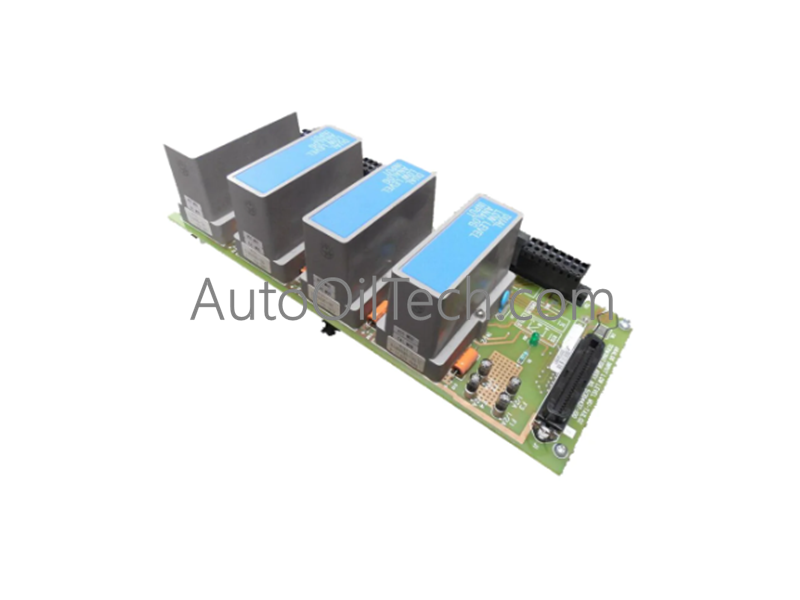

Módulo de entrada analógica Honeywell MC-TAIL02 51304437-150

Configurado para la adquisición de señales analógicas de bajo nivel en plataformas Experion PKS DCS, el Honeywell MC-TAIL02 51304437-150 (FTA de entrada analógica de bajo nivel MC-TAIL02) proporciona ejecución física/eléctrica directa. El conjunto de terminación de campo procesa las señales de los sensores entrantes a través de 8 canales de entrada analógica, convirtiendo entradas de 0-10 VCC con un tiempo de respuesta de 5 ms en comunicaciones de plano posterior de digitalización.

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El MC-TAIL02 cuenta con aislamiento galvánico de hasta 500 VCC para evitar que los transitorios eléctricos de modo común corrompan los canales de señal analógica de bajo nivel. Las rutas de procesamiento de señal activas admiten instrumentos con protocolo de bucle HART de 4-20 mA junto con sensores de 0-10 VCC sin introducir diafonía o deriva de medición. Las redes de aislamiento de canal a canal desacoplan la lógica de procesamiento analógico a digital sensible de las perturbaciones de campo de alto voltaje, preservando la precisión de los datos en las redes de control de procesos.

Preguntas frecuentes

P: ¿Cuál es la tensión de aislamiento entre las señales de campo y la electrónica del sistema? R: El conjunto de terminación de campo proporciona aislamiento eléctrico de hasta 500 VCC entre los canales de entrada y la circuitería del plano posterior.

P: ¿Se puede cambiar en caliente el MC-TAIL02 mientras la alimentación del sistema de 24 VCC está activa?

R: No. La alimentación del sistema al slot de terminación específico debe aislarse antes de la extracción o inserción del hardware para evitar la corrupción de la señal y el daño de los contactos.

Pautas de instalación en campo

1. Desconecte la alimentación principal de 24 VCC antes de instalar o cablear el conjunto de terminación de campo.
2. Monte el conjunto de 0,5 kg de forma segura dentro del rack del gabinete utilizando el hardware de montaje designado.
3. Termine las líneas de señal de campo de 0-10 VCC en el bloque de terminales, asegurándose de que los sujetadores de tornillo enganchen con un mínimo de 5 hilos completos.
4. Encamine el cableado de entrada analógica de bajo nivel en conductos separados de los conductores de CA de alto voltaje por al menos 200 mm para suprimir el acoplamiento de ruido.
5. Conecte a tierra el blindaje del cable de campo en un solo punto en la barra de tierra del gabinete para mantener una precisión de medición de +/-0,5 % a escala completa.
