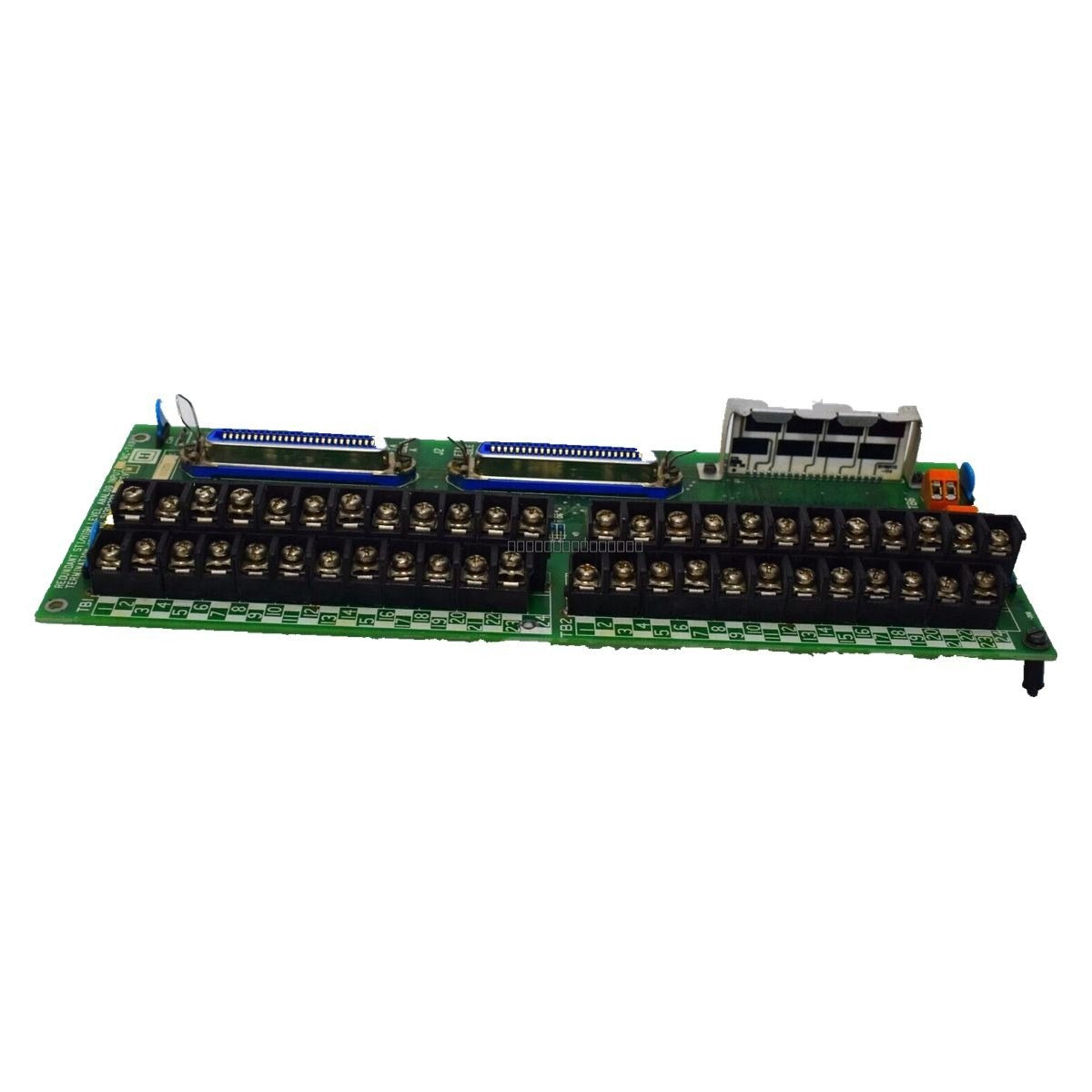

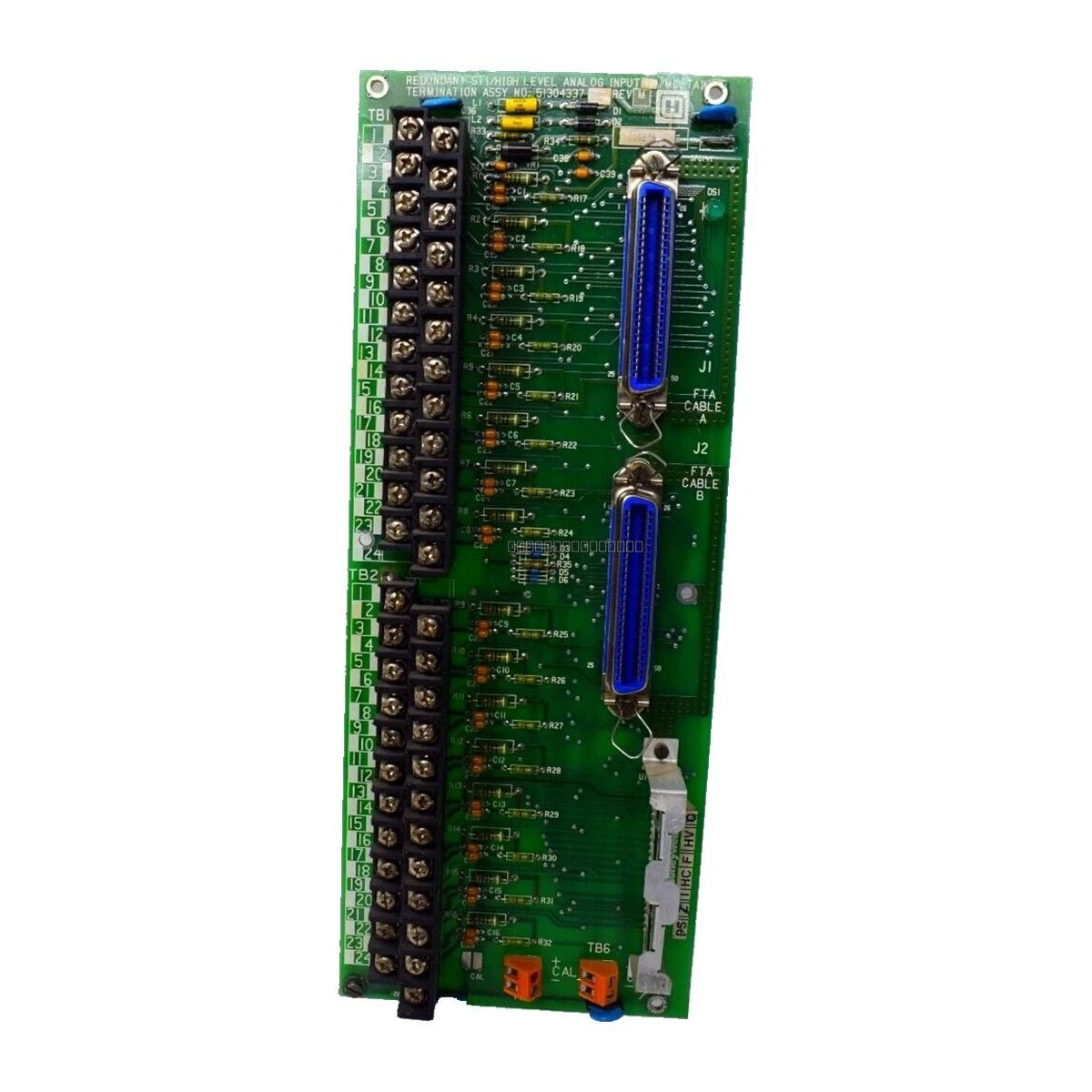

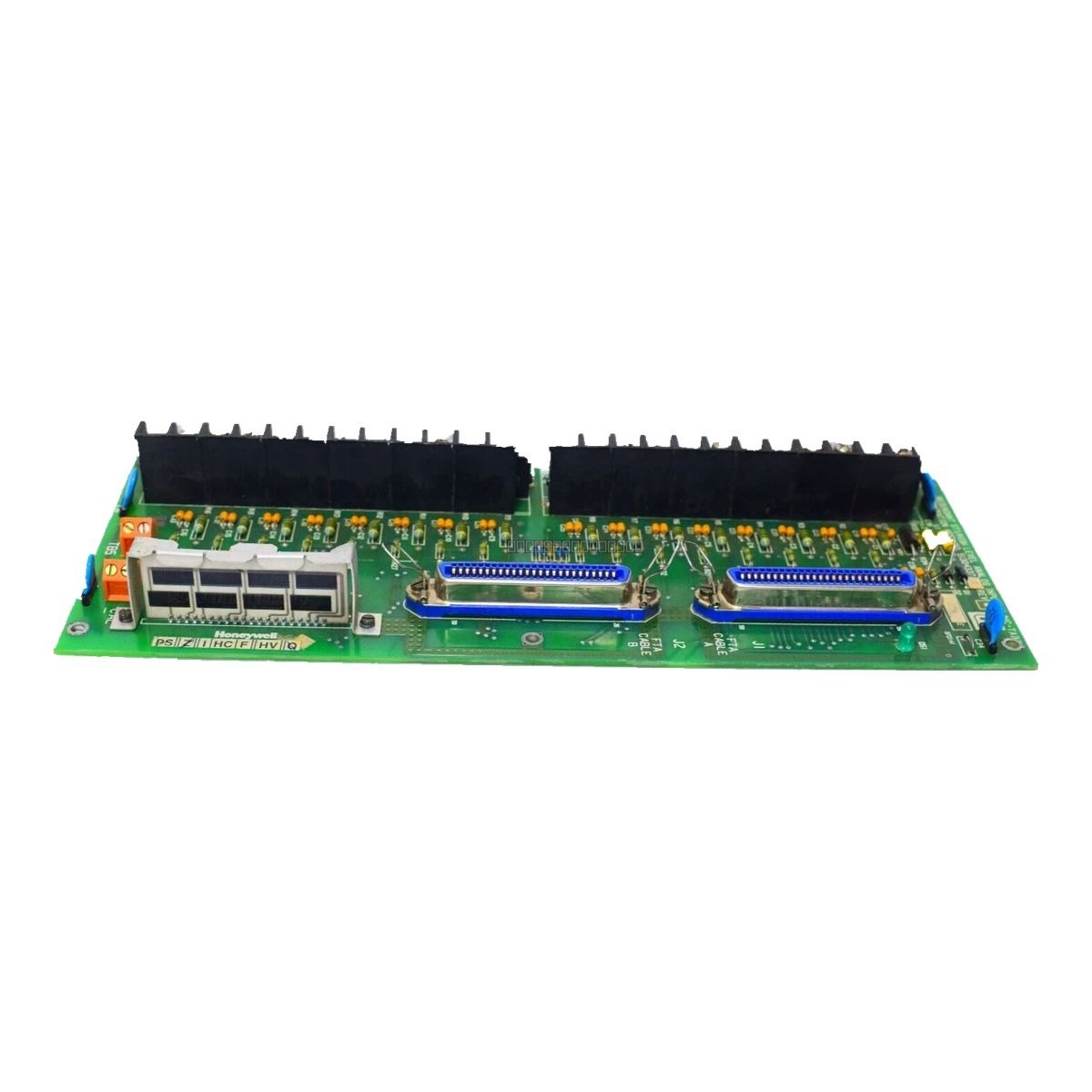

El Honeywell MC-TAIH52 (51304337-250) es un módulo de entrada analógica de alto nivel diseñado para su integración en los Sistemas de Control Distribuido (DCS) de Honeywell. Este módulo proporciona un procesamiento de señales fiable para entornos de automatización industrial, facilitando la conversión de señales de campo analógicas en datos digitales para la supervisión y el control del sistema.
Características
16 canales de entrada diferenciales para una adquisición de señales de alta densidad.
Resolución del convertidor A/D de 16 bits (14 bits utilizados).
Alta impedancia de entrada de > 10 MΩ cuando está alimentado.
Robusta relación de rechazo de modo común de 70 dB (cc a 60 Hz).
Filtrado de modo normal integrado con una respuesta RC de polo único.
Especificaciones Técnicas
Parámetro
Especificación
Modelo
MC-TAIH52 / 51304337-250
Canales de Entrada
16 Diferenciales
Resolución A/D
16 bits (14 bits utilizados)
Rechazo de Modo Común
70 dB (cc a 60 Hz)
Impedancia de Entrada
> 10 MΩ (alimentado)
Entrada Máxima de Modo Normal
± 30 Voltios
Rechazo de Modo Normal
32 dB a 60 Hz
Respuesta del Filtro
RC de polo único, -3 dB @ 1 Hz
Pautas de Instalación
Asegúrese de que la alimentación del sistema esté completamente desconectada antes de instalar o retirar el módulo del bastidor.
Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para evitar daños a los circuitos internos.
Verifique que el módulo esté firmemente asentado en la ranura asignada para asegurar una conexión adecuada del plano posterior.
Encamine los cables de señal lejos de líneas de alta tensión y fuentes de alta EMI para mantener la integridad de la señal.
Asegure una conexión a tierra adecuada del gabinete y el blindaje de los cables de señal analógica para minimizar la interferencia de ruido.
Preguntas Frecuentes
¿Cuál es la función principal del MC-TAIH52?
El MC-TAIH52 es un módulo de entrada analógica utilizado en entornos DCS de Honeywell para adquirir y digitalizar señales analógicas de alto nivel de instrumentación de campo.
¿Es este módulo compatible con los bastidores DCS estándar de Honeywell?
Sí, el MC-TAIH52 está diseñado para hardware específico de la serie DCS de Honeywell. Verifique la compatibilidad de su gabinete de sistema y plano posterior antes de la instalación.
