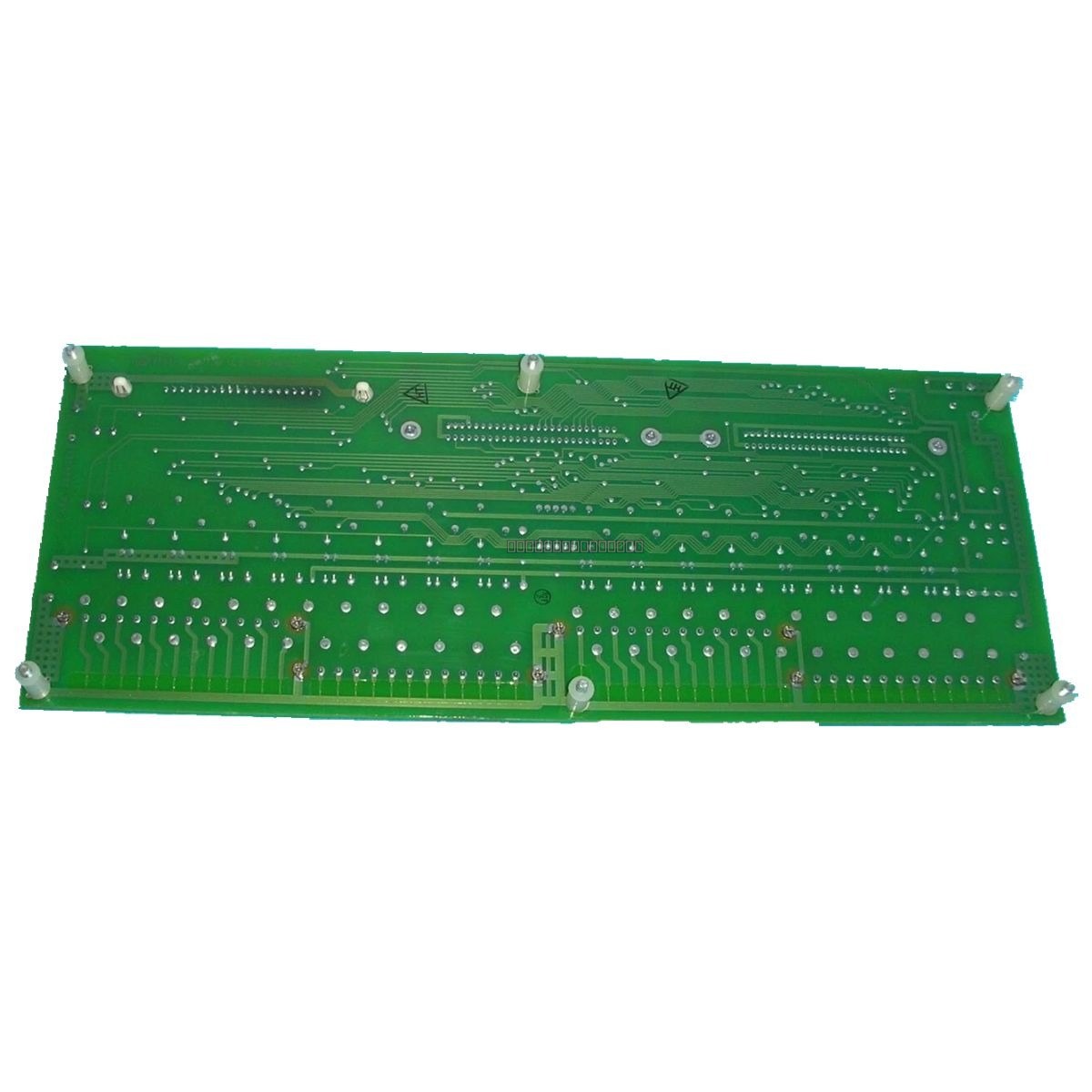

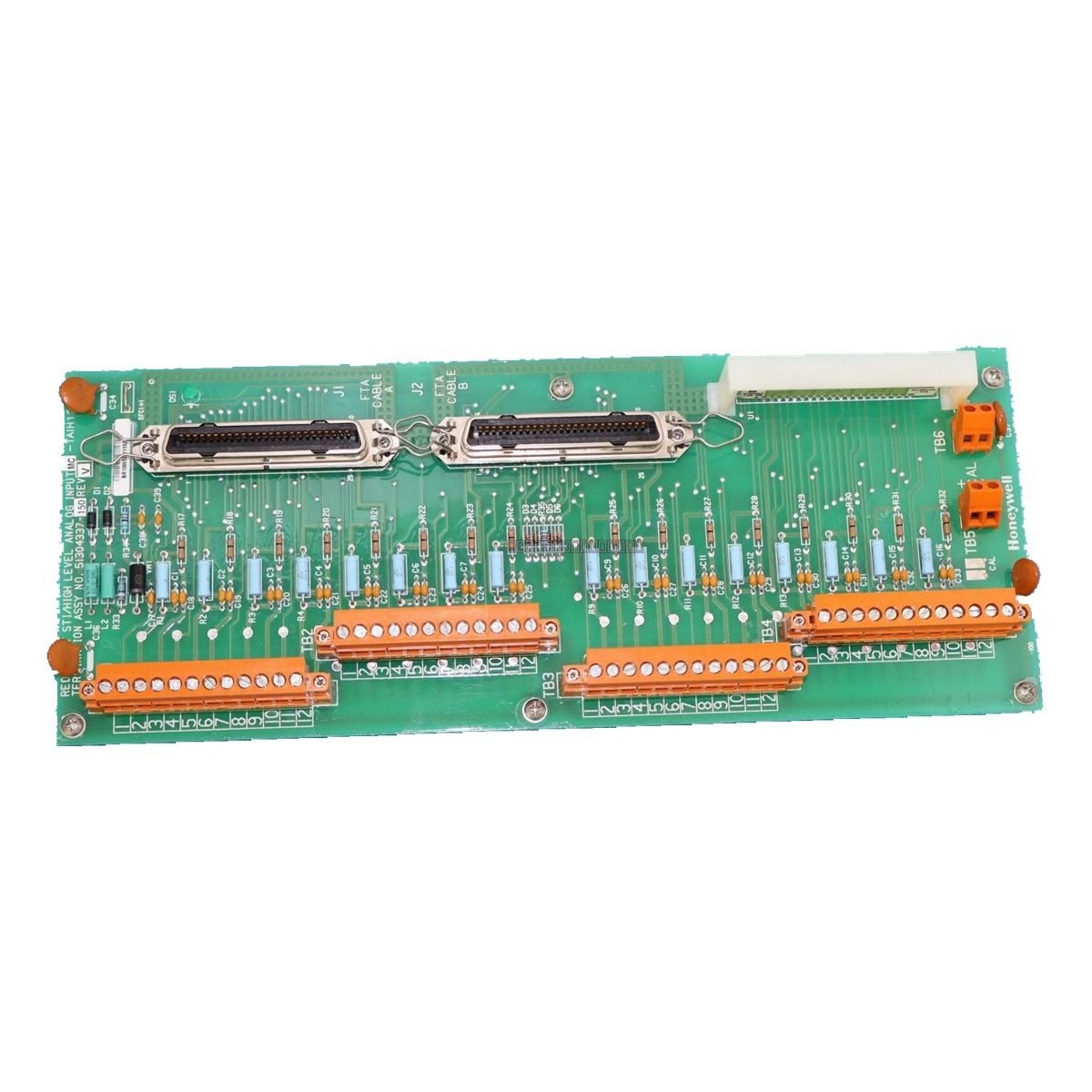

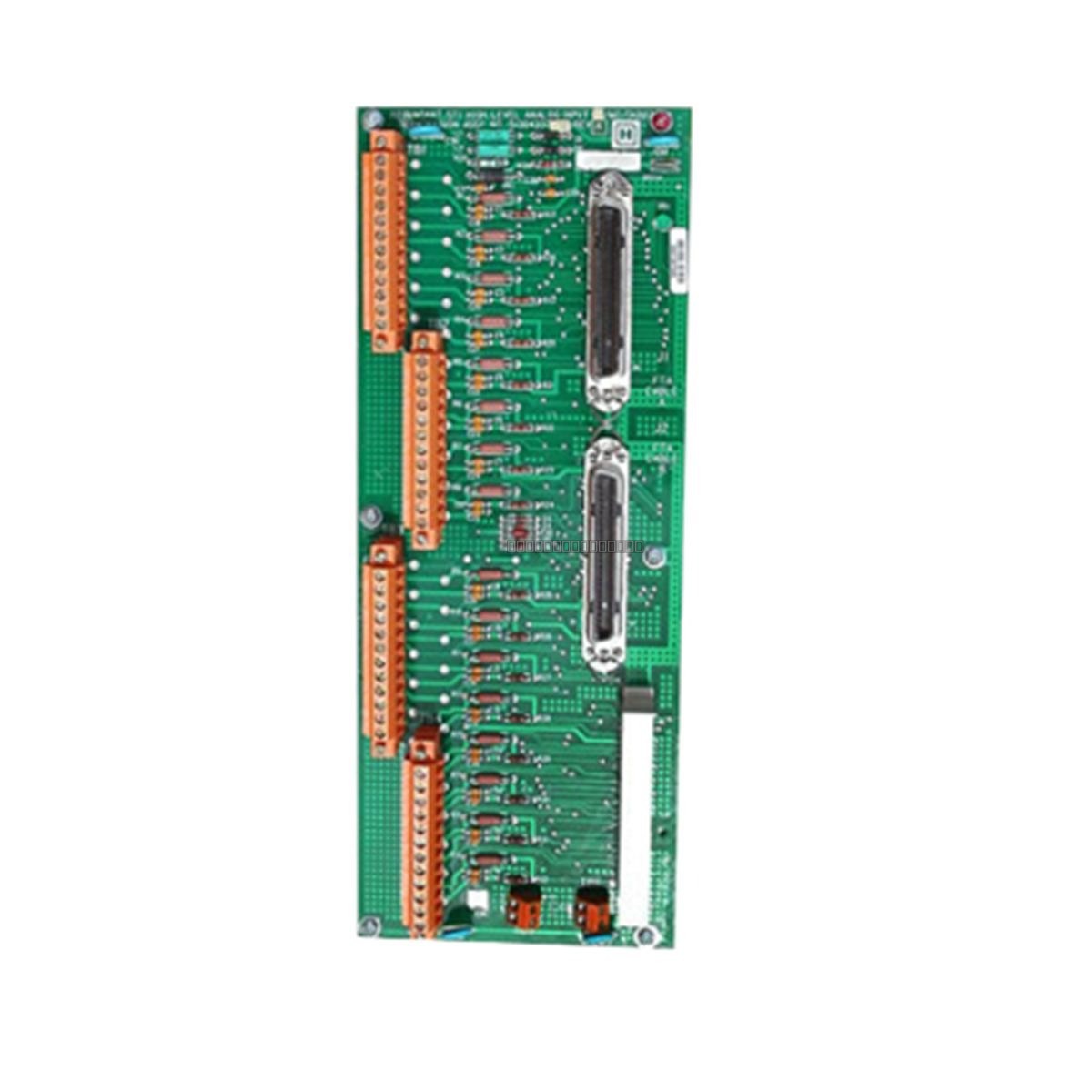

Honeywell MC-TAIH12 Entrada Analógica de Alto Nivel FTA

Descripción

El Honeywell MC-TAIH12 es un conjunto de terminación de campo (FTA) de entrada analógica de alto nivel diseñado para la adquisición confiable de señales en entornos de control industrial. Este módulo sirve como una interfaz crítica entre la instrumentación de campo y los módulos de E/S del sistema de control de Honeywell. Está diseñado específicamente para admitir 16 canales de entrada analógica, lo que facilita la integración de variables de proceso en arquitecturas de control utilizadas en instalaciones de generación de energía, petróleo y gas, y procesamiento químico.

Características

• Alta densidad de canales: Proporciona 16 canales de entrada analógica discretos para una terminación eficiente de la señal de campo.
• Soporte de redundancia: Diseñado para configuraciones de entrada redundantes, mejorando la disponibilidad del sistema y minimizando el riesgo de fallos de un solo punto.
• Conectividad robusta: Utiliza bloques de terminales de compresión para asegurar conexiones seguras y resistentes a las vibraciones en entornos industriales exigentes.
• Arquitectura pasiva: Funciona como un conjunto de terminación pasiva, sin requerir una fuente de alimentación interna para el enrutamiento de la señal.
• Integridad de la señal: Diseñado para mantener una impedancia constante y resistencia al ruido, asegurando una transmisión de señal estable incluso en entornos con alta interferencia eléctrica.

Aplicaciones

El MC-TAIH12 se implementa ampliamente en sistemas de automatización de procesos donde se requiere un monitoreo continuo y de alta integridad. Las aplicaciones típicas incluyen:

• Refinerías de petróleo y gas y plataformas marinas.
• Sistemas de control y monitoreo de centrales eléctricas.
• Plantas de procesamiento químico y petroquímico.
• Bucles de automatización industrial críticos para la seguridad.

Especificaciones técnicas

Pautas de instalación

• Entorno: Asegúrese de que el área de instalación esté libre de polvo excesivo, humedad y gases corrosivos. Mantenga la temperatura de funcionamiento dentro del rango especificado de 0 a 60 grados C.
• Cableado: Utilice cableado blindado apropiado para minimizar la interferencia EMI/RFI. Asegúrese de que todos los cables estén firmemente asentados en los terminales de compresión para evitar señales intermitentes debido a la vibración.
• Conexión a tierra: Siga las prácticas estándar de conexión a tierra industrial para los blindajes de señal a fin de garantizar la inmunidad al ruido.
• Manejo: Observe las precauciones estándar de ESD (descarga electrostática) al manipular el módulo para evitar daños en los componentes.
• Mantenimiento: Inspeccione periódicamente las conexiones de los terminales para verificar su ajuste, especialmente en entornos de alta vibración.

Preguntas frecuentes

¿Es el MC-TAIH12 un módulo de procesamiento de señal activo?

No, el MC-TAIH12 es un conjunto de terminación de campo (FTA) pasivo. Su función principal es proporcionar una interfaz física y enrutamiento de señales entre los dispositivos de campo y las E/S del sistema de control, en lugar de realizar procesamiento o conversión de señales activas.

¿Este módulo requiere una fuente de alimentación externa?

Como conjunto de terminación pasiva, el MC-TAIH12 no requiere su propia fuente de alimentación interna para funcionar; depende de la energía proporcionada por los módulos de E/S del sistema de control conectados y los bucles de instrumentación de campo.
