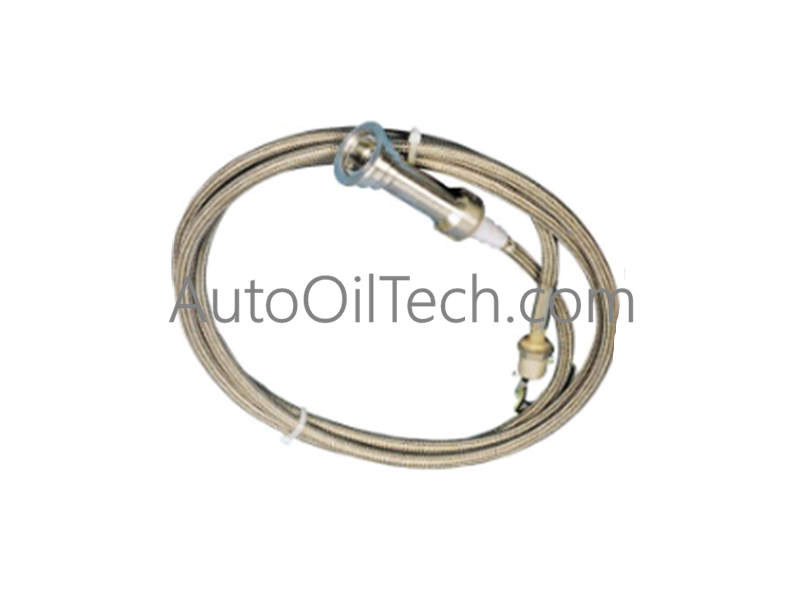

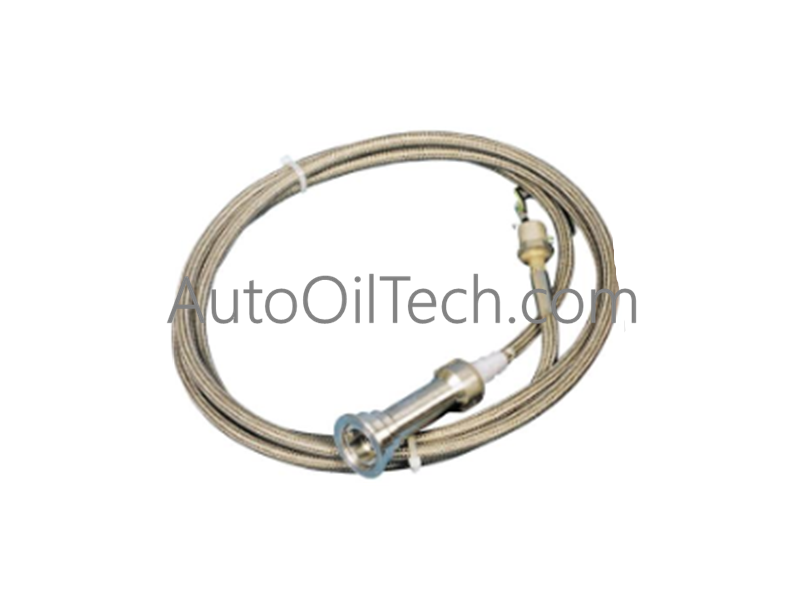

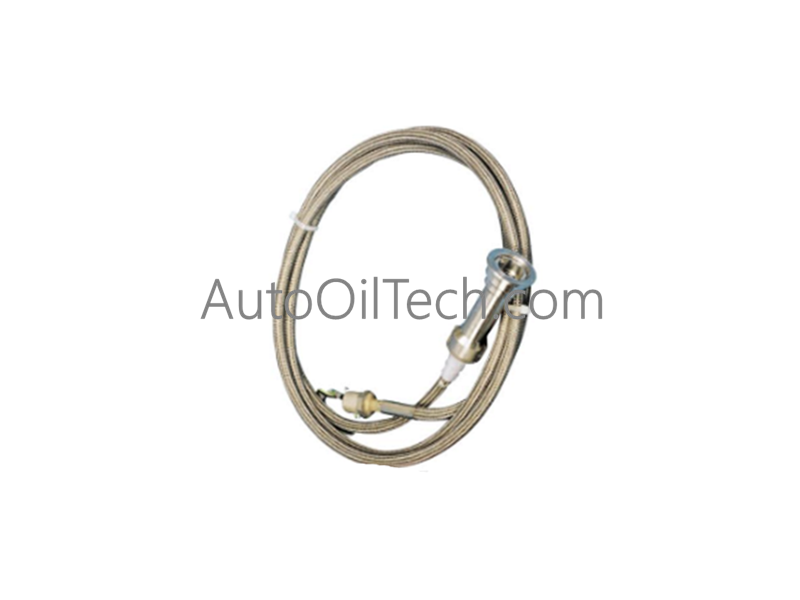

Sensor de llama Honeywell LG1093AC05

El Honeywell LG1093AC05, también catalogado como sensor de llama LG1093, funciona como un componente de hardware dedicado para la detección de radiación UV dentro de los sistemas de monitoreo de llama de turbinas de gas industriales.

Especificaciones de hardware

Control de procesos y conectividad DCS

• Protocolo de bucle HART de 4-20 mA: Este módulo funciona como un sensor de detección ultravioleta; si bien se comunica con los módulos amplificadores EG1033 a través de conexiones cableadas, no es un dispositivo transmisor y no es compatible con el protocolo HART. La integración del sistema se logra mediante el acondicionamiento de señales discretas de alta velocidad a través de la unidad amplificadora.
• Aislamiento de canal a canal: El sensor utiliza un fototubo tipo Geiger Müller que proporciona aislamiento eléctrico inherente del entorno de combustión. Esto asegura que los transitorios de encendido de alto voltaje o la interferencia electromagnética localizada en la carcasa de la turbina no se propaguen a la etapa de entrada del amplificador.
• Compensación de unión fría (CJC) y detección: El sensor mantiene una alta sensibilidad a las emisiones UV sin dejar de ser ciego al sol y tolerante a la radiación infrarroja de cuerpo negro. Admite distancias de cable de hasta 330 m cuando se combina con módulos amplificadores compatibles.

Preguntas frecuentes (FAQ)

P: ¿Es el LG1093AC05 compatible con configuraciones de turbinas DLE (Dry Low-NOx)?

R: No. La serie estándar LG1093 puede no funcionar como se espera en las turbinas de gas GE/NP DLE. Estas aplicaciones específicas requieren sensores preseleccionados no compatibles con este modelo.

P: ¿El sensor requiere una fuente de alimentación dedicada?

R: No. Como fototubo pasivo de Geiger Müller, el sensor no requiere un voltaje de alimentación local; la excitación requerida la proporciona el módulo amplificador EG1033 conectado.

Pautas de instalación en campo

• Montaje mecánico: Asegúrese de que el sensor esté montado en el puerto de observación de la turbina utilizando la interfaz de brida. Verifique que la clasificación de presión de la ventana de observación (6.3 psi) sea suficiente para el entorno de aplicación.
• Cableado: Utilice el cable blindado de 2 conductores provisto para conectar el sensor al módulo amplificador. Asegúrese de que el cable esté asegurado y protegido contra la abrasión mecánica y el calor excesivo cerca de la carcasa de la turbina.
• Puesta a tierra: Mantenga una trayectoria de tierra continua para el blindaje del cable blindado hasta la tierra del armario de control para evitar el acoplamiento de ruido eléctrico en el circuito de detección UV sensible.
• Cumplimiento de áreas peligrosas: Al instalar en áreas con clasificaciones CE/ATEX (EEx d IIA T3), utilice solo conductos y accesorios antideflagrantes aprobados. No modifique la carcasa del sensor ni la entrada del cable, ya que esto anula la certificación de atmósfera peligrosa.
• Validación: Verifique la polaridad correcta de la señal en la entrada del amplificador. Confirme que la lógica de monitoreo de llama funciona observando los tiempos de respuesta de encendido/apagado de la llama (0.1 s a 0.2 s) durante las pruebas de arranque en frío.
