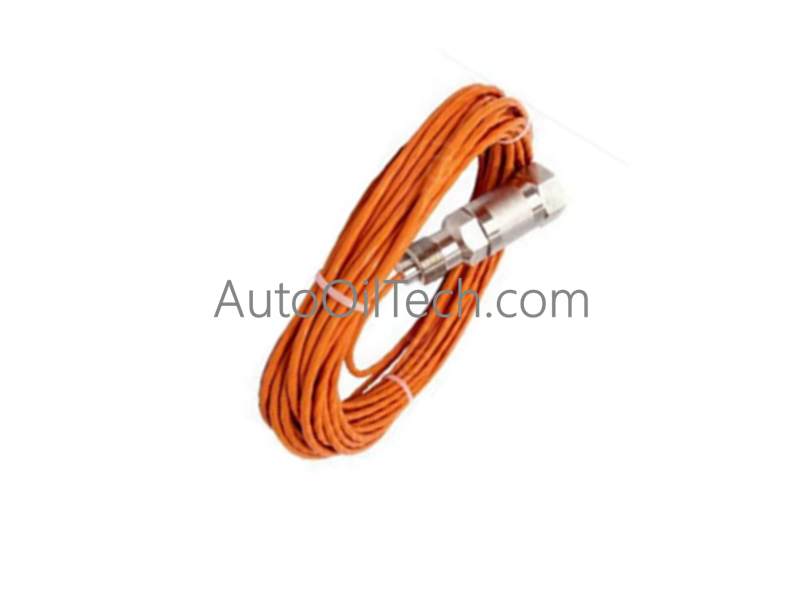

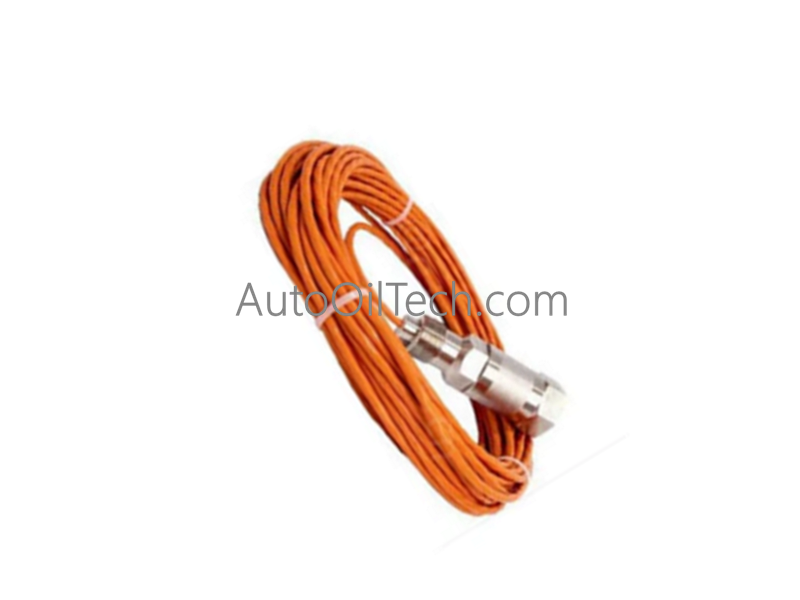

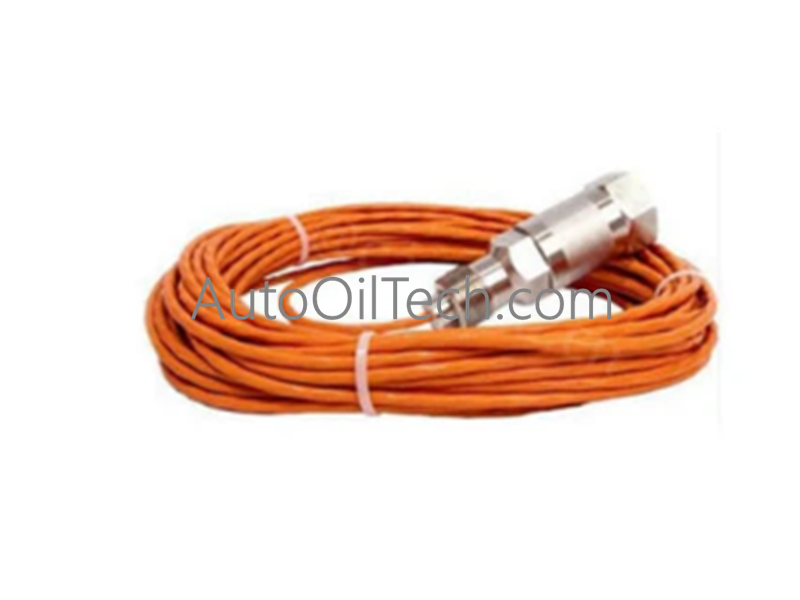

Detectores de llama Honeywell LG1093AA03

El Honeywell LG1093AA03, también catalogado como el sistema de monitoreo de llama UV LG1093AA03, funciona como un componente de hardware dedicado para la detección de radiación ultravioleta y la señalización del estado de la llama dentro de las plataformas de turbinas de gas. El hardware utiliza un fototubo sensor integrado tipo Geiger-Mueller para rastrear los vectores de radiación emitidos por las zonas de combustión de hidrocarburos, transformando las entradas ópticas crudas en métricas discretas de presencia o ausencia estables para el controlador anfitrión.

Especificaciones del hardware

Control de procesos y métricas de DCS

• Escalado de pulsos de alta velocidad y filtrado espectral: La arquitectura del monitor aísla el estrecho espectro ultravioleta exclusivo de la ignición de hidrocarburos, sin ser afectada por las emisiones infrarrojas ambientales o los reflejos de luz visible. La celda de detección interna procesa los flujos de fotones UV entrantes para desencadenar descargas de corriente localizadas, escalando los eventos de ionización individuales en perfiles de datos uniformes antes de las fases de amplificación y digitalización.
• Aislamiento de canal a canal y atenuación de ruido: Para asegurar las pistas de señalización de larga distancia que se extienden hasta 1000 pies contra los campos electromagnéticos de alta frecuencia, la electrónica mantiene estrictas barreras de seguridad galvánicas y físicas. Este diseño impone robustos parámetros de aislamiento de canal a canal entre el circuito de excitación del sensor de alto potencial y los buses de datos del backplane de bajo voltaje, bloqueando el ruido de línea de modo común generado por la maquinaria de turbinas circundante.

Preguntas frecuentes

P: ¿Cómo evita el fototubo tipo Geiger-Mueller las falsas indicaciones de llama causadas por la radiación solar?

R: La ventana del sensor y la mezcla de gases están físicamente ajustadas para responder estrictamente a la radiación ultravioleta de onda corta por debajo de los 280 nanómetros. Debido a que la capa de ozono atmosférica de la Tierra absorbe la radiación UV solar dentro de esta banda específica, el monitor permanece completamente ciego a la luz solar natural, evitando falsos disparos de presencia de llama durante las instalaciones al aire libre.

P: ¿Se puede montar el cabezal del sensor LG1093AA03 directamente en los revestimientos de combustión de alta presión?

R: Sí. La ventana de visualización estructural presenta un sello mecánico clasificado para hasta 150 psig a un límite térmico constante de 400 grados F. Este cerramiento de ventana permite la integración directa de la línea de visión en las carcasas de los combustores de turbinas de gas pesadas sin riesgo de retroceso o fuga de gas del proceso.

Pautas de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Atornille la carcasa del sensor en ángulo recto con la tubería de mira embridada de la turbina, comprobando que las contratuercas mecánicas se alineen perfectamente para evitar la deriva del eje óptico. Mantenga un posicionamiento claro dentro de la envoltura especificada de -40 a +350 grados F, y dirija los cables lejos de las zonas de conducción de superficies calientes para mantener la refrigeración convectiva natural en el exterior del módulo.
• Separación de conductores, restricciones de canalización y conexión a tierra del blindaje: Dirija los cables de bajo voltaje del sensor al amplificador a través de canalizaciones de bajo voltaje dedicadas, mantenidas alejadas de los buses de generación de 480 VAC o de las pistas de los cables de encendido de alta frecuencia. Conecte todas las trenzas de blindaje de cables externos a una única barra colectora de cobre central dentro del gabinete del panel principal para aislar el rango de monitoreo de -40 a +350 grados F de las corrientes electromagnéticas parásitas.
