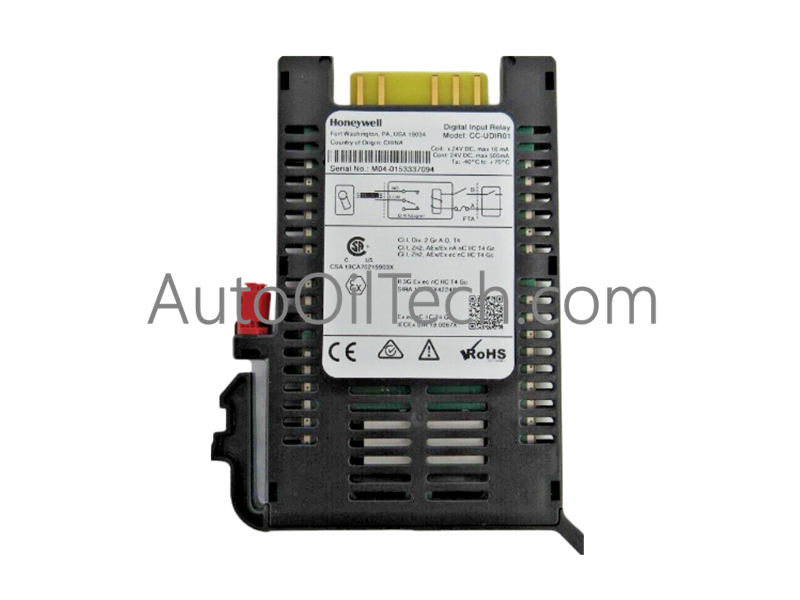

Módulo de relé de entrada digital Honeywell CC-UDIR01

Descripción del Producto

El módulo de relé de entrada digital Honeywell CC-UDIR01 es una interfaz de relé compacta y de alta fiabilidad, diseñada para sistemas Experion PKS y C300. Proporciona un manejo seguro de entradas digitales con resistencia mecánica, aislamiento robusto y cumplimiento de las normas internacionales de seguridad.

Especificaciones físicas

• Dimensiones: 118 mm (profundidad) × 85,5 mm (ancho) × 10,0 mm (alto)

• Opción de montaje: Montaje en placa base, instalación sin tornillos

• A prueba de errores: sistema de codificación mecánica

• Indicadores: LED de actividad del lado de la bobina

Condiciones ambientales

• Temperatura de funcionamiento: -40 °C a +70 °C

• Temperatura de almacenamiento/transporte: -40 °C a +85 °C

• Humedad (funcionamiento): 5%–95% sin condensación

• Vibración: 0,5 g en funcionamiento, 1 g no en funcionamiento (10–150 Hz)

• Choque: 5 g operativo, 15 g no operativo

Especificaciones eléctricas

• Voltaje de la bobina: 24 VCC

• Corriente de entrada típica: 8,0 mA

• Disipación de potencia: 200 mW

• Protección: Protección contra polaridad inversa

• Tiempo de respuesta: 7 ms

• Tiempo de liberación: 8 ms

• Tipo de contacto: SPDT con terminales de tornillo dedicados (COM y NO)

• Material de contacto: AgSnO₂, chapado en oro

• Voltaje de conmutación: 24 VCC

• Corriente de conmutación mínima: 10 mA

• Corriente continua máxima: 500 mA

• Resistencia mecánica: 5 millones de operaciones

• Aislamiento: 1500 VCA RMS (bobina a contacto)

Cumplimiento

• Protección de entrada: IP20 (IEC 60529)

• Clasificación de inflamabilidad: UL 94 V0

• Normas: ANSI/ISA 60079-0; 60079-15

• Directiva EMC: IEC 61326-1:2012

• ATEX/IECEx: Ex ec nC IIC T4 Gc

• EE. UU./Canadá: Clase I División 2, Grupos A–D, T4; Clase I Zona 2 AEx/Ex nA nC IIC T4 Gc

Escenarios de aplicación

• Interfaz de relé de entrada digital para sistemas de control distribuido

• Turbomaquinaria y automatización de procesos que requieren un aislamiento de relé robusto

• Instalaciones en áreas peligrosas con conformidad ATEX/IECEx

Preguntas frecuentes

P: ¿Cuál es la resistencia mecánica del CC-UDIR01? R: El relé tiene una capacidad nominal de 5 millones de operaciones.

P: ¿El módulo ofrece protección para la bobina? R: Sí, incluye protección contra polaridad inversa.

P: ¿El CC-UDIR01 está certificado para entornos peligrosos? R: Sí, cumple con las normas ATEX, IECEx y Clase I División 2.
