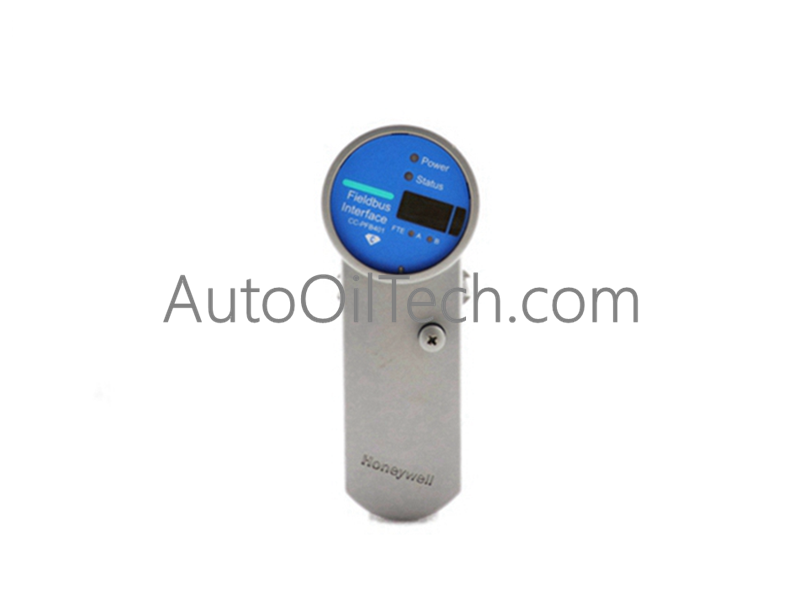

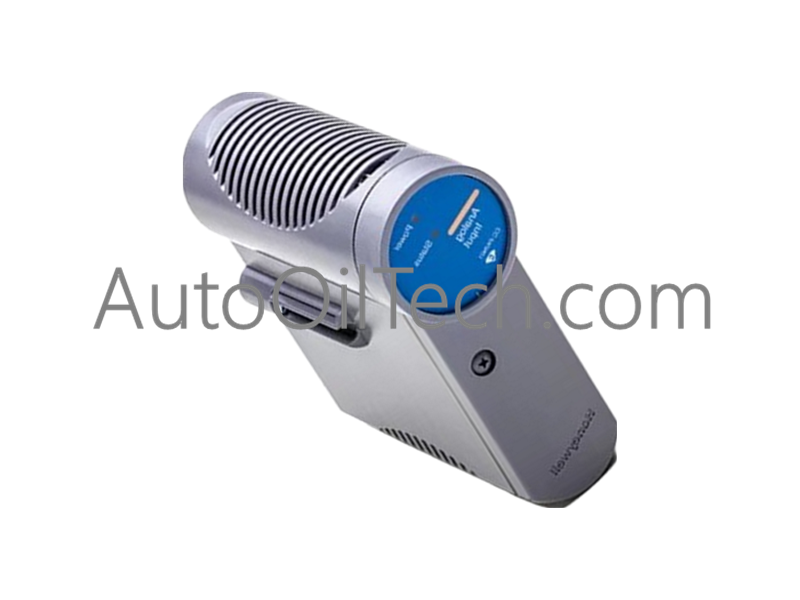

Módulo de entrada Honeywell CC-PDIS01

El Honeywell CC-PDIS01 sirve como el Módulo de Entrada Digital primario CC-PDIS01 utilizado para ejecutar la detección de estado discreto en las plataformas Experion Serie C. Procesa 32 canales de señales de entrada digital de 24 VDC, monitoreando cierres de contacto, interruptores de límite y dispositivos de proximidad para transmitir datos de estado binario a través del backplane del controlador C300.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Arquitectura de aislamiento y acondicionamiento de señales de campo

El Honeywell CC-PDIS01 incorpora aislamiento galvánico de canal a canal y protección de campo a backplane diseñada para evitar la inyección de ruido en la lógica de control. Diseñado para operar dentro de entornos de gabinete densos junto con el cableado de protocolo de bucle HART de 4-20 mA, el módulo cuenta con filtrado de hardware en los 32 canales discretos para eliminar el rebote de contacto. La capa de protección G3 conforme preserva la integridad del rastro del circuito contra contaminantes atmosféricos corrosivos y partículas en el aire.

Preguntas frecuentes

P: ¿Se puede quitar o insertar el módulo CC-PDIS01 mientras el chasis portador Experion Serie C está encendido?

R: Sí, el módulo admite la inserción y extracción en vivo (intercambio en caliente) bajo alimentación del backplane sin perturbar los módulos de E/S operativos vecinos.

P: ¿Qué nivel de protección contra entornos hostiles proporciona la especificación G3 PWA?

R: La especificación de recubrimiento conforme G3 protege los componentes internos contra los niveles ambientales hostiles de la Clase G3 de ISA-S71.04, evitando la corrosión causada por el sulfuro de hidrógeno y el dióxido de azufre.

Pautas de instalación en campo

1. Alinee los canales guía de la tarjeta CC-PDIS01 con la ranura designada en el chasis portador Experion Serie C.
2. Empuje el módulo firmemente en su lugar hasta que los conectores de pines del backplane trasero encajen completamente y las pestañas de bloqueo laterales se cierren.
3. Verifique que el chasis portador de E/S esté conectado directamente al bus de tierra de protección (PE) del gabinete de control principal.
4. Separe el cableado de entrada de campo discreto de 24 VDC de los circuitos de distribución de CA de alto voltaje por al menos 50 mm dentro de las canaletas del gabinete.
5. Termine los blindajes del cableado de campo en la barra de tierra del gabinete, asegurando una conexión a tierra de un solo punto para evitar corrientes de tierra circulantes.
