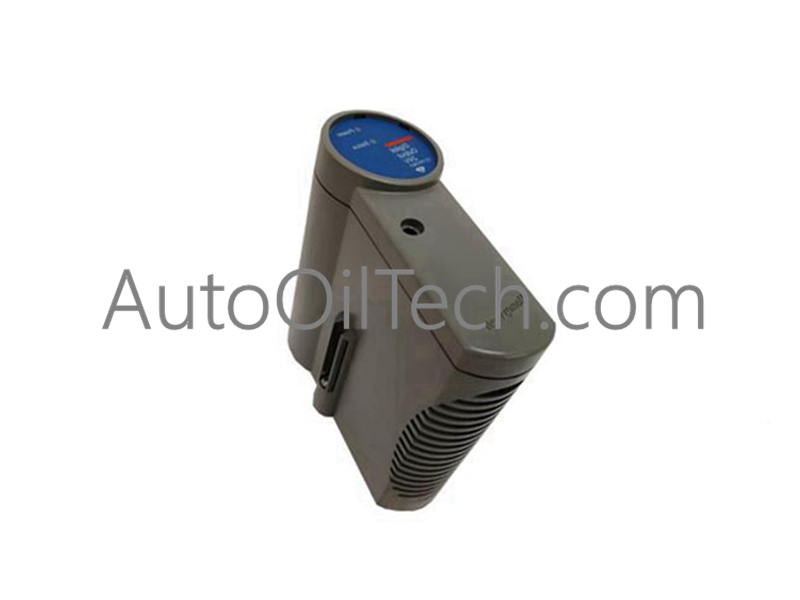

Módulo de entrada analógica Honeywell CC-PAIX01 Experion Serie C

Configurado para la adquisición de señales analógicas de alta precisión en plataformas de control Experion Serie C, el Honeywell CC-PAIX01 (CC-PAIX01, conjunto interno p/n 51405038-275 Módulo de Entrada Analógica) proporciona una ejecución física/eléctrica directa. Procesa las entradas de variables de proceso de los transmisores de campo, convirtiendo las señales de corriente de 4-20 mA en flujos de datos digitales a través del plano posterior del controlador C300.

Especificaciones de hardware

Aislamiento de canales y rendimiento de bucle HART

El Honeywell CC-PAIX01 incorpora parámetros de aislamiento de canal a canal diseñados para aislar los circuitos centrales del plano posterior de los picos de voltaje de campo y los bucles de tierra. Diseñado para procesar señales de protocolo de bucle HART de 4-20 mA, el módulo admite comunicaciones FSK digitales superpuestas sin degradar la precisión de la medición analógica. Esta protección a nivel de canal garantiza la adquisición continua de la señal y evita la diafonía en configuraciones de gabinetes de E/S de alta densidad.

Preguntas frecuentes

P: ¿Cómo responde el módulo CC-PAIX01 a los cortocircuitos del cableado de campo?

R: Cada canal de entrada cuenta con protección interna de limitación de corriente que aísla los cortocircuitos en bucles específicos, manteniendo los canales adyacentes completamente operativos sin quemar los fusibles del plano posterior.

P: ¿El número de pieza 51405038-275 es completamente intercambiable con la designación del modelo CC-PAIX01?

R: Sí, 51405038-275 es el número de pieza principal de la tarjeta de circuito impreso (PWA) fabricada que representa el hardware del módulo de entrada analógica HART CC-PAIX01.

Pautas de instalación en campo

1. Deslice el módulo CC-PAIX01 en su ranura asignada en el chasis portador Experion Serie C.
2. Presione firmemente hasta que los conectores de borde del módulo encajen en el plano posterior y los clips de retención hagan clic para asegurar la carcasa.
3. Verifique que el conjunto de terminación de entrada/salida (IOTA) asociado esté conectado a tierra al bus de tierra de protección (PE) del gabinete principal.
4. Dirija el cableado de campo blindado de 4-20 mA a través de los canales del gabinete, manteniendo una distancia mínima de 50 mm de los cables de CA de alto voltaje.
5. Termine los cables trenzados blindados en los terminales del bloque IOTA, anclando los blindajes en la barra de tierra del gabinete para evitar bucles de tierra.
