Módulos de entrada analógica Honeywell 8U-PAIHA1 Experion LX

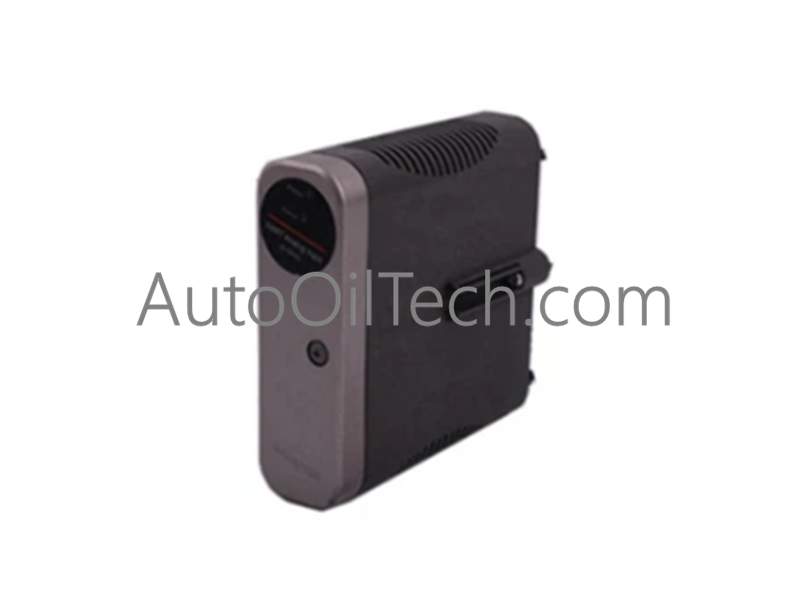

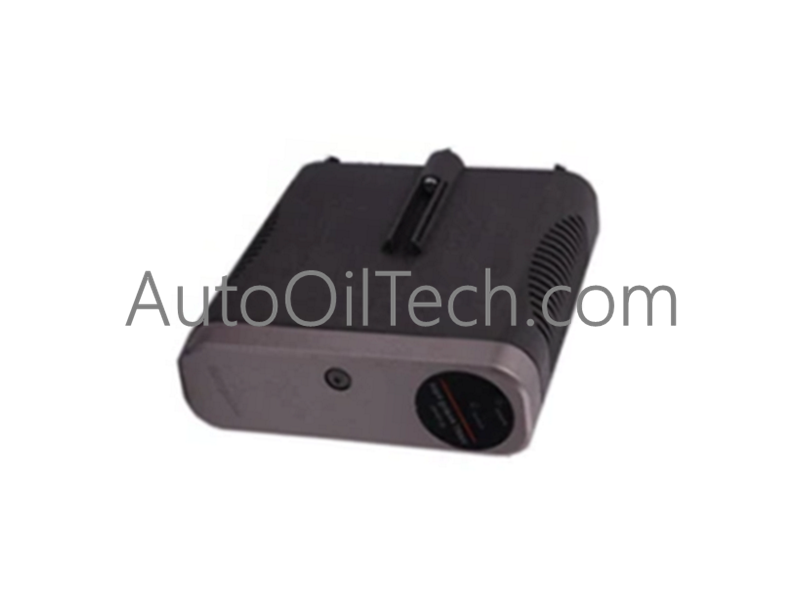

El Honeywell 8U-PAIHA1, también catalogado como Módulo de Entrada Analógica 8U-PAIHA1, funciona como un componente de hardware dedicado para la adquisición y digitalización de señales analógicas de 8 canales dentro de los sistemas de control Honeywell Experion LX. El módulo convierte la corriente de 4-20 mA y las señales de entrada de voltaje configurables en valores digitales de 16 bits, al tiempo que proporciona un paso transparente para las comunicaciones digitales HART. La lógica de interfaz de backplane integrada garantiza una conversión de señal determinista y un intercambio de datos en tiempo real con los controladores del sistema central.

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal a canal

El 8U-PAIHA1 integra circuitos de comunicación dedicados para soportar el protocolo de bucle HART de 4-20 mA en los 8 canales de entrada. Las señales de modulación por desplazamiento de frecuencia (FSK) moduladas sobre la portadora analógica de 4-20 mA se extraen para el monitoreo de variables secundarias, la configuración de dispositivos de campo y el diagnóstico predictivo. El filtrado de ruido digital de alta frecuencia y el aislamiento eléctrico de canal a sistema evitan que los picos de voltaje del bucle de campo y la interferencia del bucle de tierra entre canales degraden la precisión de la conversión analógica a digital de 16 bits.

Preguntas frecuentes

P: ¿Se puede reemplazar el módulo 8U-PAIHA1 mientras el rack de E/S de Experion LX está encendido?

R: Sí, el módulo cuenta con una arquitectura de hardware de intercambio en caliente que permite la inserción y extracción bajo tensión sin interrumpir las comunicaciones de los módulos adyacentes ni los rieles de alimentación del backplane del sistema.

P: ¿Cómo funciona la comunicación HART en los canales de entrada analógica individuales?

R: El módulo superpone las señales digitales HART FSK a la corriente del bucle principal de 4-20 mA, lo que permite la transferencia bidireccional de datos de diagnóstico del transmisor de campo sin interrumpir la medición analógica principal.

P: ¿Cuál es el requisito de alimentación del backplane para operar el módulo 8U-PAIHA1?

R: El módulo funciona con un riel de alimentación nominal de 24 VCC, con un consumo máximo de corriente de 110 mA.

Pautas de instalación en campo

1. Conecte el conjunto de montaje del rack de E/S directamente a la barra de tierra del gabinete utilizando un conductor de cobre trenzado (mínimo 4 mm2 / 10 AWG).
2. Aísle las fuentes de alimentación de bucle de 24 VCC externas antes de conectar o reparar el cableado en el bloque de terminales del módulo.
3. Encamine los cables de señal analógica de 4-20 mA en conductos metálicos con toma de tierra, manteniendo una distancia mínima de 300 mm de las líneas de CA de alta tensión y los conductores VFD.
4. Termine los blindajes de los cables de señal en un único punto de toma de tierra en la barra de tierra del gabinete para eliminar las corrientes de tierra circulantes a través de los bucles de entrada.
5. Alinee los conectores de borde del módulo con las ranuras guía del backplane y presione firmemente hasta que los pestillos de bloqueo se enganchen para asegurar la conexión mecánica.
