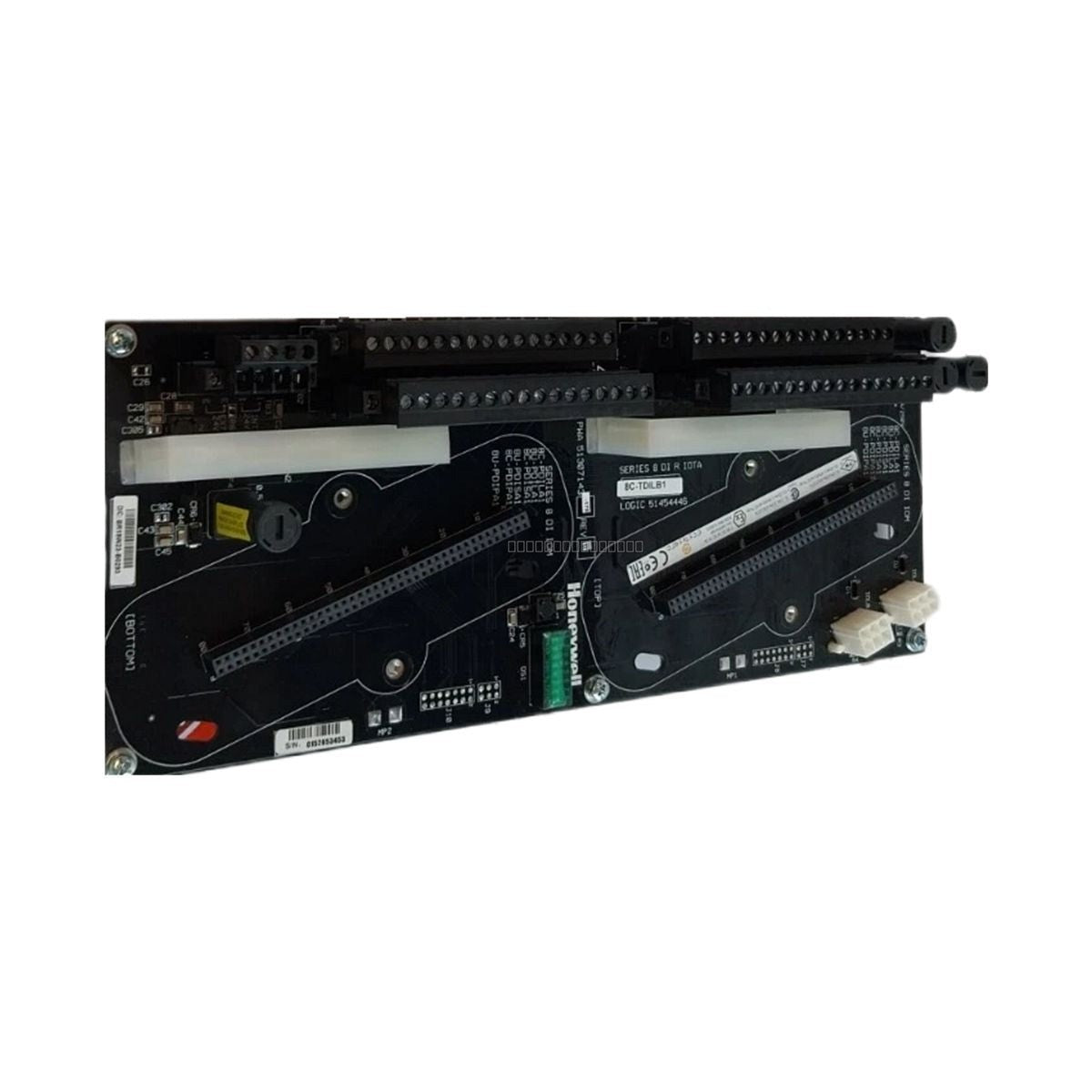

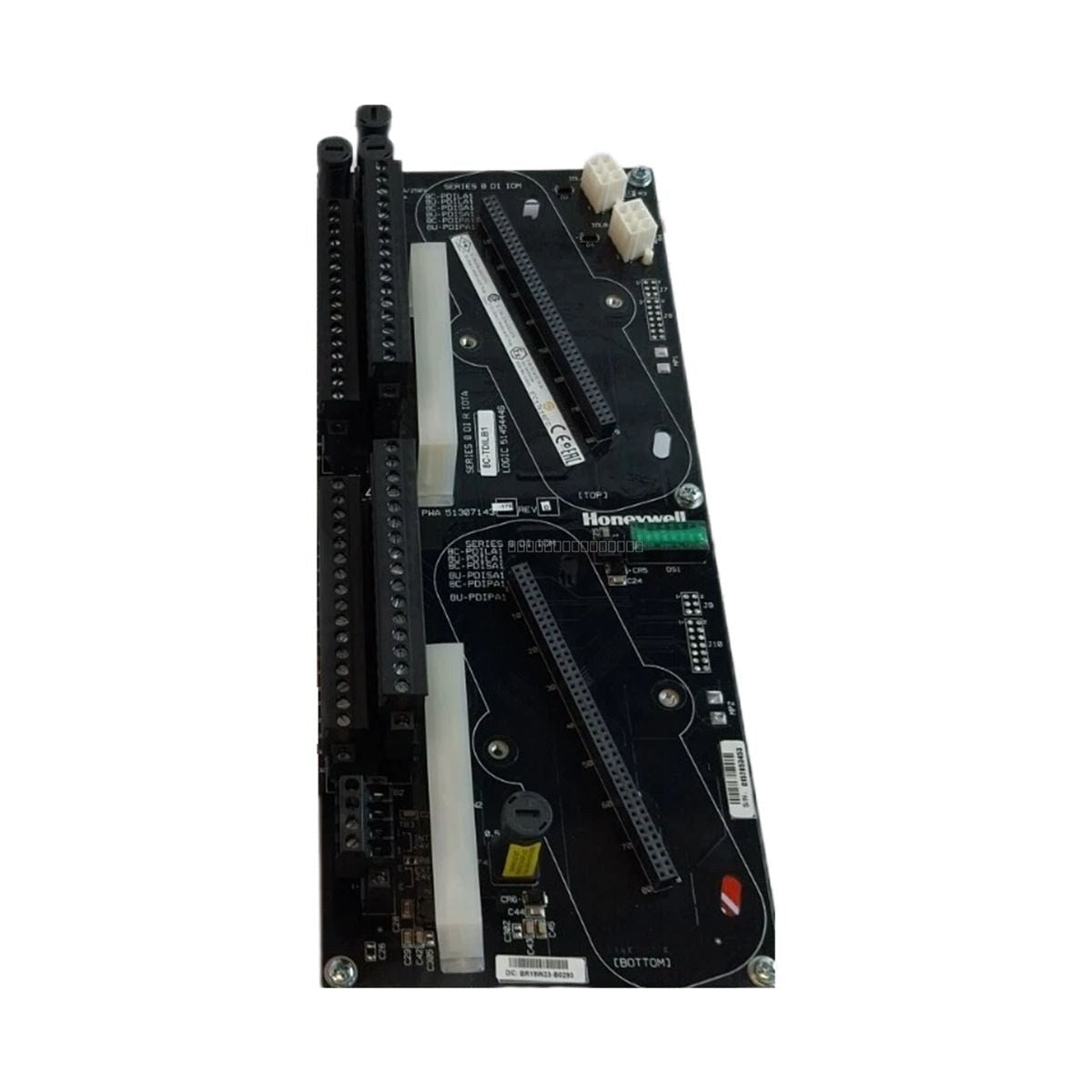

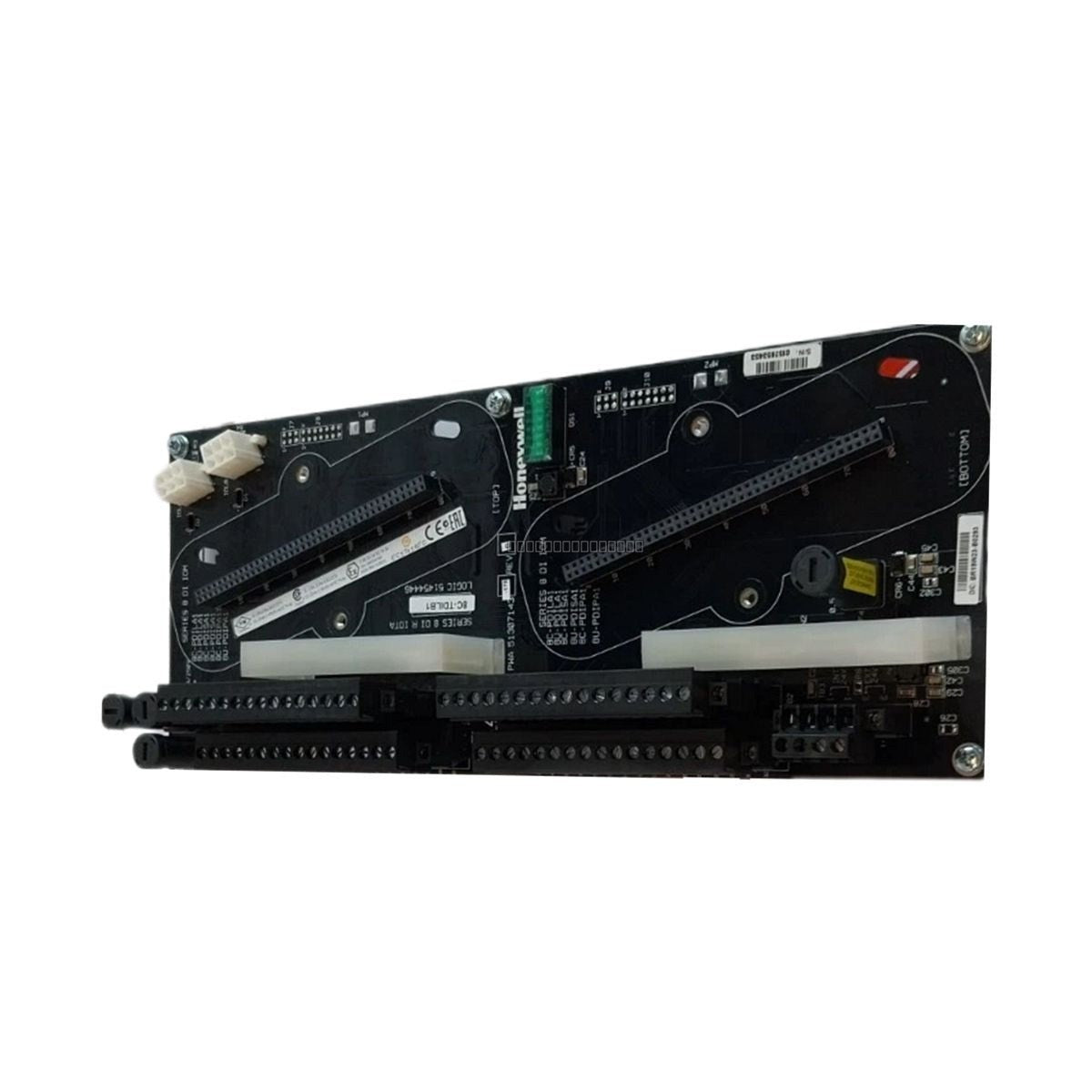

El Honeywell 8C-TDILB1 (51307143-175) es un módulo de entrada digital de 32 canales diseñado para el sistema de control distribuido Experion LX. Este módulo proporciona monitoreo de entrada digital de alta densidad con características integradas para la integridad de los datos y la fiabilidad del sistema. Admite configuraciones redundantes, lo que lo hace adecuado para aplicaciones críticas de automatización de procesos donde se requiere un funcionamiento continuo.
Características
Capacidad de entrada digital de 32 canales.
Admite redundancia opcional para requisitos de alta disponibilidad.
Amplios autodiagnósticos para garantizar la integridad de los datos y la detección de fallas.
Selección de alimentación de campo interna o externa con alimentación de excitación incorporada, lo que reduce la necesidad de alimentación de cableado externa.
Indicación de entrada directa o inversa configurable.
Aislamiento galvánico mediante acoplamiento óptico dentro del IOM.
Especificaciones Técnicas
Parámetro
Especificación
Modelo de Producto
8C-TDILB1 (51307143-175)
Canales de Entrada
32
Clasificación de Voltaje
24 VCC
Rango de Voltaje de Alimentación DI
18 a 30 VCC
Clasificación de Corriente del Módulo
95 mA
Voltaje/Corriente de Detección ON
13 VCC (mín.) / 3 mA (mín.)
Voltaje/Corriente de Detección OFF
5 VCC (máx.) / 1.2 mA (máx.)
Impedancia de Entrada
4.2 KΩ
Aislamiento Galvánico
1000 VCA RMS o ±1500 VCC para el Sistema
Retardo del Filtro de Entrada
5 ms ± 20%
Pautas de Instalación
Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo del rack de E/S.
El módulo debe manejarse utilizando prácticas estándar de protección ESD (descarga electrostática) para evitar daños a los circuitos internos.
Verifique que la fuente de alimentación de campo esté dentro del rango de 18-30 VCC antes de conectar el cableado de campo.
Asegure un asiento adecuado en el IOTA (Conjunto de Terminación de E/S) para mantener un contacto eléctrico confiable.
Encamine los cables de señal lejos de fuentes de alto voltaje o alta EMI para minimizar la interferencia de la señal.
Preguntas Frecuentes
¿Este módulo admite operación redundante?
Sí, el 8C-TDILB1 está diseñado para admitir redundancia opcional, lo que permite configuraciones de alta disponibilidad dentro del sistema Experion LX.
¿El módulo requiere alimentación externa para los dispositivos de campo?
El módulo cuenta con alimentación de excitación incorporada, lo que puede eliminar la necesidad de alimentación de cableado externa, dependiendo de los requisitos específicos del dispositivo de campo y el presupuesto de energía.
