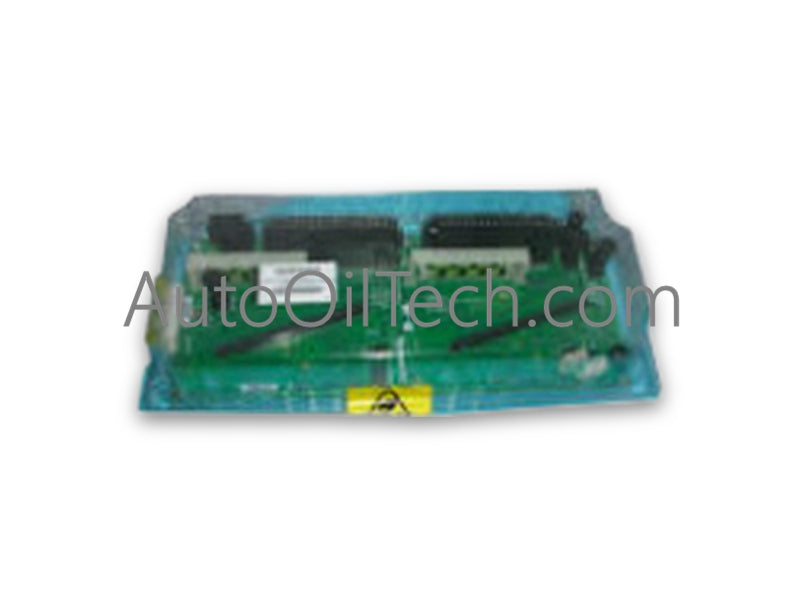

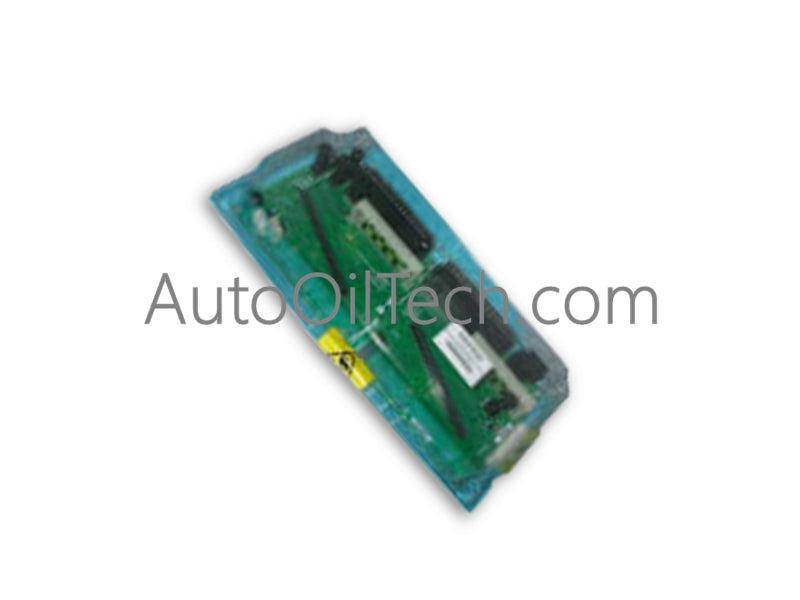

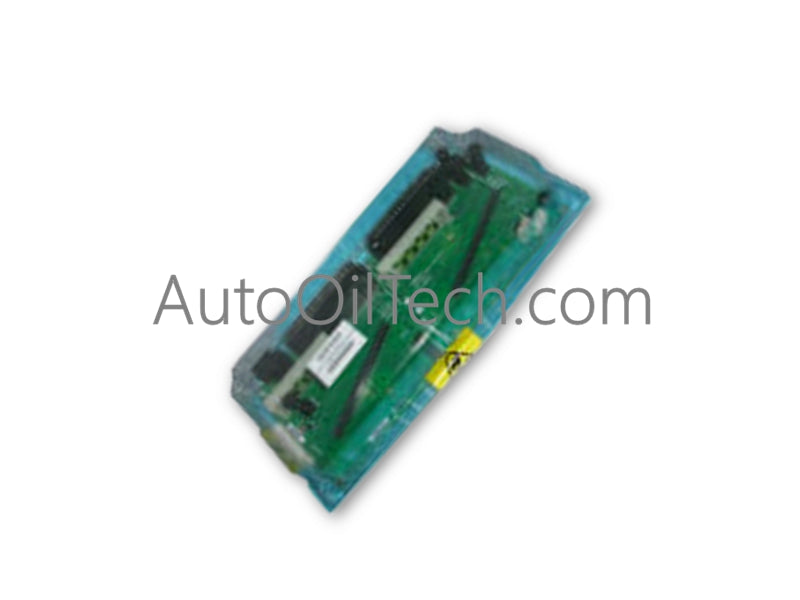

Conjuntos de terminación de E/S del controlador Honeywell 8C-TCNTA1 Serie 8

Configurado para la interfaz de señal del controlador y el enrutamiento de terminación de E/S en las plataformas Honeywell Serie 8, el Honeywell 8C-TCNTA1 (Montaje de terminación de E/S del controlador 8C-TCNTA1) proporciona una ejecución física/eléctrica directa. El hardware conecta el cableado de la instrumentación de campo y conecta los canales de señal directamente a los procesadores de control primarios que ejecutan Bloques de Algoritmos Personalizados (CABs). Las estructuras de enrutamiento de señal integradas desacoplan los buses del plano posterior lógico de las sobretensiones eléctricas externas a través de los puntos de terminal de campo.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal a canal

El 8C-TCNTA1 incorpora vías de traza internas dedicadas en el plano posterior, diseñadas para mantener la fidelidad de la señal para circuitos de campo analógicos, incluidas las modulaciones del protocolo de bucle HART de 4-20 mA. La arquitectura de aislamiento de canal a canal evita que los cambios de potencial de tierra entre bucles de campo causen errores de medición o fallas de hardware en puntos de terminal adyacentes. Los circuitos de supresión de ruido de alta frecuencia filtran las interferencias electromagnéticas del lado del campo, lo que garantiza una ejecución determinista del bucle de control y una comunicación estable con el procesador principal.

Preguntas frecuentes

P: ¿Cómo maneja el ensamblaje de terminales 8C-TCNTA1 el procesamiento de señales para los Bloques de Algoritmos Personalizados (CABs)?

R: El ensamblaje de terminación física conecta el cableado externo directamente y enruta las señales eléctricas brutas al procesador de control principal de la Serie 8, donde los CABs configurados por el usuario realizan algoritmos de bucle dedicados.

P: ¿Qué procedimiento de puesta a tierra debe observarse durante la instalación del 8C-TCNTA1?

R: El soporte de montaje debe conectarse a la barra de tierra principal del gabinete mediante una correa de cobre dedicada para garantizar un blindaje adecuado del chasis y la disipación de transitorios.

P: ¿Cuál es el procedimiento para desconectar el cableado de campo durante el mantenimiento del sistema?

R: Desenergice los bucles de campo de 24 VCC conectados antes de quitar los bloques de terminales o de desconectar los conductores del cableado de campo del ensamblaje 8C-TCNTA1.

Pautas de instalación en campo

1. Monte la placa base IOTA de forma segura en el riel de montaje del gabinete y conecte el conector de tierra del chasis a la barra de tierra principal con un conductor de cobre de baja impedancia (mínimo 4 mm2 / 10 AWG).
2. Aísle todas las fuentes de alimentación de campo externas de 24 VCC antes de conectar o alterar las conexiones de los terminales de campo en el ensamblaje.
3. Encamine los cables de entrada de campo dentro de conductos metálicos con toma de tierra, manteniendo una separación física mínima de 300 mm de las líneas de distribución de energía de CA y los circuitos de control del motor.
4. Termine los blindajes de los cables de señal en un único punto dedicado en el riel de conexión a tierra del recinto para evitar la formación de corrientes de bucle de tierra en los circuitos de campo.
5. Apriete todos los tornillos de los bloques de terminales de campo a un par de torsión de entre 0,5 y 0,6 Nm para mantener un contacto hermético de baja resistencia.
