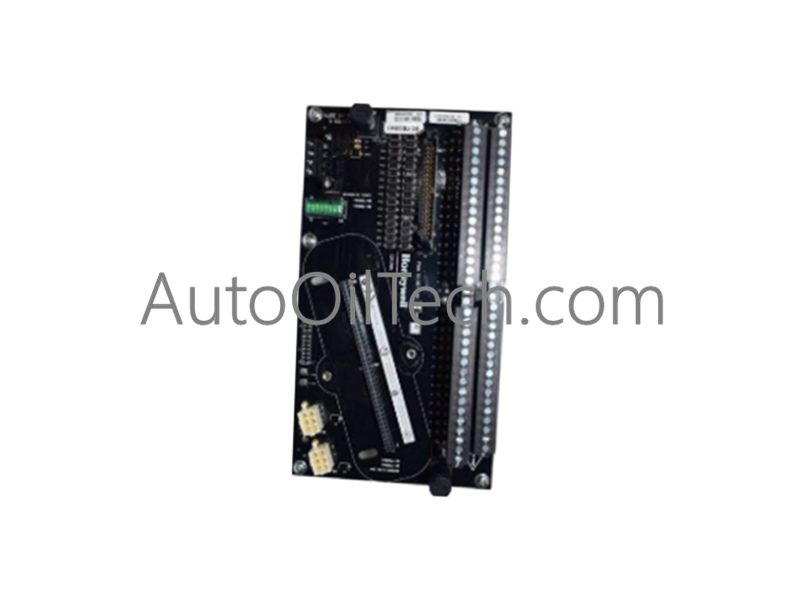

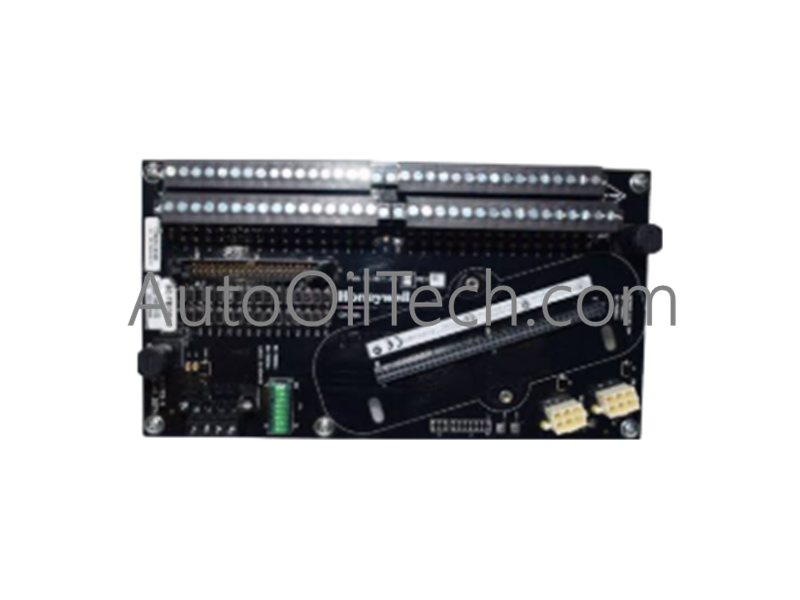

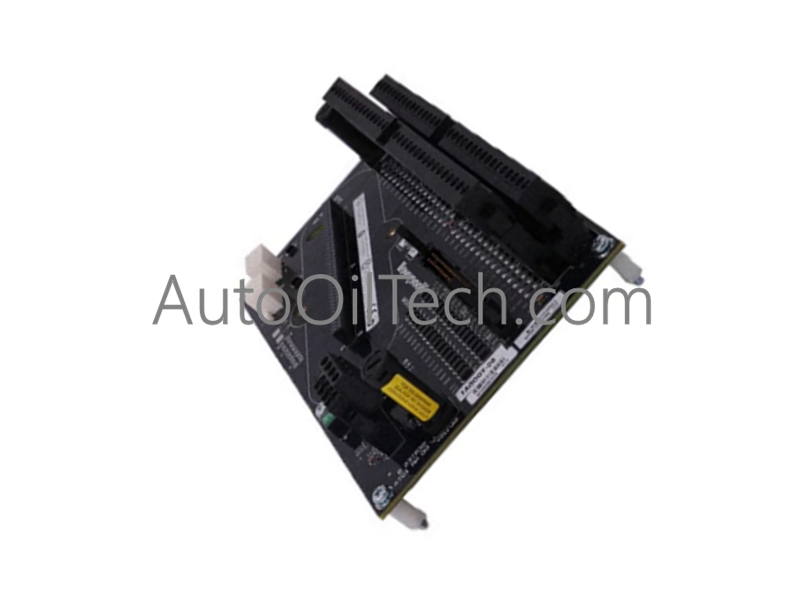

Módulos de salida digital Honeywell 8C-POODA1

Configurado para la actuación de campo discreta en plataformas Honeywell Experion PKS, el Honeywell 8C-PDODA1 (módulo de salida digital 8C-PDODA1) proporciona una ejecución física/eléctrica directa. El conjunto de salida con bus de 32 canales y 24 VCC convierte las señales de comando internas del plano posterior en estados discretos aislados en campo para accionar elementos de control final binarios. Con un recubrimiento de conformación para ambientes hostiles, el hardware desacopla los nodos de procesamiento de la lógica del controlador principal de los transitorios eléctricos externos a través de los bucles de salida de campo.

Especificaciones del hardware

Aislamiento canal a canal e integración del protocolo de bucle DCS

El 8C-PDODA1 incorpora barreras de aislamiento galvánico dedicadas en el lado de campo, protegiendo los trazados lógicos internos contra picos de tensión de modo común y bucles de falla de línea a tierra. Si bien opera junto a unidades de procesamiento de bucle analógico que transportan comunicaciones de protocolo de bucle HART de 4-20 mA, el módulo mantiene una conmutación discreta determinística de 32 canales sin introducir diafonía de alta frecuencia o degradación del ruido del bus del plano posterior. La distribución del plano de energía interno alimenta las cargas de campo a través de bancos de salida con bus mientras mantiene el aislamiento físico de los circuitos de procesamiento del controlador principal.

Preguntas frecuentes

P: ¿Cómo protege el recubrimiento de conformación del 8C-PDODA1 los circuitos internos?

R: El recubrimiento protector forma una fina barrera a través del conjunto de la placa de circuito impreso, evitando la acumulación de humedad, los contaminantes conductores en el aire y la corrosión por vapores químicos que podrían provocar cortocircuitos en las trayectorias.

P: ¿Cuál es el beneficio del aislamiento de campo en este módulo de 32 canales?

R: El aislamiento de campo desacopla los circuitos de carga de salida externos de 24 VCC del bus del plano posterior DCS interno, evitando que las sobretensiones eléctricas y las fallas a tierra en las líneas de los dispositivos de campo interrumpan las operaciones de control del sistema.

P: ¿Qué configuración eléctrica se utiliza para los canales de salida del 8C-PDODA1?

R: El módulo utiliza una topología de salida digital con bus alimentada por un bucle de distribución externo de 24 VCC para conmutar estados de salida discretos en 32 canales de campo individuales.

Pautas de instalación en campo

1. Conecte el terminal de tierra de la placa base de montaje de la Serie 8 a la barra de conexión a tierra principal del chasis con un conductor de cobre trenzado (mínimo 4 mm2 / 10 AWG).
2. Aísle las fuentes de alimentación de bucle de 24 VCC externas antes de insertar o retirar el módulo 8C-PDODA1 de su ranura en la placa base.
3. Encamine el cableado de salida digital de 24 VCC a través de canaletas metálicas dedicadas y conectadas a tierra, separadas por al menos 300 mm de los conductores de CA de alta tensión.
4. Termine todas las conexiones de blindaje del cableado de campo en un único punto de conexión a tierra para evitar corrientes de tierra circulantes a través de los bucles de salida.
5. Apriete los tornillos del bloque de terminales de cableado de la placa base a 0,5 a 0,6 Nm para garantizar un contacto mecánico hermético a los gases y una baja resistencia eléctrica.
