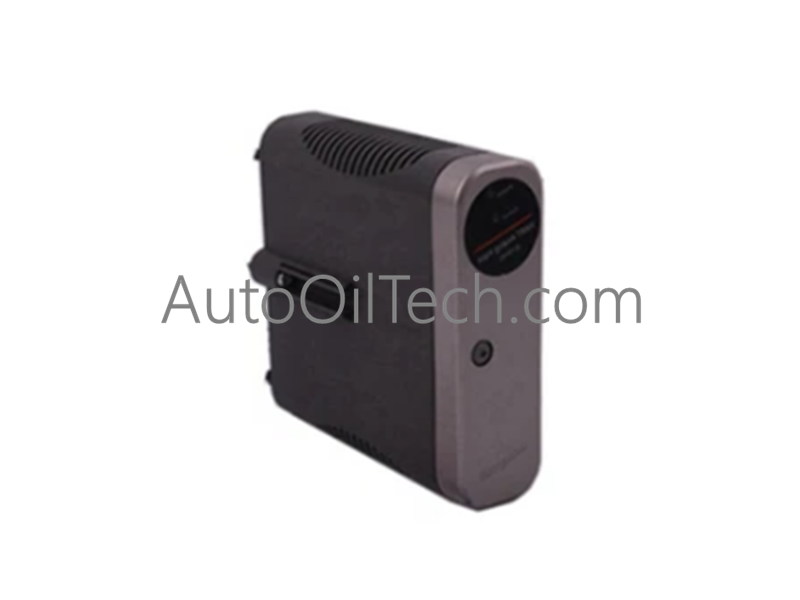

Módulo de puerta de enlace Profibus Honeywell 8C-IP0102

Configurado para la traducción de protocolos de red y el intercambio de datos determinísticos de bus de campo en plataformas de la Serie 8, el Honeywell 8C-IP0102 (Módulo de puerta de enlace Profibus 8C-IP0102) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Conectividad FOUNDATION Fieldbus / Profibus PA y aislamiento de canal a canal

El Honeywell 8C-IP0102 enlaza las redes de supervisión de toda la planta con los lazos de instrumentación de bus de campo. Operando como un nodo estándar de Fault Tolerant Ethernet (FTE) dentro del entorno Experion Serie 8, la puerta de enlace interconecta los buses de control de supervisión directamente con las redes de campo PROFIBUS DP/PA. Las barreras de aislamiento integradas de canal a canal eliminan los lazos de potencial de tierra y aíslan el ruido de comunicación de campo de la electrónica de la placa posterior del controlador central. El módulo consume una corriente máxima de 430 mA de un riel de alimentación de 24 VCC, procesando transferencias de datos de bus de campo cíclicas y acíclicas de alta densidad a través de protocolos de instrumentación de campo dentro de un rango de temperatura de funcionamiento de 0 a 60 grados C.

Preguntas frecuentes

P: ¿Qué función de red cumple el módulo de puerta de enlace 8C-IP0102 dentro de las arquitecturas Honeywell Serie 8?

R: El módulo funciona como un nodo estándar de Fault Tolerant Ethernet (FTE), funcionando como un módulo de puerta de enlace Profibus (PGM) para integrar las redes de bus de campo en la capa de control del sistema.

P: ¿Cuáles son los principales parámetros de energía eléctrica para el conjunto 8C-IP0102?

R: La puerta de enlace funciona con una entrada de alimentación de 24 VCC con un consumo de corriente máximo de 430 mA.

P: ¿La placa de circuito impreso 8C-IP0102 se suministra con recubrimiento conformado?

R: Sí, el 8C-IP0102 se especifica como un conjunto de puerta de enlace PROFIBUS (ASSY) recubierto.

Pautas de instalación en campo

1. Aislamiento de energía: Desconecte las fuentes de alimentación primarias de 24 VCC y las líneas de comunicación de campo auxiliares antes de montar o realizar el mantenimiento del módulo de puerta de enlace.
2. Instalación del portador: Alinee el chasis del módulo con los rieles de guía de tarjetas del conjunto de montaje de la Serie 8. Deslice el módulo hacia adentro hasta que los conectores traseros encajen de forma segura con la placa posterior.
3. Terminación y blindaje del bus: Conecte el cableado de la red PROFIBUS utilizando cables blindados de par trenzado estándar. Asegúrese de que las resistencias de terminación de bus adecuadas estén conectadas en los extremos del segmento y conecte los blindajes de los cables al bus de tierra del gabinete principal.
4. Gestión térmica: Mantenga el espaciado vertical requerido alrededor del conjunto para facilitar la convección natural del aire dentro del rango de temperatura de funcionamiento especificado de 0 a 60 grados C.
