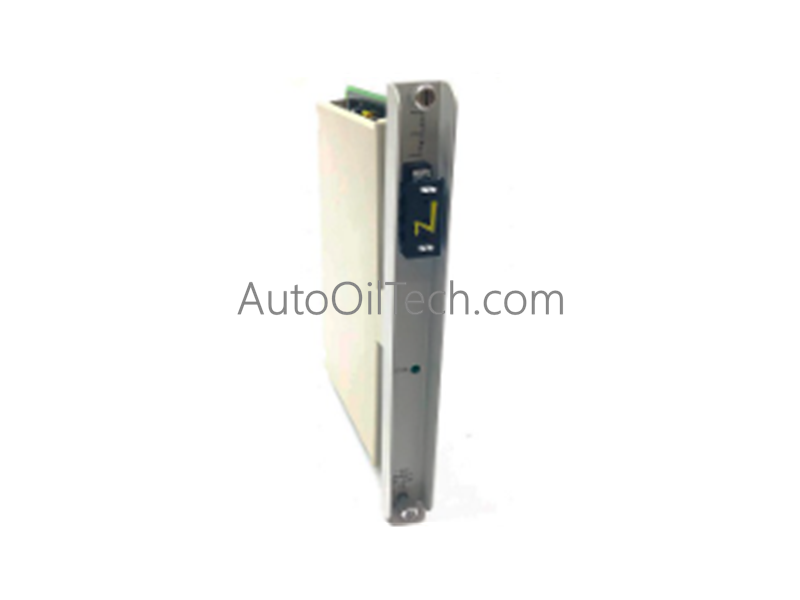

Módulo SDM Honeywell 621-0004

Configurado para la interconexión de señales discretas multiventaja en plataformas de control industrial, el Honeywell 621-0004 (Módulo SDM 621-0004) proporciona una ejecución física directa de la conmutación de E/S en dominios de voltaje heterogéneos. El módulo sirve como el principal Módulo SDM 621-0004 utilizado para ejecutar el monitoreo de estado y la distribución de señales de control en las plataformas PLC de la serie 620 de Honeywell.

Especificaciones de hardware

Control industrial y métricas de DCS

• Aislamiento canal a canal: El 621-0004 integra aislamiento galvánico para separar los canales de señal discretos del backplane del sistema y de los puntos de E/S vecinos. Este diseño mitiga el riesgo de propagación de fallas transitorias de alto voltaje, como las que ocurren durante eventos de conmutación de CA, en la lógica del controlador, manteniendo así la integridad del ciclo de escaneo total de E/S.
• Conectividad de protocolo de bucle HART de 4-20 mA (contexto del sistema): Aunque el 621-0004 funciona como un SDM discreto (módulo de distribución de señales), está diseñado para su colocación en racks de E/S que albergan simultáneamente instrumentación analógica. Los circuitos internos del módulo están blindados para garantizar que las transiciones de estado discretas no induzcan diafonía electromagnética en las rutas de señales analógicas de protocolo de bucle HART de 4-20 mA adyacentes, preservando la precisión de la medición para los transmisores de proceso conectados.

Preguntas frecuentes

P: ¿El módulo admite el intercambio en caliente dentro del rack del PLC?

R: No. El 621-0004 no está diseñado para el intercambio en caliente. La alimentación del rack y la alimentación de campo deben desenergizarse antes de la instalación o extracción para evitar posibles daños a los conectores del backplane o a los elementos de conmutación internos.

P: ¿Las salidas están protegidas internamente contra el retorno inductivo de carga?

R: El módulo maneja la conmutación de carga industrial estándar, pero se requiere supresión externa (como diodos para CC o snubbers MOV/RC para CA) para cargas altamente inductivas como grandes contactores o válvulas solenoides para proteger los semiconductores de conmutación.

Directrices de instalación en campo

• Cableado de campo: Observe los límites de corriente específicos del voltaje: 500 mA para 115 VCA y 1 A para aplicaciones de 24 VCA/VCC. Exceder estas clasificaciones puede resultar en daños permanentes al hardware. Utilice conductos de cables separados para conductores de señal de alto voltaje (115/230 VCA) y bajo voltaje (24 V) para minimizar el acoplamiento inductivo.
• Blindaje y puesta a tierra: Conecte todos los blindajes de los cables al bus de tierra de protección (PE) del gabinete. Se requiere una ruta de tierra de baja impedancia para que los filtros internos desvíen eficazmente el ruido electromagnético generado por las cargas conmutadas.
• Asiento mecánico: Verifique que el módulo esté completamente encajado en el backplane del rack. Un asiento inseguro puede causar una comunicación intermitente con la CPU, lo que resulta en una ejecución impredecible del estado de E/S o errores de paridad en el bus del sistema.
