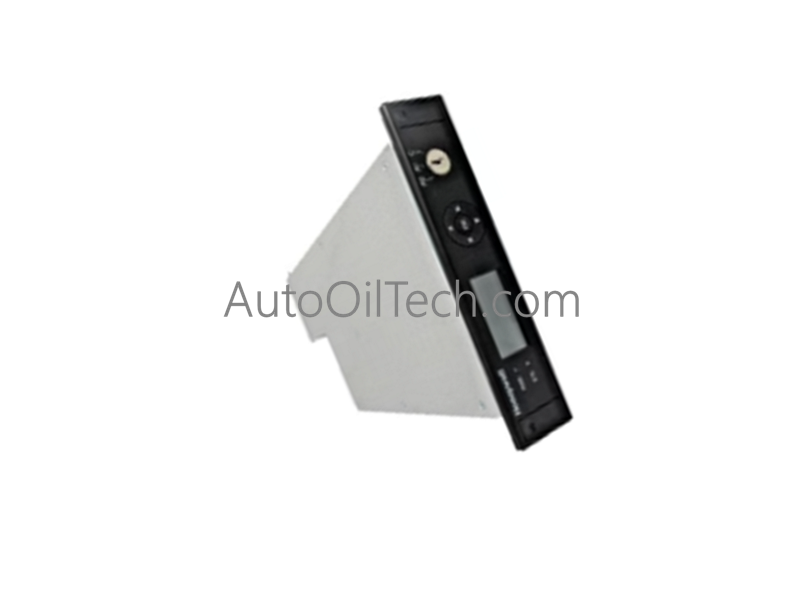

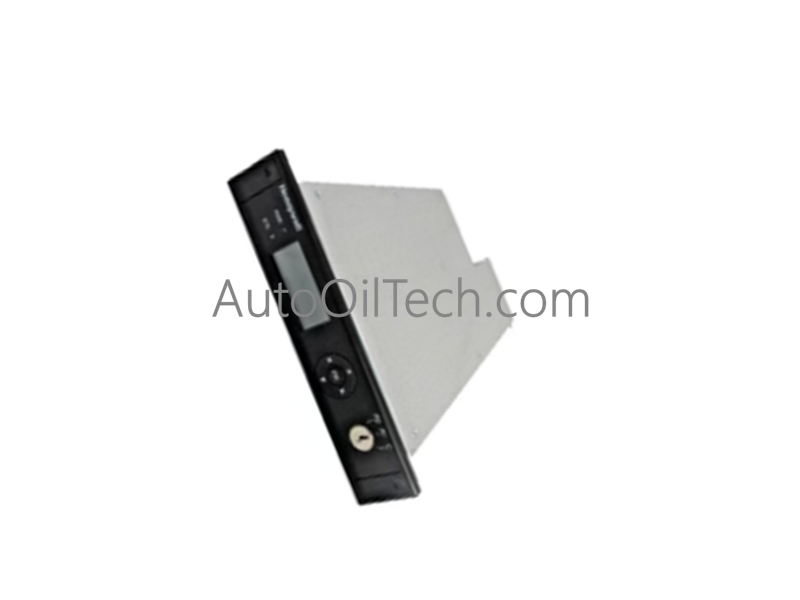

Módulo Procesador UEA Honeywell 51454832-100

El Honeywell 51454832-100, también catalogado como el Módulo Procesador UEA 51454832-100, funciona como un componente de hardware dedicado para gestionar la lógica de control, coordinar las operaciones de E/S y facilitar las comunicaciones de red dentro de las arquitecturas DCS Honeywell TDC 3000 y Experion LCN.

Especificaciones de hardware

Integración de control de procesos y rendimiento de bucle

El 51454832-100 funciona dentro de la arquitectura Universal External Node Adapter (UEA), ejecutando métricas de determinismo y manteniendo sólidos parámetros de aislamiento.

• Aislamiento de canal a canal y seguridad de bucle HART de 4-20 mA: Al estandarizar las operaciones de interfaz en la capa del adaptador de nodo, el procesador garantiza que las fallas transitorias de campo no afecten los cálculos lógicos centrales. El módulo coordina el procesamiento estándar de bucle HART de 4-20 mA aguas abajo mientras aísla las comunicaciones de bus de alta frecuencia.
• Control de llave físico integrado: Cuenta con un interruptor de llave montado en la parte frontal con posiciones dedicadas (R2, R1, C) para bloquear, desbloquear o configurar parámetros de memoria localmente, evitando modificaciones de firmware remotas no autorizadas.
• Retroalimentación de diagnóstico guiada por LCD: La pantalla LCD del panel frontal, junto con los LED de estado, proporciona monitoreo del sistema en tiempo real, secuencias de diagnóstico de códigos de error y variables de estado del nodo local para acelerar la resolución de problemas de hardware.

Preguntas frecuentes

• P: ¿Se puede intercambiar en caliente este módulo mientras el DCS está funcionando?
• R: No. Debido a que el 51454832-100 gestiona la ejecución de la lógica de control en tiempo real y coordina el mapeo directo de nodos de E/S, retirar la tarjeta bajo carga interrumpirá las comunicaciones de campo y apagará el subsistema de control asociado. La alimentación del rack debe aislarse completamente antes de su reemplazo.
• P: ¿Cuál es la función del interruptor de llave físico en la placa frontal?
• R: El interruptor de llave establece los niveles de acceso al hardware local (como el funcionamiento del sistema, el programa y los estados de bloqueo de configuración), evitando cambios accidentales o maliciosos en los mapas de memoria centrales desde la consola de la estación de ingeniero.
• P: ¿Cómo se integra este módulo en la plataforma Experion LCN?
• R: El módulo actúa como un procesador de Adaptador de Nodo Externo Universal (UEA), puenteando los bloques físicos de entrada/salida heredados y los anillos de comunicación de la Red de Control Local (LCN) moderna para admitir actualizaciones estructuradas del sistema.

Pautas de instalación en campo

• Precauciones de inserción del chasis: Deslice suavemente el procesador a lo largo de las guías de la tarjeta en la ranura UEA dedicada. Asegúrese de que los pines del backplane estén perfectamente alineados antes de aplicar presión de asiento, y bloquee el módulo en su lugar con los tornillos de retención frontales para mitigar la vibración mecánica industrial continua.
• Puesta a tierra y continuidad del blindaje: Confirme que el marco del rack host esté conectado a un bus de tierra de instrumento maestro de baja impedancia. Esto es esencial para proteger los circuitos lógicos digitales internos del ruido de línea de modo común y la interferencia de radiofrecuencia (RFI).
• Protección conformada y límites ambientales: Esta placa debe instalarse en un entorno con clima controlado que cumpla con los estándares ambientales de Clase G1 para evitar la corrosión prematura de los componentes montados en superficie en atmósferas industriales.
