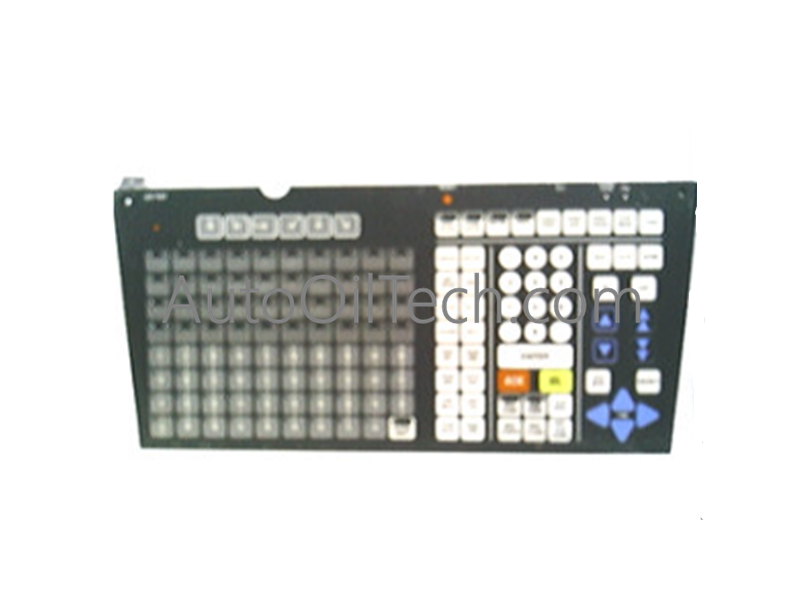

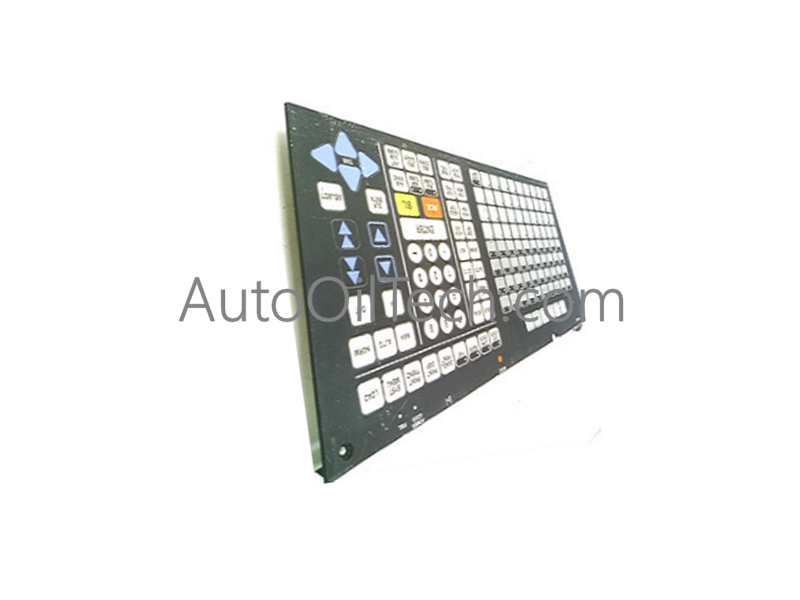

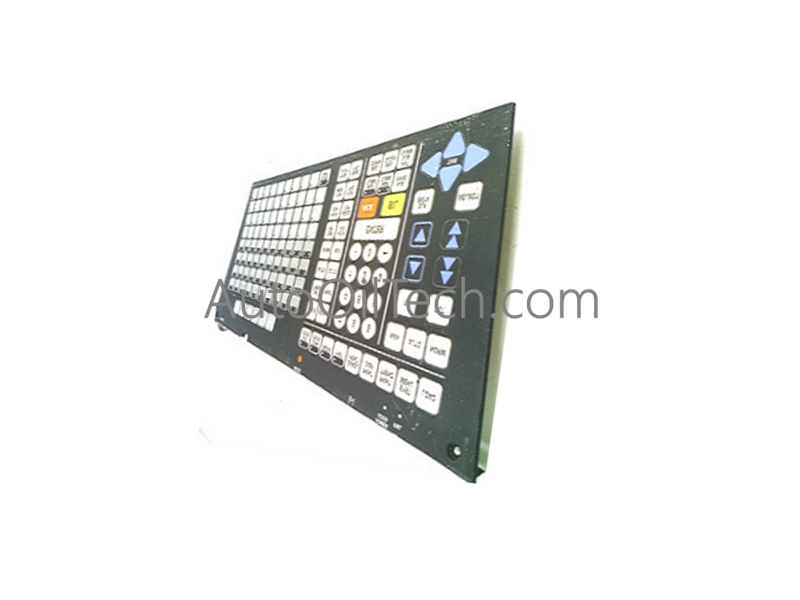

Teclado de membrana QWERTY Honeywell 51401560-100

El Honeywell 51401560-100, también catalogado como el teclado de membrana QWERTY 51401560100, funciona como un componente de hardware dedicado para la ejecución de entradas de interfaz hombre-máquina (HMI) dentro de terminales de programación de PLC industriales y estaciones de operador. Registra las selecciones de pulsaciones de teclado de forma nativa en el nivel de interfaz para traducir las entradas del operador en comandos del sistema en paralelo a las plataformas de la red de control maestro.

Especificaciones de hardware

Control de procesos e instrumentación DCS

• Entradas de configuración de protocolo de bucle HART de 4-20 mA: La interfaz alfanumérica permite a los operadores introducir valores de sintonización, límites de calibración y variables de rango bajo/alto directamente en el terminal de programación, modificando los parámetros activos del protocolo de bucle HART de 4-20 mA en todo el sistema.
• Gestión de nodos de conectividad FOUNDATION Fieldbus / Profibus PA: Los comandos de pulsación de teclas introducidos a través de la distribución se convierten en modificaciones de parámetros que se asignan a través de controladores de bus locales para actualizar los archivos de configuración distribuidos a través de segmentos de conectividad FOUNDATION Fieldbus / Profibus PA.
• Construcción de protección de aislamiento de canal a canal: El teclado utiliza una fachada de membrana sellada que aísla los caminos de traza internos de los contaminantes externos. Este diseño bloquea la entrada de polvo o humedad que podría alterar las resistencias internas, evitando fugas a tierra y manteniendo el aislamiento localizado de canal a canal.

Preguntas frecuentes

P: ¿Qué comportamiento de seguimiento técnico se manifiesta si una unión de matriz de membrana específica sufre una rotura física o una falla de interruptor?

R: El bucle de contacto alfanumérico específico registra un circuito abierto o una condición de continuidad permanente. El controlador del terminal local anula la validación del comando para ese código de tecla específico, generando una trama de datos sin asignar o un indicador de falla de entrada en la interfaz de la estación local.

P: ¿Se puede desconectar y reemplazar este conjunto de membrana de 1.72 lbs mientras el terminal de programación principal permanece completamente encendido?

R: Sí, siempre que el enlace de comunicación utilice una interfaz de enchufe externa estándar (como parámetros PS/2 o USB). Si el módulo se conecta mediante cables de cinta internos directos a una tarjeta de placa posterior, el terminal debe apagarse para evitar que los picos transitorios corrompan la memoria de registro activa.

Directrices de instalación en campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Aísle todas las conexiones de interfaz principales y verifique que una muñequera antiestática de descarga electrostática (ESD) esté conectada a una toma de tierra antes de la instalación. Alinee la carcasa del teclado de forma cuadrada con la abertura del bisel de la consola, presionando uniformemente para asegurar que el sello adhesivo o los soportes mecánicos logren un asentamiento mecánico completo contra la vibración de la consola.
• Separación de conductores, restricciones de conductos y conexión a tierra del blindaje: Encamine la cinta de interfaz integrada o el cable blindado dentro de las vías de cableado de baja tensión dedicadas, completamente separadas de las líneas de CA de alto potencial o los conductores de los actuadores del motor para evitar interferencias electromagnéticas. Conecte a tierra el trenzado del blindaje del cable en el punto de chasis de tierra de la consola principal para evitar que el ruido eléctrico distorsione las señales de transmisión de pulsaciones de teclas.
