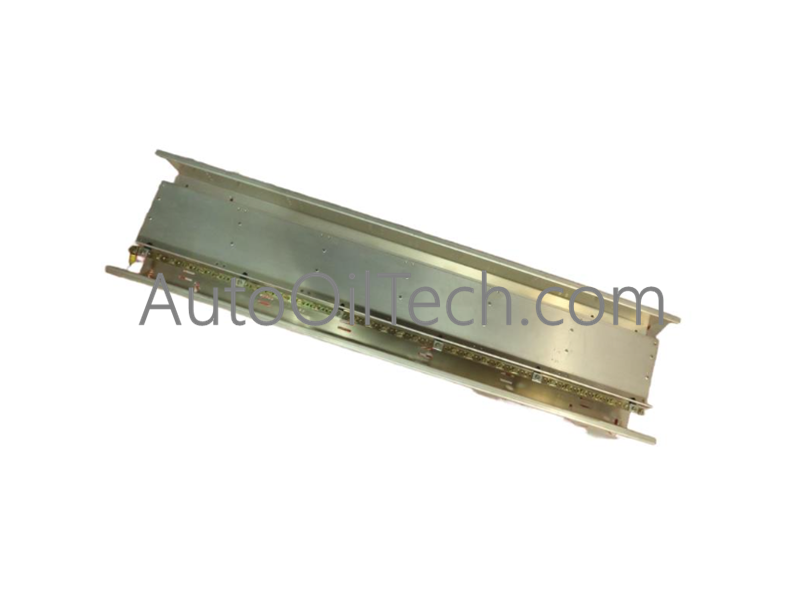

Honeywell 51401246-200 Canal de Montaje FTA en Rack

El Honeywell 51401246-200, también catalogado como el Canal de montaje Rack FTA 51401246-200, funciona como un componente de hardware dedicado para la fijación mecánica de los conjuntos de terminación de campo (FTA) y la contención de paneles dentro de estructuras estrechas de gabinetes Rittal. El conjunto proporciona una ejecución de montaje físico directo para las interfaces de transición de cableado de campo en los gabinetes Honeywell TDC 3000 y Experion PKS.

Especificaciones de hardware

Características de integración del sistema de control de procesos y DCS

• Canalización de cables de bucle HART de 4-20 mA: La estructura de canal vertical estandarizada enruta cables de señal de campo de alta densidad, proporcionando vías organizadas para bucles de E/S analógicos HART de 4-20 mA que ingresan a los conjuntos de terminación de campo.
• Soporte de aislamiento eléctrico de canal a canal: Los separadores de aislamiento no conductores y el espaciado preciso de los orificios de montaje evitan el contacto metálico accidental entre las placas FTA adyacentes, eliminando posibles bucles de tierra a través de los canales de campo.
• Blindaje térmico de compensación de unión fría: Mantiene una alineación estructural estable para bloques de terminales de temperatura, reduciendo la turbulencia del flujo de aire localizado cerca de los nodos de compensación de unión fría en los FTA de termopar.

Preguntas frecuentes

P: ¿El canal de montaje 51401246-200 requiere energía eléctrica o conexiones a tierra?

R: Como canal estructural pasivo, no consume energía eléctrica. Sin embargo, el marco metálico debe conectarse directamente a la barra de tierra del gabinete mediante una correa de tierra dedicada para garantizar la protección contra descargas electrostáticas.

P: ¿Se pueden montar o reemplazar los FTA en este canal mientras los bucles de campo adyacentes están activos?

R: El montaje físico de los FTA en el canal se puede realizar sin desenergizar los bucles no peligrosos adyacentes, siempre que los terminales de cableado de campo permanezcan protegidos de cortocircuitos mecánicos o contacto con herramientas.

P: ¿Qué hardware de montaje se requiere para asegurar el canal en un marco de gabinete Rittal estrecho?

R: El canal utiliza tuercas cautivas estándar de gabinete Rittal y sujetadores roscados M6 para sujetarse directamente a los rieles del marco del gabinete DIN/Rittal vertical.

Pautas de instalación en campo

1. Alineación del marco Rittal: Coloque el canal de montaje 51401246-200 contra los rieles estructurales verticales del gabinete Rittal estrecho. Asegure la alineación vertical correcta con los conductos de cableado adyacentes.
2. Apriete de sujetadores: Inserte los tornillos de montaje M6 a través de las ranuras preperforadas del canal en las tuercas cautivas del marco del gabinete. Apriete los sujetadores de manera uniforme a 4.5 Nm para evitar la flexión del marco bajo cargas pesadas de cables de campo.
3. Unión del chasis: Conecte una correa de tierra de cobre trenzado desde el espárrago de tierra del canal directamente a la barra de tierra principal del gabinete para establecer una unión equipotencial.
4. Instalación y espacio libre de FTA: Encaje o sujete los conjuntos de terminación de campo (FTA) en las guías del canal de montaje. Verifique que los troncales de cableado de campo mantengan una distancia mínima de 50 mm de las líneas de distribución de CA de alto voltaje.
