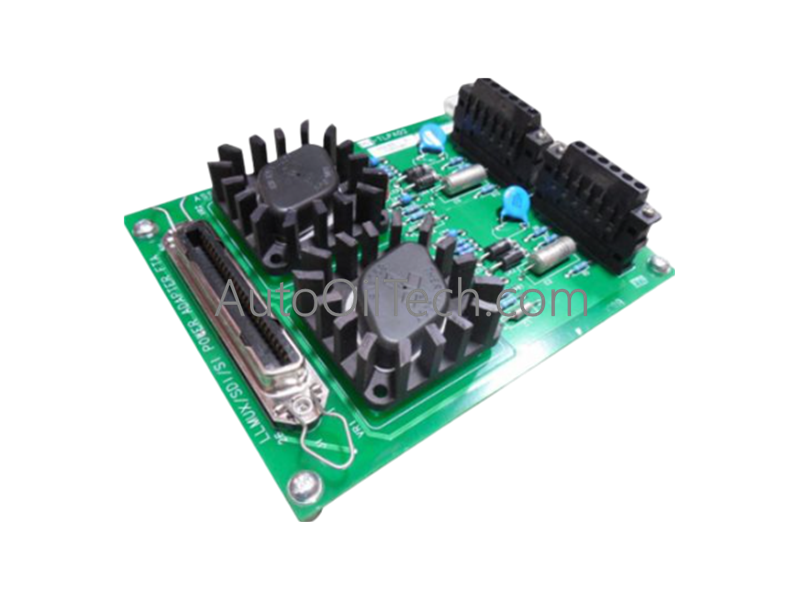

Honeywell 51309204-125 Placa Adaptadora de Alimentación

La Honeywell 51309204-125, también catalogada como la placa adaptadora de alimentación 51309204-125, funciona como un componente de hardware dedicado para el enrutamiento localizado del potencial eléctrico, el aislamiento de doble circuito y la interfaz del conjunto de terminación de campo (FTA) dentro de las redes de control distribuido de Honeywell. La placa de distribución de energía especializada enruta los potenciales lógicos auxiliares de forma nativa en el nivel de hardware para admitir las arquitecturas de procesamiento de campo de multiplexor de bajo nivel (LLMUX), interfaz serie (SI) e interfaz de datos serie (SDI).

Especificaciones de hardware

Topología de red de instrumentación de control de procesos y DCS

• Aislamiento de energía de doble circuito y separación de trazas de señal La tarjeta adaptadora de energía integra dos circuitos eléctricos completamente segregados en un diseño de circuito impreso multicapa. Esta configuración estructural aísla los canales de distribución de energía que van a los conjuntos de terminación de campo adyacentes, evitando que un cortocircuito localizado o una falla a tierra del terminal en un bucle LLMUX reduzca el potencial eléctrico del carril de interfaz de datos secundario.
• Interfaz de terminal de compresión de alta densidad y estabilización de corriente Los terminales de tornillo de compresión de grado industrial incorporados establecen terminaciones mecánicas de cables directas y herméticas al gas. Al minimizar la resistencia de contacto en las uniones de distribución de entrada/salida, la placa asegura una entrega de corriente estable a las tarjetas de interfaz serie adyacentes, suprimiendo las fluctuaciones de voltaje localizadas paralelas a los ciclos lógicos de comunicación de nodos de alta velocidad.

Preguntas frecuentes

P: ¿Cuáles son las consecuencias de implementar esta placa sin revestimiento conforme en entornos altamente corrosivos?

R: Operar el conjunto 51309204-125 sin revestimiento en entornos con altos niveles de humedad, niebla salina o gases reactivos (como el sulfuro de hidrógeno) acelera la corrosión atmosférica en las trazas expuestas y los puntos terminales. Esta degradación conduce a trayectorias conductoras parásitas, cortocircuitos y una pérdida catastrófica de energía en los nodos LLMUX o SI conectados.

P: ¿Se pueden modificar las conexiones de la fuente de alimentación a los terminales de compresión mientras el rack de control está en línea?

R: No, está restringido modificar o retirar las conexiones de cableado activas en esta placa adaptadora mientras está bajo carga eléctrica. La manipulación en vivo puede generar arcos de conmutación inductivos a través de los bloques de terminales, lo que arriesga caídas de potencial que pueden activar tiempos de espera inmediatos del módulo watchdog e impulsar los actuadores de campo conectados a estados de apagado.
