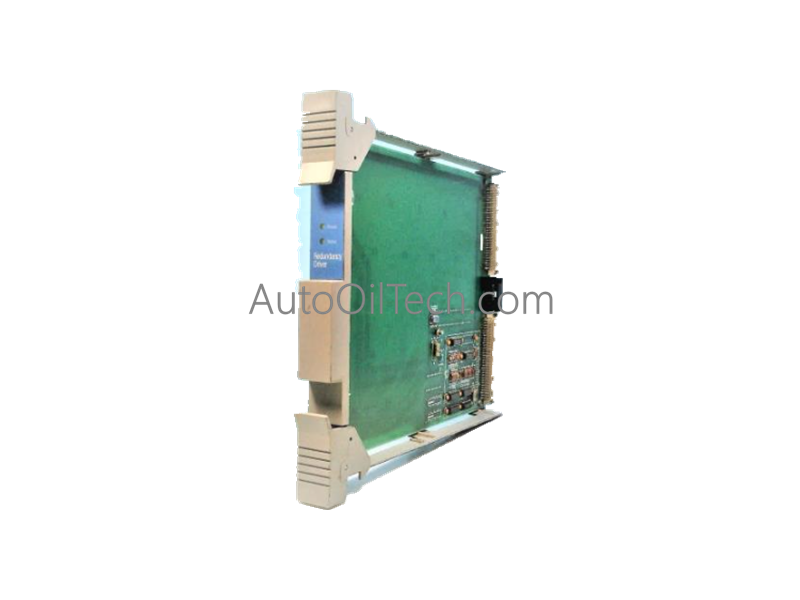

Módulo TAP DCS Honeywell 51308095-100

El Honeywell 51308095-100, también catalogado como el módulo TAP DCS 51308095-100, funciona como un componente de hardware dedicado para la expansión de E/S y la gestión de señales de campo dentro de las arquitecturas de sistemas de control distribuido de Honeywell.

Especificaciones de hardware

Características de la instrumentación de control de procesos y DCS

• Protocolo de bucle HART de 4-20 mA: El módulo TAP facilita la transmisión de datos de diagnóstico HART desde los dispositivos de campo conectados al controlador DCS. Esta arquitectura permite la adquisición simultánea de variables de proceso y diagnósticos de instrumentos secundarios sin introducir una latencia significativa en los bucles de control.
• Aislamiento canal a canal: El módulo proporciona aislamiento eléctrico para los canales de señal analógicos y digitales. Esta separación es necesaria para evitar que las diferencias de potencial de tierra y el ruido de modo común afecten las mediciones de la señal al interactuar con la instrumentación de campo distribuida.
• Compensación de unión fría (CJC): El módulo está diseñado para ser compatible con racks de E/S de alta densidad, lo que garantiza un rendimiento térmico estable para respaldar la precisión de los módulos de entrada adyacentes de termopar o sensibles a la temperatura que utilizan lógica CJC.
• Conectividad FOUNDATION Fieldbus / Profibus PA: El módulo TAP sirve como una puerta de enlace determinista para la E/S a nivel de campo, asegurando que los paquetes de datos de sensores y actuadores descentralizados estén sincronizados para el controlador DCS, manteniendo el rendimiento del bucle de control en tiempo real.

Preguntas frecuentes

P: ¿El módulo TAP admite el intercambio en caliente en un entorno DCS en vivo?

R: La capacidad de intercambio en caliente depende del plano posterior y la unidad de distribución de energía específicos instalados en su rack DCS. Consulte el manual de hardware del sistema para confirmar si el 51308095-100 está calificado para inserción o extracción en vivo sin afectar las operaciones de E/S adyacentes.

P: ¿Puede el módulo TAP procesar señales analógicas y digitales simultáneamente?

R: Sí, el módulo está diseñado para admitir señales mixtas. Puede interactuar con dispositivos de campo tanto analógicos (corriente/voltaje) como digitales (discretos), siempre que el ensamblaje de terminales asociado y la configuración de software en la estación de ingeniería DCS estén configurados correctamente para los tipos de señal específicos que se manejan.

Pautas de instalación en campo

• Montaje: Inserte el módulo firmemente en la ranura del rack designada. Verifique que los conectores del plano posterior estén completamente acoplados y asegure el módulo utilizando los clips de bloqueo mecánicos provistos para evitar la atenuación de la señal debido a la intermitencia del contacto.
• Conexión a tierra: Conecte a tierra el terminal de tierra del chasis del módulo al bus de tierra del gabinete principal utilizando una conexión de baja impedancia. Esto es obligatorio para mitigar la interferencia electromagnética (EMI) y garantizar la integridad de las rutas de señal aisladas.
• Cableado: Mantenga el cableado de la señal de campo separado de las líneas de salida de motores de CA de alto voltaje o VFD por al menos 150 mm. Utilice cableado blindado de par trenzado para todos los dispositivos de campo analógicos y digitales para minimizar el ingreso de ruido inductivo en el circuito de entrada del módulo de expansión.
