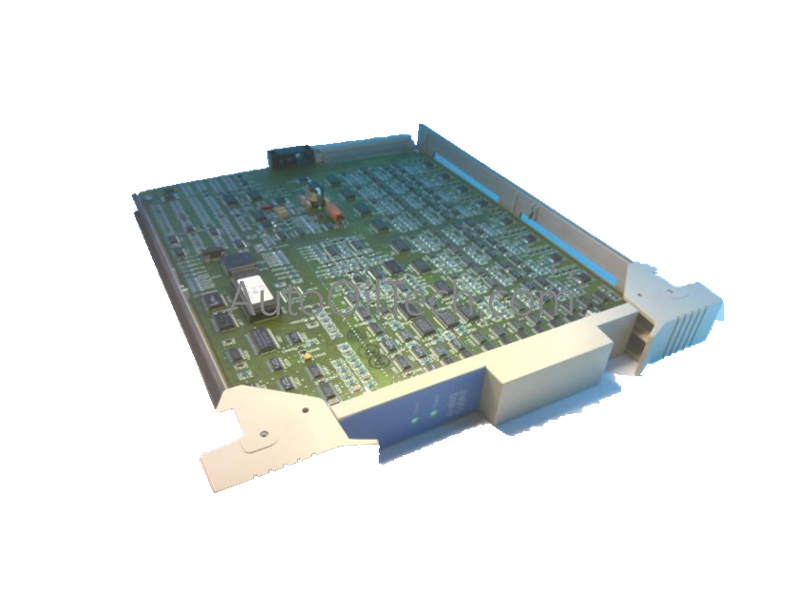

Honeywell 51306673-100 Módulo de Interfaz de Nodo de Procesador Mejorado

Configurado para el enrutamiento de datos de alta velocidad de procesador a E/S en sistemas TDC 3000, el Honeywell 51306673-100 (Interfaz de Nodo de Procesador Mejorada 51306673-100) proporciona ejecución física/eléctrica directa. El módulo sirve como una interfaz de comunicaciones especializada, estableciendo rutas de datos deterministas entre los nodos del procesador central y los subsistemas de entrada/salida periféricos para ejecutar bucles de control sincronizados.

Especificaciones de Hardware

Control de Procesos y Topología de Red de Instrumentación DCS

• Aislamiento Canal a Canal y Señalización Diferencial La electrónica de la interfaz proporciona barreras de aislamiento galvánico a través de los nodos de comunicación en serie y del bus CAN. Esta separación de capa física suprime el ruido eléctrico de modo común y evita que las tensiones transitorias de campo se propaguen a las celdas lógicas del backplane del procesador interno.
• Telemetría Multi-Protocolo y Sincronización de Nodos El módulo maneja el manejo concurrente de protocolos a través de redes seriales y la matriz de bus CAN integrada. Este marco de enrutamiento multi-bus permite el sondeo de diagnóstico de fieldbus en tiempo real y la priorización determinista del escaneo de E/S, haciendo coincidir las tasas de los nodos de procesamiento con las actualizaciones de hardware de campo distribuidas.

Preguntas Frecuentes

P: ¿Cuáles son las restricciones de ranura física al instalar o quitar la tarjeta de interfaz 51306673-100?

R: Está restringida la extracción o inserción del módulo EPNI mientras la alimentación del backplane del nodo del chasis anfitrión está activa. Desconectar la tarjeta durante las operaciones activas interrumpe la matriz lógica del bus de comunicación, causando tiempos de espera inmediatos en la comunicación del nodo y llevando los racks de E/S asociados a su estado de seguridad configurado.

P: ¿Cómo reacciona el módulo a una pérdida repentina de señales de reloj de sincronización a través del enlace serie?

R: Al detectar un fallo de reloj o una desalineación de trama en el enlace principal, la lógica de comunicación interna establece un bit de falla de diagnóstico de red dentro del registro de estado del controlador. La tarjeta deja de enrutar datos activamente y cambia los módulos de E/S descendentes a estados seguros de mantener el último valor o salida cero, dependiendo de los parámetros preprogramados.
