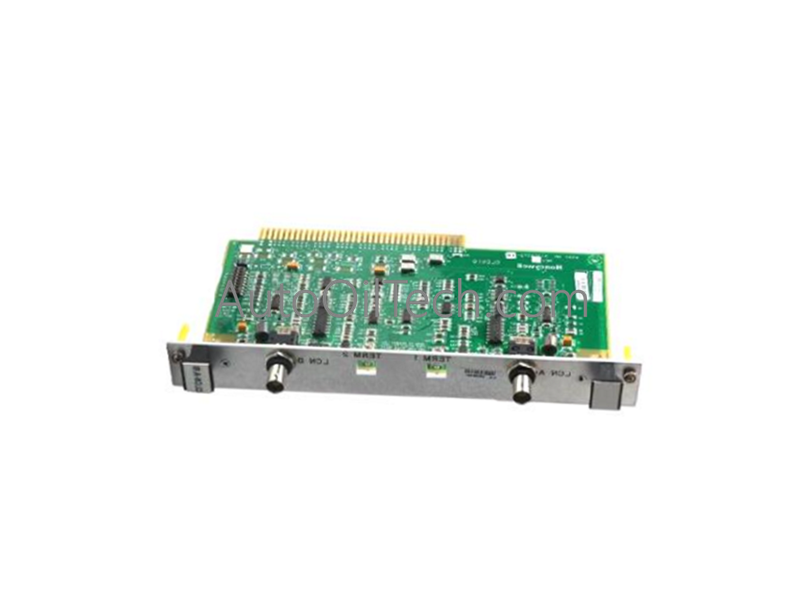

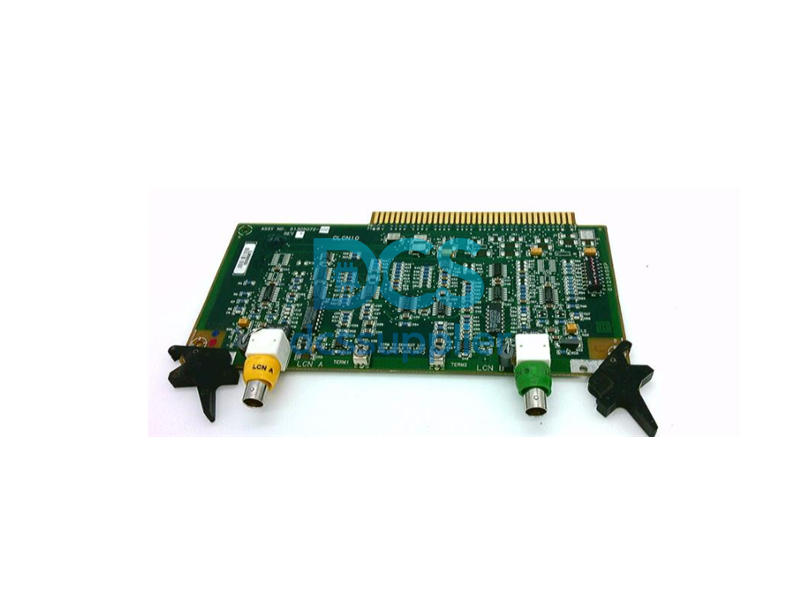

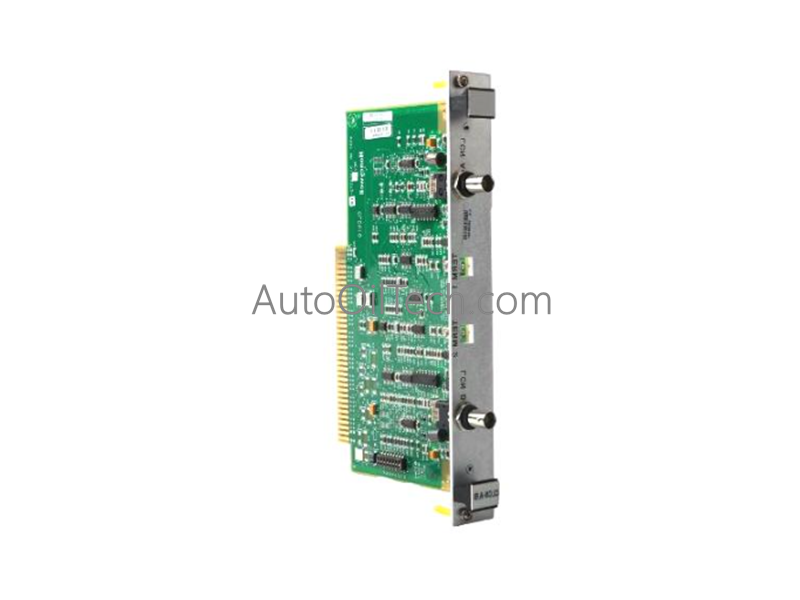

La Honeywell 51305072-200, también catalogada como la tarjeta de E/S de pala 51305072-200 CLCN-A, funciona como un componente de hardware dedicado para la terminación de señal localizada y la interfaz de comunicación de backplane dentro de las arquitecturas de red de control local (LCN) TDC 3000. La configuración especializada de la placa de pala establece canales de enlace físicos y eléctricos limpios de forma nativa en el nivel de hardware para enrutar las trazas lógicas internas directamente a los conjuntos de cables de red redundantes.
Especificaciones de hardware
Parámetro
Especificación
Modelo
51305072-200
Marca
Honeywell
Serie
TDC 3000 / Red de control local (LCN)
Origen
Estados Unidos
Peso
0,35 lbs (0,16 kg) masa neta del componente físico
Arquitectura de la tarjeta
Topología de placa de pala especializada de perfil bajo
Configuración de red
Subcapa de red de paso de testigo CLCN-A
Enrutamiento de interfaz
Matriz de conector de borde de alta densidad integrada
Consumo de energía
Suministro lógico regulado a través de las pistas de backplane del chasis compartido
Tipo de producto
Tarjetas de E/S distribuidas
Interfaz de instrumentación de control de procesos y DCS
Aislamiento de canal a canal y separación de rutas de datos La arquitectura de la placa de pala utiliza barreras de separación física y geometrías de diseño de trazas independientes para aplicar parámetros de aislamiento de canal a canal en las pistas de transmisión de datos activas. Este diseño contiene transitorios de voltaje localizados, evitando que el ruido de línea o las fallas eléctricas en una rama de la red se propaguen a circuitos de datos paralelos o degraden el bus principal del rack.
Protocolo de bucle HART de 4-20 mA y segmentación de subsistemas El conjunto maneja las comunicaciones LCN de nivel superior, mientras que permanece estructuralmente segregado de las caídas de cableado de campo del protocolo de bucle HART de 4-20 mA del lado del campo. Esta zonificación específica garantiza que las rutinas de paso de testigo de red de alta frecuencia y las transiciones de la lógica de terminación no inyecten ruido electromagnético de nuevo en los bucles de variables de proceso analógicas activas.
