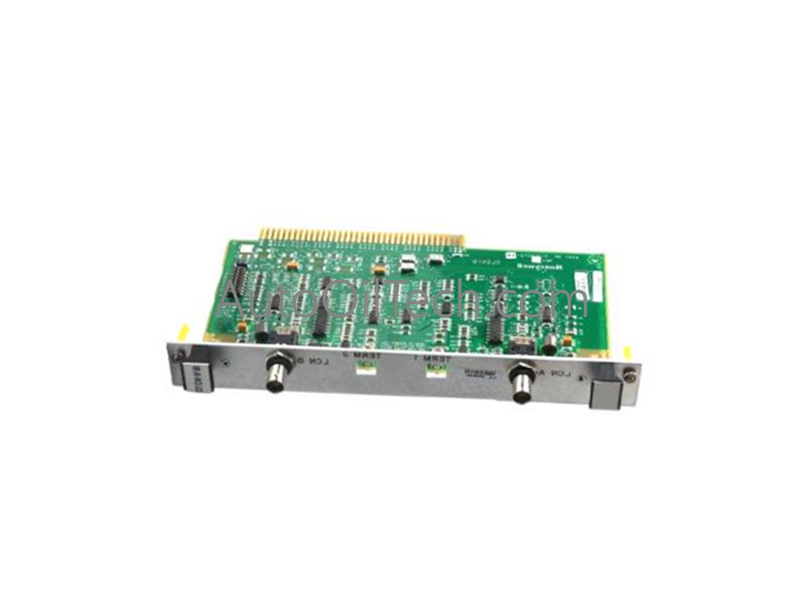

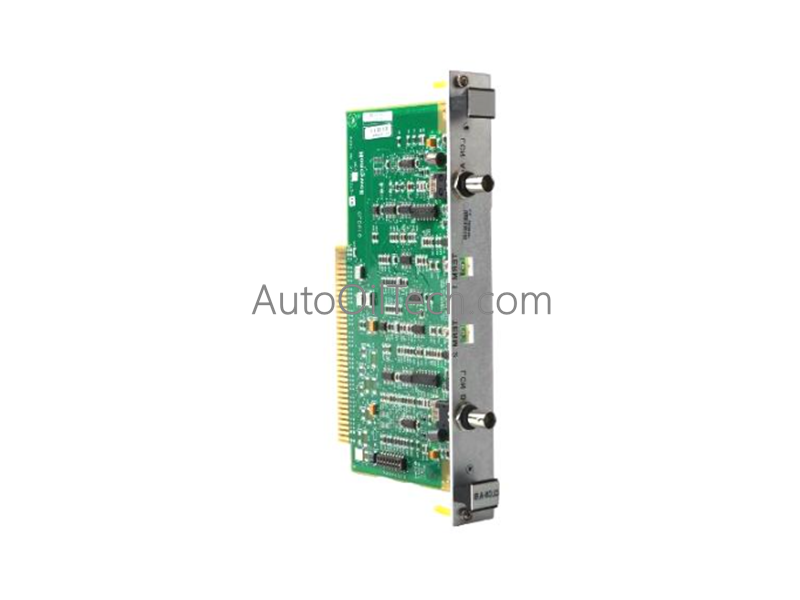

La Honeywell 51305072-100, también catalogada como Tarjeta de E/S de Red de Control Local 51305072-100, funciona como un componente de hardware dedicado para el direccionamiento de nodos de red y el enrutamiento de interfaces de comunicación dentro de las arquitecturas de Red de Control Local (LCN) de TDC 3000. El subensamblaje montado en el chasis proporciona una ejecución física y eléctrica directa para vincular los bloques de lógica de procesamiento internos directamente a los troncales de comunicación de red redundantes CLCN-A/B.
Especificaciones de Hardware
Parámetro
Especificación
Modelo
51305072-100
Marca
Honeywell
Serie
TDC 3000 / Red de Control Local (LCN)
Origen
Estados Unidos
Peso
0.43 lbs (0.20 kg) de masa neta del componente físico
Compatibilidad de red
Infraestructuras de paso de testigo CLCN-A / CLCN-B
Método de direccionamiento
Matriz de interruptores deslizantes mecánicos integrada a bordo
Interfaces de conexión
Cables coaxiales redundantes LCN A y LCN B
Conformidad
Certificado CE de normas de conformidad europeas
Consumo de energía
Suministro lógico regulado a través de rieles compartidos del backplane del chasis
Tipo de producto
Tarjetas de E/S distribuidas
Interfaz de Instrumentación de Control de Procesos y DCS
Aislamiento Canal-a-Canal y Compuerta de Troncal Redundante La tarjeta de E/S incorpora límites de separación eléctrica dedicados para imponer el aislamiento canal-a-canal entre las líneas coaxiales paralelas LCN A y LCN B. Este desacoplamiento a nivel de hardware asegura que un cortocircuito eléctrico, una falla a tierra o un transitorio inductivo de alto voltaje en un cable de red físico no pueda interrumpir los registros de transmisión de datos o inyectar ruido en la ruta de comunicación redundante activa.
Segmentación del Sistema de Protocolo de Bucle HART de 4-20 mA El ensamblaje gestiona matrices de traducción de datos de red de nivel superior completamente aisladas de las caídas de señalización del protocolo de bucle HART de 4-20 mA del lado del campo. Esta zonificación estructural garantiza que las operaciones de direccionamiento de nodos locales y las rutinas de paso de testigo de alta frecuencia no inyecten ruido portador de nuevo en las líneas de control analógico activas o interrumpan el ciclo de procesamiento central del DCS.
