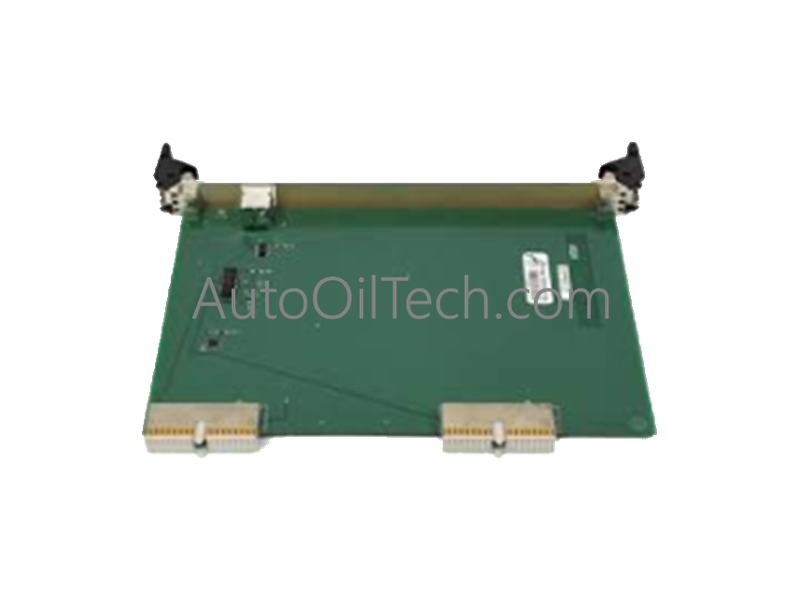

Módulo de E/S Honeywell 51304903-100

Configurado para la interfaz de señal en sistemas de control Honeywell heredados, el Honeywell 51304903-100 (Módulo de E/S 51304903-100) proporciona ejecución física/eléctrica directa de la interconexión de datos entre interfaces SCSI y controladores de unidades Winchester.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Control de Procesos y Conectividad DCS

• Protocolo de Bucle HART de 4-20 mA: Esta tarjeta WDA funciona como un adaptador de interfaz de almacenamiento localizado. No procesa bucles de señal de 4-20 mA o HART directamente; sin embargo, facilita la arquitectura subyacente de registro y almacenamiento de datos para sistemas que gestionan estas variables de proceso.
• Aislamiento Canal a Canal: La arquitectura de la placa incluye lógica de conversión de nivel de señal para asegurar que el tránsito de datos de alta frecuencia entre el bus SCSI y la interfaz del disco permanezca eléctricamente desacoplado del ruido del backplane del sistema principal.
• Compensación de Unión Fría (CJC): Como procesador de interfaz de datos dedicado, el módulo no utiliza CJC; sin embargo, su funcionamiento se verifica térmicamente para mantener la estabilidad del bus de datos dentro de las temperaturas de funcionamiento estándar requeridas para los gabinetes del controlador DCS.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la función principal de la tarjeta WDA en el sistema?

R: El 51304903-100 actúa como un puente de protocolo, permitiendo la comunicación entre una interfaz SCSI estándar y una interfaz de unidad de disco tipo Winchester heredada.

P: ¿Este módulo sigue siendo compatible con el fabricante original?

R: No. El 51304903-100 ha sido descontinuado por el fabricante. Las estrategias de mantenimiento y reemplazo suelen depender de inventario reacondicionado verificado.

Pautas de Instalación en Campo

• Instalación Mecánica: Asegúrese de que la tarjeta esté firmemente asentada en la ranura de interfaz designada en el backplane. Utilice las pestañas de bloqueo o los tornillos de montaje incorporados para asegurar la PCB, evitando movimientos que puedan causar errores de datos en el bus SCSI de alta velocidad.
• Protección Estática: Este módulo utiliza componentes lógicos sensibles para el direccionamiento de la unidad de disco. Adhiera estrictamente a los protocolos ESD (descarga electrostática), utilizando una pulsera con conexión a tierra al manipular la tarjeta para evitar daños en la memoria o en los circuitos lógicos.
• Enrutamiento de Cables: Los cables de interfaz SCSI y de la unidad son susceptibles a la degradación de la señal. Asegúrese de que todos los cables estén debidamente blindados y enrutados a través de las vías de cableado designadas, manteniéndolos separados del cableado de alimentación de CA de alto voltaje.
• Conexión a Tierra: Verifique que el chasis del host esté conectado a tierra. Se requiere una conexión a tierra consistente del cableado de la interfaz de la unidad para mantener la integridad de los datos y reducir la interferencia electromagnética en el bus SCSI.
• Validación: Después de la instalación, confirme que el sistema host reconoce la unidad a través de las herramientas de diagnóstico de configuración adecuadas. Verifique que la transferencia de datos entre el controlador SCSI y la unidad Winchester esté libre de errores de paridad.
