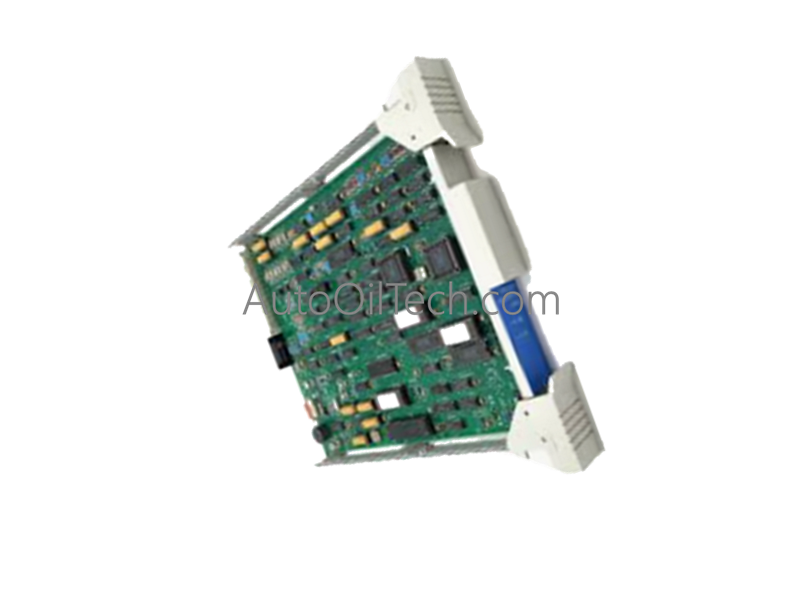

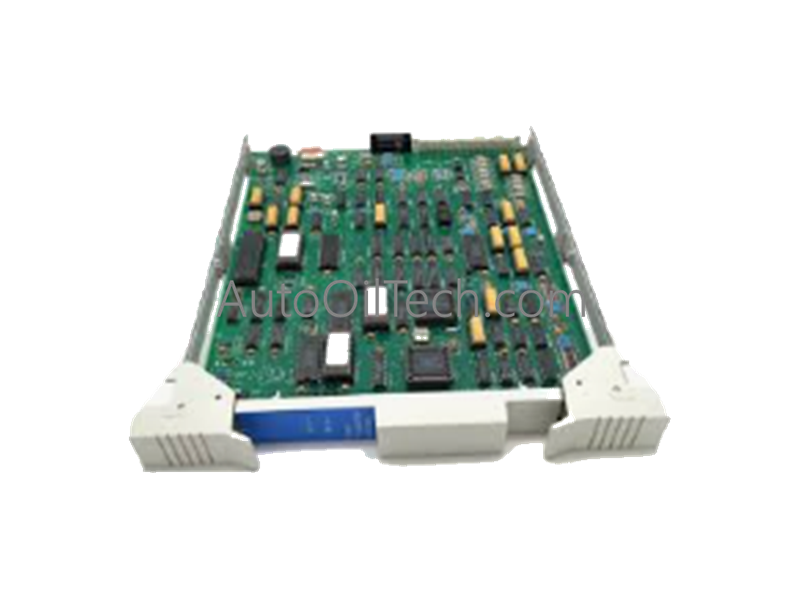

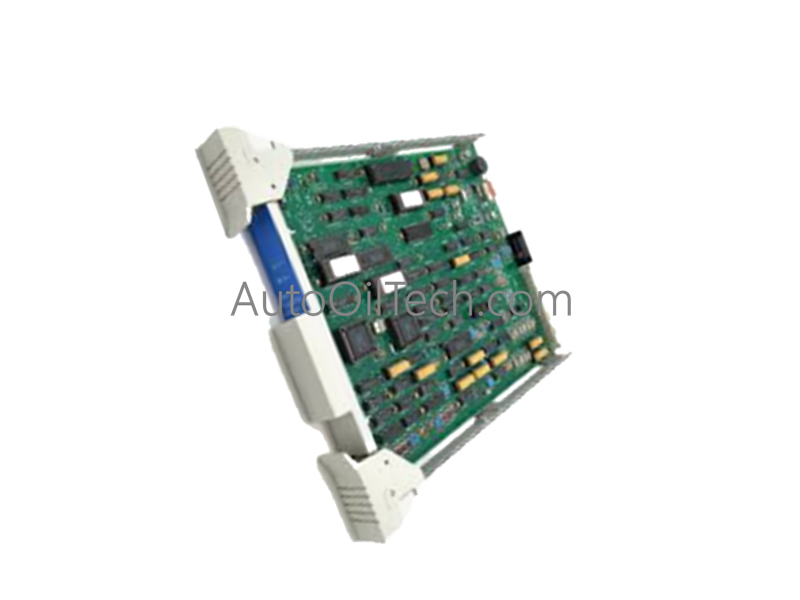

Procesador de entrada digital Honeywell 51304485-150

El Honeywell 51304485-150, también catalogado como el procesador de entrada digital MC-PDIX02, funciona como un componente de hardware dedicado para la adquisición de señales discretas de 32 canales dentro de las plataformas Process Manager y High Performance Process Manager.

Especificaciones del hardware

Control de procesos y propiedades de aislamiento de canales

• Supresión de ruido galvánico y recubrimiento conformado: El recubrimiento conformado de fábrica cubre los circuitos internos con una película protectora especializada resistente a la alta humedad y a los gases químicos industriales corrosivos, manteniendo la resistencia del aislamiento durante un despliegue prolongado en el campo.
• Aislamiento de canal a canal: Las barreras de aislamiento físico de alta rigidez dieléctrica entre los circuitos de detección de entrada evitan que el ruido eléctrico y los transitorios de falla en bucles de campo individuales se propaguen a puntos de entrada adyacentes o a la lógica del backplane.
• Compatibilidad con blindaje de bucle HART de 4-20 mA: Las rutas de tierra internas y las etapas de entrada filtradas suprimen la interferencia electromagnética, evitando que el ruido de conmutación digital de alta frecuencia se acople a las señales de instrumentos analógicos sensibles de 4-20 mA adyacentes.

Preguntas frecuentes

P: ¿Qué protección proporciona la capa de recubrimiento conformado en el módulo 51304485-150?

R: La capa de plástico protectora encapsula completamente el conjunto de la placa de circuito impreso para evitar la corrosión de las pistas causada por la humedad atmosférica, los contaminantes en el aire y los gases químicos corrosivos.

P: ¿Se puede reemplazar la tarjeta de entrada digital MC-PDIX02 mientras el rack está energizado?

R: Se admite el reemplazo en línea siempre que los bucles de entrada de campo se coloquen en una condición manual segura y se observen las precauciones de descarga estática durante la extracción e inserción.

P: ¿Cuántas señales de entrada discretas admite el procesador 51304485-150?

R: El módulo admite 32 canales de entrada discretos independientes configurados para monitoreo de estado e interruptor de límite dentro de la arquitectura DCS.

Pautas de instalación en campo

1. Alinee el borde de la placa de circuito del módulo con las guías de tarjeta asignadas en el rack del chasis PM/HPM y empuje firmemente hasta que los conectores del backplane encajen completamente.
2. Apriete los tornillos de mariposa cautivos superior e inferior para fijar el conjunto en su lugar y establecer la conexión a tierra del chasis.
3. Mantenga los haces de cables de entrada digital de campo separados de los conductores de alimentación de CA de alto voltaje en las canaletas de cables del gabinete por una distancia mínima de 300 mm.
4. Asegúrese de que todos los cables de drenaje de blindaje de los cables de campo terminen en la barra de tierra central del gabinete para suprimir el ruido eléctrico de modo común.
